Personalizando un AR-15 : Cambio de culata, empuñadura y disparador

Mundo Armas
imagen de Personalizando un AR-15 : Cambio de culata, empuñadura y disparador

Puedes votar:

  • 18 votos, 3,83 sobre 5

En este nuevo número del taller armero vamos a realizar un nuevo ejercicio de personalización, en este caso sobre un AR-15 BUSHMASTER.

Cambiaremos la culata por una de tipo rompe-puertas de la casa DoubleStar, modelo Socom Gen 4. Actualizaremos la empuñadura por una específica para manos grandes y con una textura más agresiva, de la casa ERGO.

 Finalmente sustituiremos el disparador estándar por uno táctico de un solo tiempo, de la prestigiosa casa Wilson Combat.



Cambio de Culata

1- Hacemos un desmontaje básico del AR-15, separamos “lower” y “upper” a través de los dos pasadores que los mantienen unidos.

77 TA Cambio Culata 01 900

2– Colocamos el “lower” en un soporte específico para poder trabajar con él en el tornillo de mesa sin que se dañe.

77 TA Cambio Culata 02 900

3 – Sacamos el muelle recuperador y “buffer” presionando el bulón que lo mantiene en su sitio.

77 TA Cambio Culata 03 900

4 – Aflojamos la tuerca que asegura la culata al “lower”, para ello utilizamos una llave específica. Puede que esté especialmente dura, ya que algunos fabricantes la suelen asegurar con algún tipo de sellador.

77 TA Cambio Culata 04 900

5 – Retiramos con sumo cuidado la placa que retiene el muelle que mantiene en su sitio el pasador trasero que permite el desmontaje básico.

77 TA Cambio Culata 05 900

6 – Desenroscamos la culata teniendo cuidado de no perder el bulón que sirve de tope del “buffer” ya que este es empujado por un muelle. Nos servimos de un destornillador para mantenerlo en su sitio.

77 TA Cambio Culata 06 900

7 – Roscamos la nueva culata en el “lower”, teniendo cuidado de colocarla correctamente con respecto al pequeño bulón que mantiene el “buffer” sujeto y la placa metálica que retiene el muelle del pasador trasero del “lower”.

77 TA Cambio Culata 07 900

8 – Apretamos la tuerca que asegura la culata al “lower”. Introducimos de nuevo el muelle y el “buffer” salvando el bulón que los mantiene en su sitio.

77 TA Cambio Culata 08 900

9 – La nueva culata ya está colocada.

77 TA Cambio Culata 09 900

Cambio de Empuñadura

1 – Vista de la empuñadura de Magpul a cambiar.

77 TA Cambio Empuñadura 01 900

2 - Retiramos la tapa de protección del hueco de la empuñadura con un pequeño destornillador. Normalmente estas tapas sirven para dotar de funcionalidad al hueco, convirtiéndolo en un depósito para el almacenamiento de pilas o pequeña herramienta.

77 TA Cambio Empuñadura 02 900

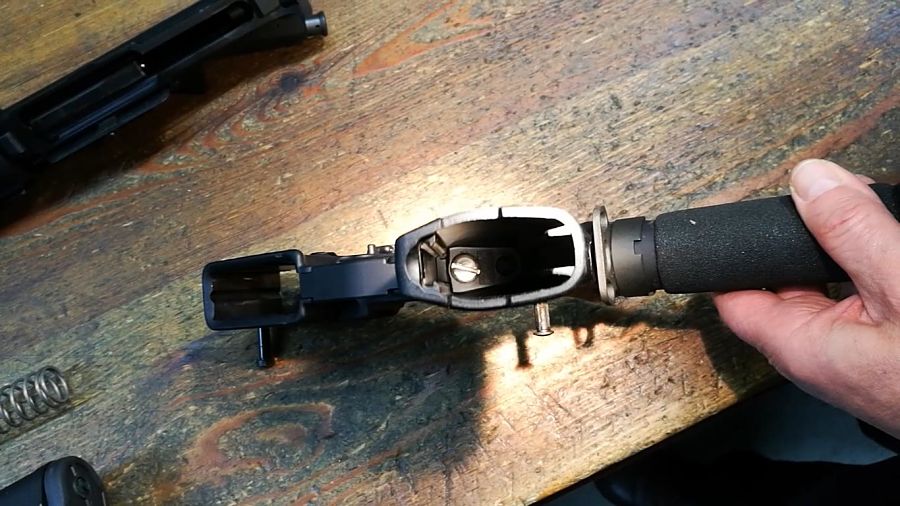

3 – Inspeccionamos el interior de la empuñadura con una linterna, tratando de identificar el tipo de tornillo que la mantiene unida al “lower”. Este caso necesitamos de un destornillador de cabeza plana, aunque es más habitual que sea de tipo allen.

77 TA Cambio Empuñadura 03 900

4 – Procedemos a desatornillar el tornillo que lo mantiene unido al “lower”.

77 TA Cambio Empuñadura 04 900

5 - Retiramos con sumo cuidado el pistolete para no perder el muelle que retiene el selector de tiro.

77 TA Cambio Empuñadura 05 900

6 - Introducimos el muelle en el orifico donde se aloja en la nueva empuñadura.

77 TA Cambio Empuñadura 06 900

7 – Colocamos la cacha en el “lower”.

77 TA Cambio Empuñadura 07 900

8 – Embocamos el tornillo de sujeción con unas pinzas, algo que no necesitaríamos hacer si se tratase de uno de cabeza allen y atornillamos. Algunos modelos de empuñadura suelen llevar una arandela de seguridad para el tornillo.

77 TA Cambio Empuñadura 08 900

9 – Vista del nuevo pistolete instalado de la casa ERGO.

77 TA Cambio Empuñadura 09 900

Cambio de Disparador

1 – Vista del disparador nuevo a colocar, un Wilson Combat de un solo tiempo.

77 TA Cambio Disparador 01 900

2 – Extraemos los dos pasadores del “lower” que mantienen sujeto el disparador, ayudados por un botador y un pequeño martillo. Empezamos por el pasador anterior.

77 TA Cambio Disparador 02 900

3 – Los terminamos de extraer con la mano mientras sujetamos la cabeza del martillo para que no salga disparada

77 TA Cambio Disparador 03 900

4 – Una vez retirado, extraemos el martillo del conjunto de piezas del disparador.

77 TA Cambio Disparador 04 900

5 – Procedemos de igual manera al caso anterior con el pasador posterior.

77 TA Cambio Disparador 05 900

6 – Extraemos el resto de piezas que componen el disparador.

77 TA Cambio Disparador 06 900

7 – Introducimos el nuevo disparador, que es un casete completo, bastante más fácil de colocar.

77 TA Cambio Disparador 07 900

8 – Colocamos los dos pasadores que los sujetan.

77 TA Cambio Disparador 08 900

9 – El nuevo disparador ya está listo para ser usado.

77 TA Cambio Disparador 09 900
