Cambio de culata y disparador en un Remington 700 ADL

Publicado en Accesorios.
12986
imagen de Taller Armero - Cambio de culata y disparador en un Remington 700 ADL

Puedes votar:

  • 10 votos, 3.65 sobre 5

Es habitual, como en otras aficiones, que los apasionados a la caza y el tiro adquieran equipamiento que luego personalicen y mejoren siguiendo sus preferencias. Es por ello que en esta nueva edición de nuestro taller armero, hemos elegido como elemento de trabajo una de las versiones más básicas de la famosa y popular serie 700 de Remington. Ningún otro rifle de cerrojo ha sido tan vendido como este, creando al su alrededor toda una industria de accesorios y componentes de terceros. Nuestro objetivo es implementar dos de las mejoras más sencillas y preferidas por los entusiastas de este tipo de armas. Mostraremos paso a paso como realizar un cambio de culata y de disparador. Para ello hemos elegido una culata de madera de la propia Remington y un disparador Jewell, muy valorado entre los tiradores de precisión.



1- Remington 700 ADL para personalizar con una culata de madera de la propia Remington y un disparador de competición Jewell.

76 TA Foto 01 900 Rifle Culata Disparador

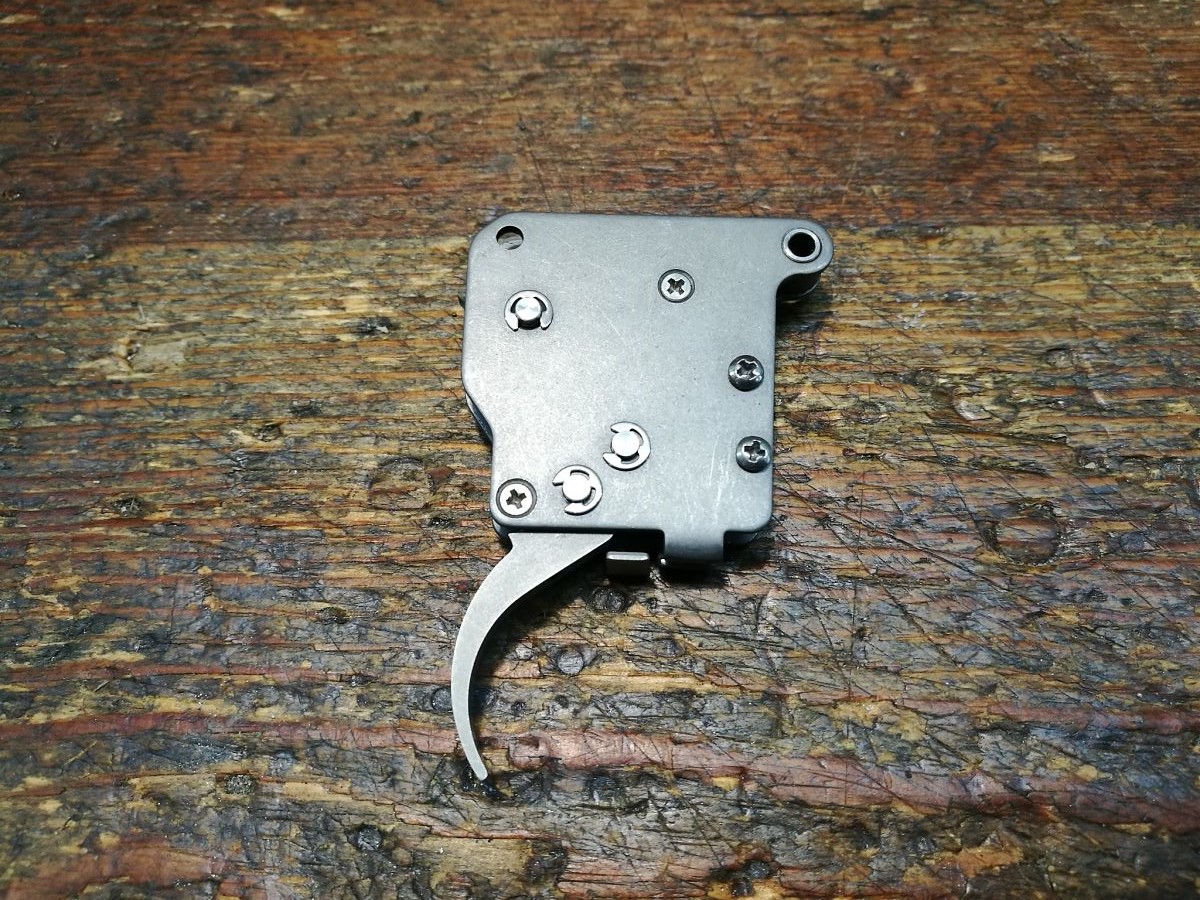

2- El disparador Jewell para Remington 700 es uno de los más populares entre tiradores de Bench Rest y F-Class. Completamente parametrizable, es fácil de desmontar para su mantenimiento y limpieza.

76 TA Foto 02 900 Disparador JEWEL Corregida

3- Herramientas empleadas para nuestro taller armero de este número.Llave allen de 4mm, destornillador punta hexagonal allen 3/32", destornillador punta de estrella, martillo, botador, destornillador fino para alinear orificios, taco de  madera para apoyos y medidor Lyman para comprobar peso disparador.

76 TA Foto 03 900 Herramientas

4- Inmovilizamos el Remington ADL en nuestro tornillo de mesa, mostrando su lado ventral. Previamente habremos retirado el cerrojo.

76 TA Foto 04 900 Colocando en Tornillo

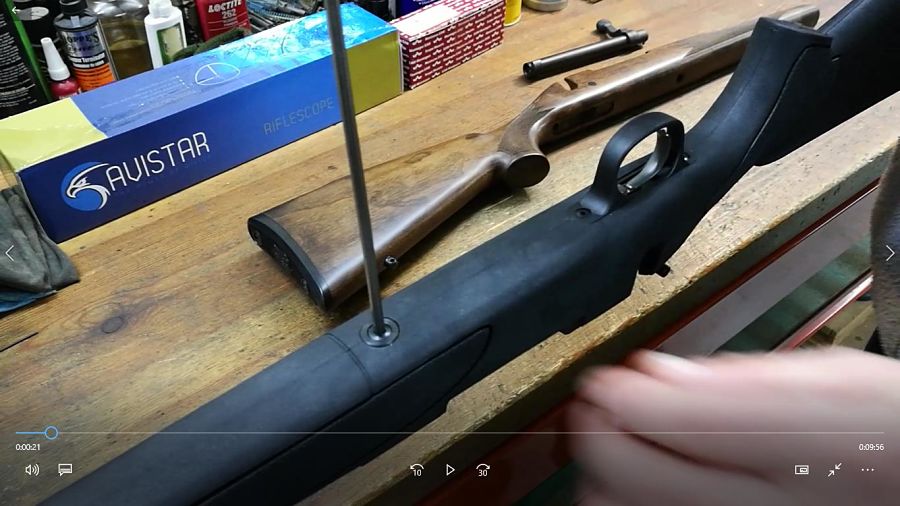

5- Desatornillamos los tres tornillos de diferentes medidas que unen la culata al conjunto cajón de mecanismo - cañón.

76 TA Foto 05 900 Desatornillando Culata

6- Dos de ellos forman parte del guardamonte del disparador.

76 TA Foto 06 900 Desatornillando Guardamonte

7- Retiramos la culata de fibra y dejamos a la vista en cajetín del depósito de munición, su muelle y el disparador.

76 TA Foto 07 900 Quitando culata

8- Aunque no es imprescindible, retiramos el cajetín del depósito de munición para trabajar más cómodamente.

76 TA Foto 08 900 Desatornillando Cajetín Cargador

9- Colocamos el conjunto del disparador sobre un pequeño taco de madera, con objeto de no dañarlo cuando extraigamos lso dos pasadores que lo mantienen unido a la acción.

76 TA Foto 09 900 Colocamos Disparador sobre taco madera

10- Con cuidado y empleando la fuerza mínima, empleamos un botador y un martillo para empujarlos.

76 TA Foto 10 900 Quitamos pasadores unión acción

11- El pasador delantero es más corto que el trasero y al quitarlo sueltos la retenida del cerrojo y su muelle. Además la parte superior del disparador y un pequeño muelle que la empuja quedan sueltos.

76 TA Foto 11 900 Piecerio del disparador

12- Con objeto de preservar en su posición el kit de disparo original, utilizaremos dos pasadores auxiliares. Para ello introducimos el pequeño muell en su asiento y presentamos la pieza superior sujetandola con un dedo.

76 TA Foto 12 900 Pasadores provisionales

13- Nos servimos de un pequeño destornillador o un punzón para alienar los orificios e introducimos el pasador auxiliar.

76 TA Foto 13 900 Alineamos piecerío colocar pasadores provisionales

14- Ya podemos almacenar el disparador original, el X-Mark-Pro.

76 TA Foto 14 900 Listo para almacenar

15- Colocamos el disparador Jewell en la posición que ocupaba el X-Mark-Pro.

76 TA Foto 15 900 Colocando el nuevo 01

16- Lo presentamos con el pasador delantero, para que pueda pivotar sobre el mismo.

76 TA Foto 16 900 Colocando el nuevo 02



17- Colocamos la retenida del cerrojo en suposición. Como podemos ver este disparador no trae seguro o por lo menos nuestra unidad no lo llevaba.

76 TA Foto 17 900 Colocando el nuevo 03 04

18- Después coplocamos el muelle de dicha retenida, alineándolo con el orificio del pasador trasero.

76 TA Foto 18 900 Colocando el nuevo 05 06

19- Para asegurarnos que el pasador recoge la retenida y su muelle, alineamos los tres elementos con un pequeño destornillador.

76 TA Foto 19 900 Colocando el nuevo 07 08

20- Introducimos el pasador trasero y lo dejamos al ras de la acción, siendo cuidadosos con el botador y martillo.

76 TA Foto 20 900 Colocando el nuevo 09 10

21- Sujetamos el cañón y la acción al tornillo de mesa, colocamos el cerrojo y comprobamos varias veces el funcionamiento del disparador. Aprovecharemos para comprobar su peso y otros parámetros por si necesitase regulación.

76 TA Foto 21 900 Colocando el nuevo 11

22- Una vez colocado el nuevo disparador sólo nos queda colocar la nueva culata de madera para nuestro Remimgton 700 ADL.

76 TA Foto 22 900 Colocando la Culata 01

23- Volteamos el conjunto cañón y acción para poder operar con comodidad y retiramos el cerrojo.

76 TA Foto 23 900 Colocando la culata 02

24- Volvemos a colocar el cajetín del depósito de munición. Debemos tener en cuentra que el tornillo que lo ancla a la acción se atornilla de forma ligeramente oblicua. Si fuese una culata de fibra con tapa de des-alimentacion rápida, podríamos aprovechar para colocar un kit de cargador extraíble.

76 TA Foto 24 900 Colocando la culata 03

25- Colocamos el guardamonte cuyos tornillos sirve de sujeción enyte la culata y la acción entre la culata y la acción del rifle.

76 TA Foto 25 900 Colocando la culata 04

26- Atornillamos la misma, teniendo especial cuidado con el tornillo más adelantado de lso tres, ya que si lo atornillamos en exceso puede llegar a interferir con uno de los tetones de la cabeza de cerrojo. Colocaremos el cerrojo y comprobaremos su correcto funcionamiento.

76 TA Foto 26 900 Colocando la culata 05

27- El después de la transformación. Los pasos son idénticos para otro tipo de culata y disparadores compatibles.

76 TA Foto 27 Colocando la culata 06
