Desmontaje de BAR FN MKI y limitación de cargador (pag. 8)

[jabaliviejo]

20 y 21.- Para reintegrar el cerrojo al cajón de mecanismos, ponemos el cajón (16) boca arriba, apoyamos en él el cerrojo y lo empujamos adelante. Así de sencilla y suavemente volverá a los rieles por los que se desplaza.

Huelga añadir que nuevamente volvemos a pelearnos un poco con el tirador que reintegraremos a su riel hasta su tope y punto de fijación con la cabeza del cerrojo (34) y la cubierta guardapolvo (24) adelantados.

[jabaliviejo]

22.- Habíamos dejado aparte el grupo disparador. Aquí lo tenemos; ahora sí, con el martillo percutor descargado.
OJO porque este grupo disparador del MKI guarda significativas diferencias de diseño con el del MKII aunque sí funcionan igual los muelles empujadores del martillo (48), sus varillas guía (49) y sus acomodos (50 y 51).

[jabaliviejo]

23.- Podéis desmontarlo PERO habréis de saber que volver a poner en su sitio el empujador con su muelle que señalo (44 y 45) es un poco puñetero y requiere cierta maña, pues hay que hacerlo teniendo unas piezas montadas y montando otras de forma simultánea.

[jabaliviejo]

24.- Volvemos a montar el grupo delantero actuando en orden inverso al desmontaje.

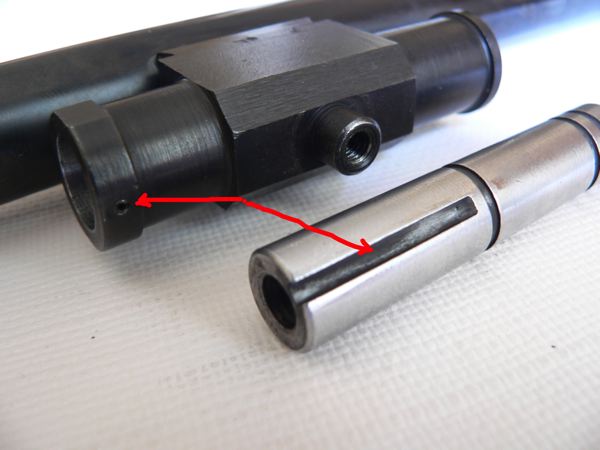

Hay que poner atención en un detalle: el colector de gases del MKI tiene una espiga (8) que sirve de guía al pistón (7), que tiene un riel (señalados en la foto).

[jabaliviejo]

25.- Con el muelle de recuperación, su varilla guía y el bloque de inercia acomodados de nuevo en su sitio, metemos el pistón como se indica en la foto; o sea, con el riel del pistón hacia arriba para que coincida con la espiga guía por la que se desplaza.

[jabaliviejo]

26.- Sólo haciendo coincidir riel del pistón con la espiga guía conseguiremos que el pistón se mueva atrás OJO a esto que es básico e imprescindible para el funcionamiento efectivo y seguro del rifle.
Acto seguido roscamos de nuevo el tornillo tope del colector con su arandela.

[jabaliviejo]

27.- Por la ventana de carga tendremos acceso a los mecanismos en muchas fases del proceso que venimos siguiendo. Para montar de nuevo las bielas será fundamental que observemos a través de esta ventana.

[jabaliviejo]

28.- Para volver a montar las bielas, las metemos por las ranuras delanteras del cajón de mecanismos y a través de la ventana comprobaremos que sus espigas encajan en los ataches. En la foto, la espiga a punto de entrar en su punto de atache situado en el cerrojo.

Después pondremos los apoyos guía de las bielas, colocamos el guardamanos y el tornillo.
OJO. Si nos fijamos, nos daremos cuenta de que el tornillo que sujeta el guardamanos (74) rosca en el colector de gases. Si el tornillo queda muy flojo, el colector perderá gases por ese punto y de ello resultará un encasquillamiento al no haber "soplo" suficiente para transmitir al cerrojo.

[Robertocazaruta]

Muchísimas gracias JV, mi mayor problema que era sacar el tirador del cerrojo queda ahora solucionado. Muy bueno el reportaje fotográfico y todo muy bien explicado.
Un saludo

[marroyol]

Muy bien explicado y muy buenas fotos, esto se merece una chincheta y que no se pierda en el fondo del foro

[jabaliviejo]

Gracias.
Al fin y al cabo no es más que un intento de ampliar una sección que ya iniciaste con el tutorial de la Star 30PK.
Lo de la chincheta ya... es cosa de los "mandamases"
Sería muy buena cosa que hubiera una serie de hilos de este estilo que tú inauguraste. Al menos para las armas más habituales.

Para quien quiera el manual completo, lo tengo en castellano pero pongo el enlace del MKI en inglés
http://stevespages.com/pdf/browning_bar_1.pdf

Y aquí el del MKII
http://stevespages.com/pdf/browning_mark2.pdf

Roberto:
Lo del tirador es un poco farragosillo. Al menos a mi me costó tanto sacarlo limpiamente como averiguar cómo se soltaba; hasta hubo un momento que pensé que me lo había cargado. Tenías que haberme visto la cara
La espiga hacía sospechar algo y la presione suavemente en todas direcciones hasta ver hacia cual se movía. A partir de ahí la lógica mandaba tirar o empujar, pero reconozco que hubo un momento en que me puse nerviosillo.

[menut]

sigues siendo mi ídolo JV se puede explicar mas alto , pero no mejor ,jejeje

[yogi_maketo]

Eres un artista JabaliViejo.

Menuda cara se le va a quedar al armero cuando se lo lleves a que lo junte todo (es broma, yo siguiendo tu anterior tutorial no tuve ningun problema)

Solo un pero, hay una foto que se te ha bailado

[jabaliviejo]

Tú tenías un FN, Menut? O recuerdo yo mal?
Yogui ya sé que tiene uno.

Se me ha bailado una foto? Dime cual y lo edito.

[rick46]

El Blaser es mas facil de desmontar

[yogi_maketo]

El Blaser es mas facil de desmontar

Solo hay que apretar el gatillo


JV igual era cosa del navegador, de mi impaciencia o de Telefonica, creo que la que no veia era la "7b", pero está todo.

[menut]

Tú tenías un FN, Menut? O recuerdo yo mal?
Yogui ya sé que tiene uno.

Se me ha bailado una foto? Dime cual y lo edito.

ya lo veras en campo de tiro ( me vuelto loco y me echo una culata como el cetme ) si puedo te envió una foto del aunque no esta acabado , solo me falta pulir la un poco mas y pintarla .

[Robertocazaruta]

El Blaser es mas facil de desmontar

Lógicamente, también es mucho más difícil de desmontar un Audi RS6 que un Seat Panda …la tecnología es compleja
¿Vas a comparar una baratija con un FN?
