Manual Stinger Tactical

[sanitario35]

Hola Compañeros , he comprado una Stinger Tactical, a otro forero, pero no tiene el manual para desmontarla etc, os agradeceria que si alguien lo tiene que me lo pase . un saludo

[pitia]

Hola.
Pues tengo una que compré nueva, estoy buscando librito pero no lo encuentro, me pongo en duda de si traía o no, porque tengo todos los manuales en el mismi sitio, de todas formas intentaré buscar mas a fondo.
No obstante el desarmado es muy simple, si no lo tienes claro te puedo explicar las dudas.

Un saludo.

[sanitario35]

Pues si, te agradeceria un tutorial de la forma de desmontar el arma y mantenimiento, fotos, croquis,estudio tecnico ...... jajjaja es broma, eso si,si adjuntas fotos mejor ( una imagen vale más que mil palabras) y ya que tu dispones de una... que munición para caza mayor ( si cazas) le pones, y todo lo referente a este arma es de agradecer. un saludo

[pitia]

Hola.
Te explico y pongo fotos, preferible que esté el martillo montado.

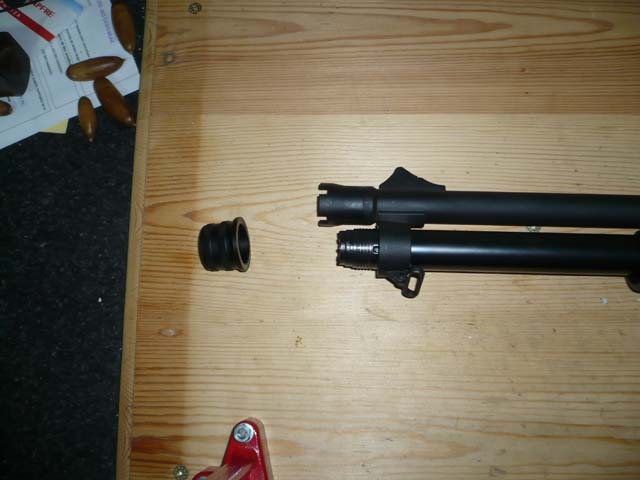

-1º Quita el tapón retenedor.
-2º Tira del cañón.

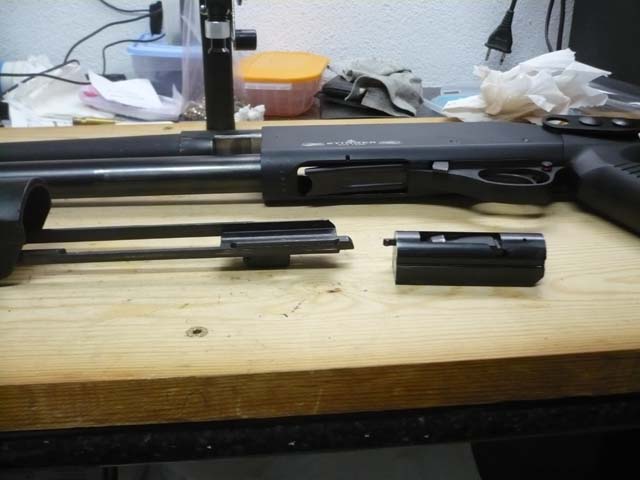

-3º Tira de la corredera y te saldrá junto a ella el cierre.

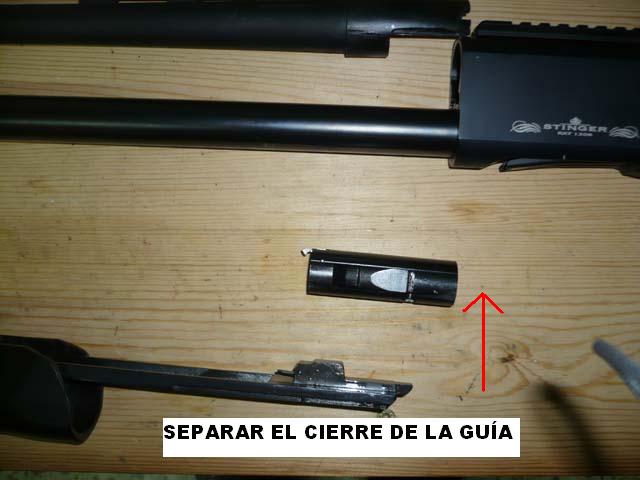

-4º Separa el cierre de la corredera.

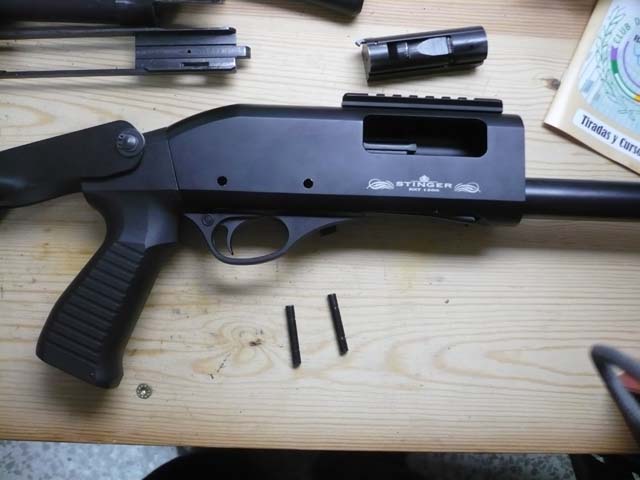

-5º Saca los 2 pasadores.
-6º Tira del conjunto deisparador desde la parte de alante, donde la rampa de los cartuchos.

Ya lo tienes todo para una limpieza a fondo, el conjunto disparador y el cierre se pueden limpiar perfectamente, no recomiendo que desmontes piezas pequeñas desde ahí si no tienes buenos conocimientos, ademas no es necesario a no ser que hubiese una avería.
El montaje es igual pero a la inversa.

-1º Monta el conjunto disparador mas adelantado de su postura, ojo, aprieta un poco con un dedo la palanca marcada como "A" para que no se enganche la pieza "B".Cuando halla entrado le empujas al conjunto hacia la culata para colocarlo en su sitio.
-2º Pon los pasadores.
-3º Encaja el cierre en la guía.
-4º Mete cierre con guía corredera.
-5º Mete el cañón mirando que valla alineado con las muecas de la carcasa.

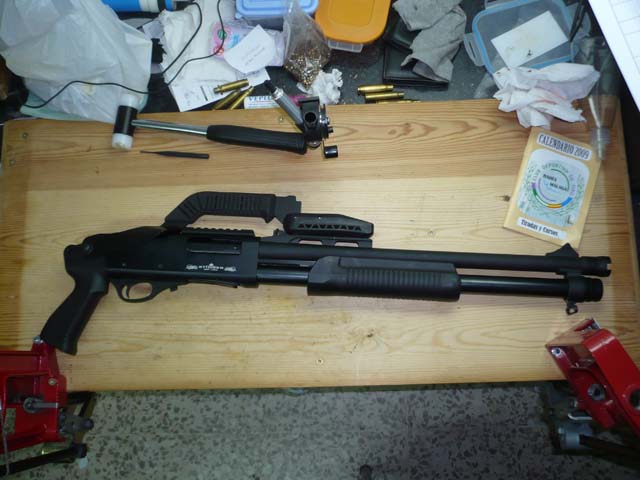

-6º Pón el tapón y listo.
Revisa que mecanice todo correcto.

[pitia]

Mas fotos.

[pitia]

Mas

[pitia]

Las anteriores fotos están desordenadas, osea, según las vas viendo serían 3,2,1,6,5,4,9,8,7.
a partir de ahora las intento poner ordenadas.

[pitia]

Mas

[pitia]

Mas

[pitia]

Las últimas.

[pitia]

La munición.
Veras, Tengo licencia de caza pero como que no es lo mio, Hace mas de 15 años que no le tiro a un animal.
La uso como diversión, he ido a tirar al plato con otro amigo que tiene otra corredera por reirnos un rato, he tirado a cartuchos vacíos puestos en el suelo de la galería, viendo quién tira mas y lo mas rápido posible. Y he tirado a diana a 50 metros con balas. Ahora estoy preparando mis propias balas para divertirme a la diana, las preparo porque es la unica forma de que salgan baratas, fundo plomo con molde LEE 12ga 28gr., desarmo cartuchos de 28 los mas baratos que encuentro, y vuelvo a montar con la bala, para ello uso una prensa LEE que son muy baratas, y no compro ni pistones ni polvora ni plomo, pues uso lo mismo del cartucho que compro, he hecho cuentas y es la forma mas barata.
Así que siento no poder ayudarte con la munición para caza.
Un saludo.

[sanitario35]

Muchas gracias por la explicación, y las fotos , asi lo entiendo hasta yo,

[pitia]

Me alegro que te halla servido.
Pa eso estamos, pa ayudarnos.

Un saludo.

[buhini]

Buen post.
