Carril Weaver Zastava m76 no coge anillas

[R70090]

Buenas tardes

Tras montar en Carril Weaver para mi rifle Zastava m76, las anillas no agarran al Carril, queda sueltas y pueden desplazarse por todo el Carril libremente, aun habiendo apretado las mismas al máximo

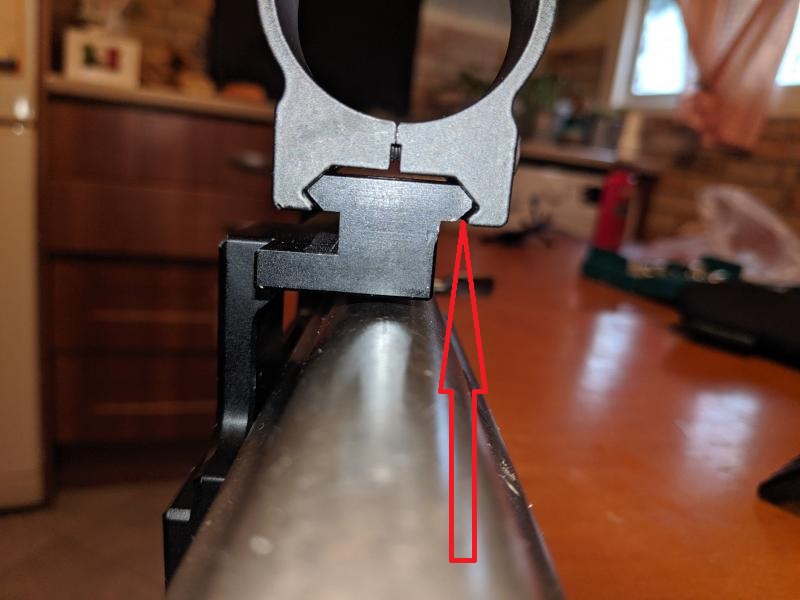

Adjunto fotos

Cual es el problema?

Las anillas son Warne maxima, que son aptas para Carril Weaver

Espero vuestras respuestas

Gracias de antemano


Un saludo

[manolosolo]

Obviamente, a esas anillas les falta el pasador transversal que debería encajar en la ranura...........
Si se aflojan en exceso, ese pasador puede caerse, y perderse......
Saludos.

[R70090]

Aun con el pasador bailan casi libres, he apretado las anillas con el pasador que habeis indicado y se mueven todo el rato.

El pasador no es el problema, parece q el Carril es más estrecho, que el máximo cierre de la anilla

Puede ser?


Un saludo

[Autoencendido]

Si mal no recuerdo el carril picatiny y el weaver no tenian algo de tolerancia uno con el otro?

[manolosolo]

Ese carril, es picatinny, no weaver, y es un carril normalizado de 21 mm de ancho, Seguro que no es un carril de airsoft, o algo así, porque la cosa es rara, rara..........
Las dimensiones del carril picatinny son:
Ancho de la ranura 5,23 mm o 0,206"
Longitud de la ranura 10,01 mm o 0,394"
Profundidad de la ranura 3,00 mm o 0,118"
Los carriles Weaver, se diferencia en el ancho de la ranura, y hay leves diferencias según fabricante, tienen una anchura de la ranura de 0.180 = 4,57 mm, y el ancho puede variar entre 20-21 mm.
Mide el ancho del carril con un calibre, si no tiene 21 mm y unas decimas, ese carril es de airsoft, una copia mala, o lo que sea....
Saludos.

[R70090]

20,73 marca el calibre


El Rail me costo más de 150€ dudo que sea de Airsoft

Espero vuestras respuestas y gracias a los que ya habéis respondido

Un saludo

[manolosolo]

Un pelín estrecho.......
Prueba con otras anillas.
Saludos.

[R70090]

Nada, probé con otras desmontables que tenía, y pasa lo mismo

Sin embargo I monto el punto rojo sighmarkt si le acopla y perfecto

Un saludo

[R70090]

O al menos saber que marca de anillas podría comprar que supiera que me valle se

Espero vuestras respuestas

Gracias nuevamente


Un saludo

[manolosolo]

Sinceramente, creo que el problema es del carril, no de las anillas. Es un pelin estrecho, deberia medir 21,15 mm.
Las anillas Warne, son anillas de gran calidad, y fabricadas con unas cotas muy estrictas, y por lo que veo, tienes dos juegos, las fijas y las desmontables, y es imposible, que estén las dos mal, pues por descarte, solo queda el carril, y no tiene las cotas debidas......
En la foto ya se ve que el carril es un pelin estrecho.............
Saludos.

[R70090]

Creéis que este modelo de Apel, podría adaptarse a este carril mas estrecho

https://www.borchers.es/pies-eaw-apel/3 ... -bh10.html

Al no tener de tope la propia anilla en el cierre

Espero vuestros consejos

Gracias


Un saludo
