Desmontaje de la STAR 30PK-Tanfoglio-PPK/E-STAR SuperS

Mensajepor marroyol » 26 Nov 2009 20:10

Pongo aquí los enlaces para otros tutoriales:
Tanfoglio Macht:
http://www.armas.es/foros/reparaciones-y-bricolaje/920261
Walther PPK/E:
http://www.armas.es/foros/reparaciones-y-bricolaje/927338
STAR A básico
http://www.armas.es/foros/reparaciones-y-bricolaje/574381
Super STAR y similares
http://www.armas.es/foros/reparaciones-y-bricolaje/940486

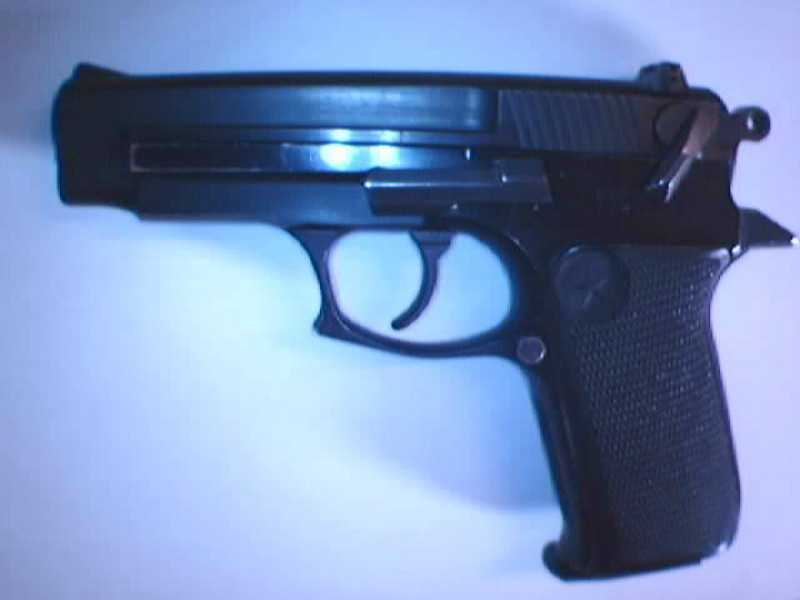

En vista de que hay muchos poseedores de este tipo de arma, voy a poner un tutorial de cómo desmontar completamente la familia de la STAR 28-30-31 basándome en una 30 PK.

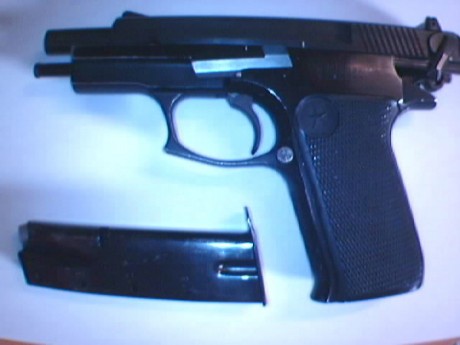

Ante todo seguridad, sacamos cargador y tiramos de la corredera para comprobar si hay algún cartucho en recámara.

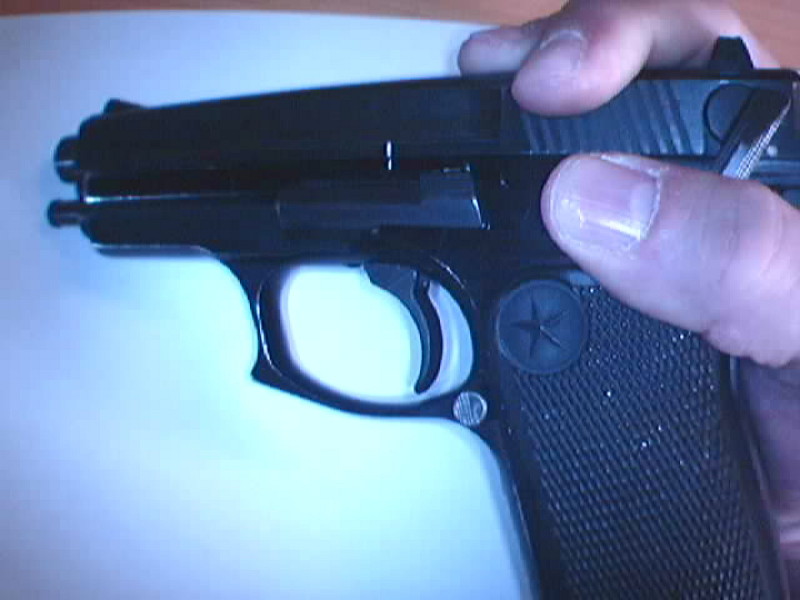

Alineamos la marca de la corredera con la del armazón y en esa posición sacamos la retenida de la corredera



Editado para ajustar imágenes
Última edición por marroyol el 21 Feb 2015 20:16, editado 10 veces en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial de desmontaje de la STAR 30PK y familia

Mensajepor marroyol » 26 Nov 2009 20:11

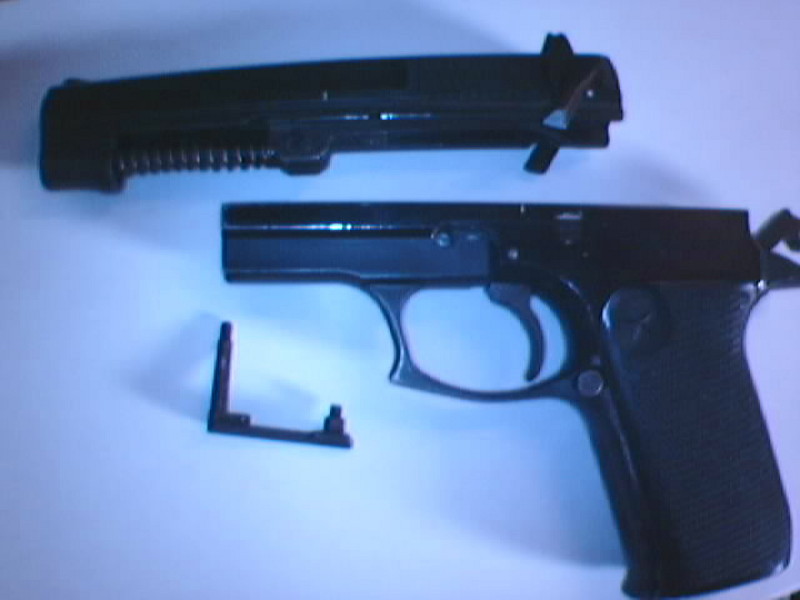

Ya tenemos la corredera separada del armazón

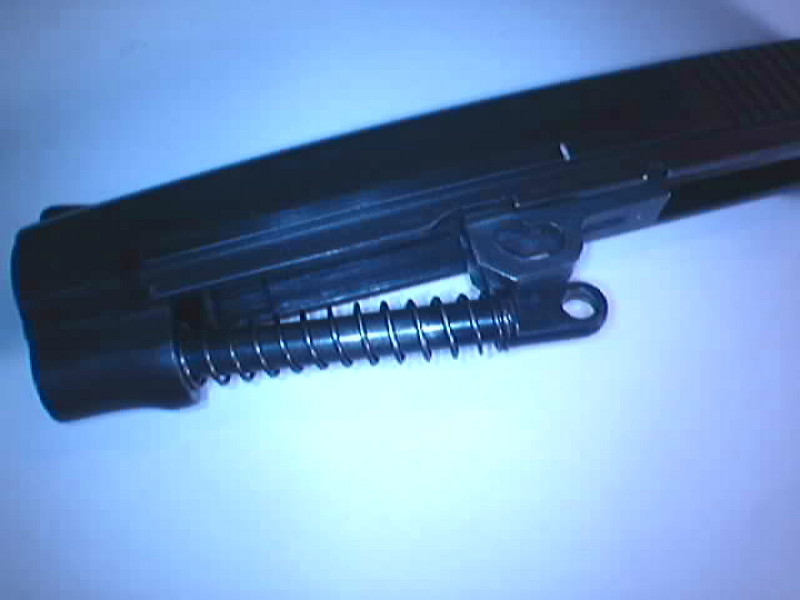

Tiramos del extremo posterior de la guía del muelle recuperador y lo sacamos

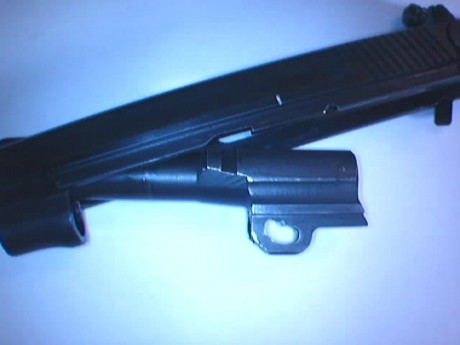

De la misma forma sacamos el cañón



Este es el despiece básico para limpieza.
Última edición por marroyol el 21 Feb 2015 20:26, editado 4 veces en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial de desmontaje de la STAR 30PK y familia

Mensajepor marroyol » 26 Nov 2009 20:11

Vamos a continuar desmontando completamente la corredera.

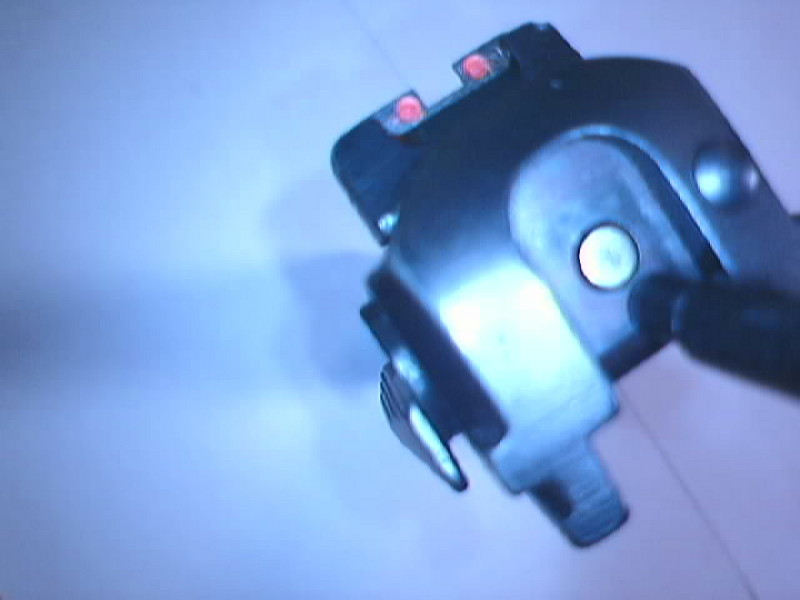

Empezamos desmontando el tope de la aguja percutora, para lo cual utilizaremos el eje de la retenida, con el seguro quitado presionamos la aguja y sacamos el tope hacia abajo.

[url=http://img248.imageshack.us/i/7sacartopetrasero.jpg/][img]http://img248.imageshack.us/img248/6428/7sacartopetrasero.jpg[/img][/url]

Una vez sacado el tope la aguja sale de su alojamiento impulsada por su muelle, sacamos estas dos piezas.

[url=http://img213.imageshack.us/i/8sacaragujapercutora.jpg/][img]http://img213.imageshack.us/img213/2633/8sacaragujapercutora.jpg[/img][/url]
Adjuntos
Pongo aquí los enlaces para otros tutoriales:
 Tanfoglio Macht:
  http://www.armas.es/foros/reparaciones-y-bricolaje/920261 20
Pongo aquí los enlaces para otros tutoriales:
 Tanfoglio Macht:
  http://www.armas.es/foros/reparaciones-y-bricolaje/920261 21
Última edición por marroyol el 21 Feb 2015 20:30, editado 6 veces en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial de desmontaje de la STAR 30PK y familia

Mensajepor marroyol » 26 Nov 2009 20:13

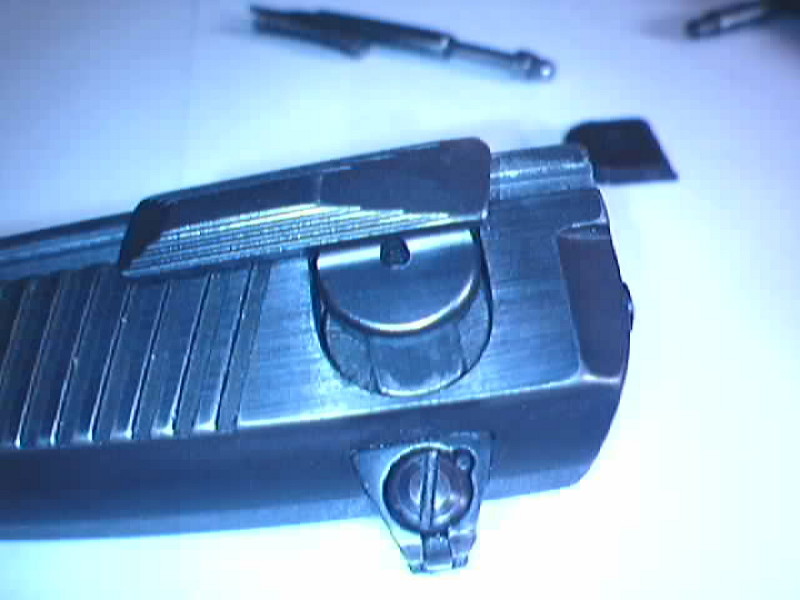

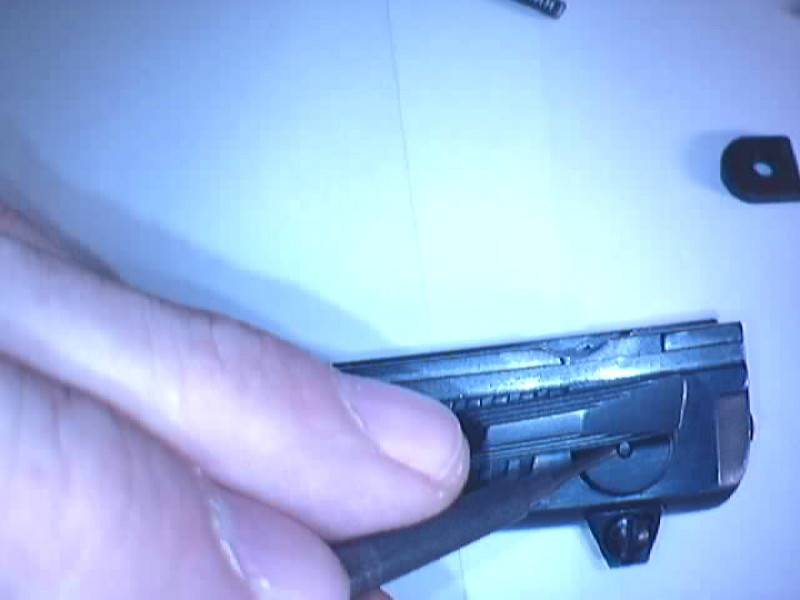

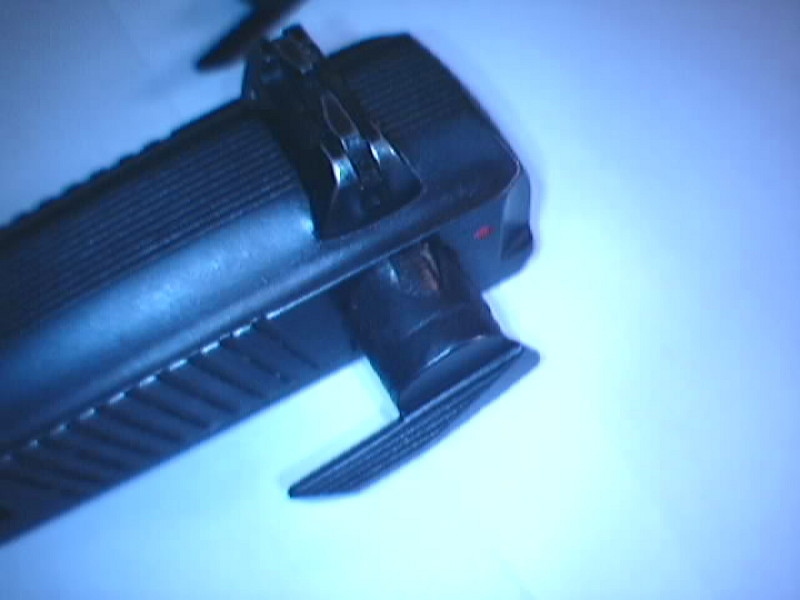

Con la punta de la aguja percutora presionamos el pitón de retención de la aleta derecha del seguro manual



Una vez comprimido el muelle sacamos esta hacia abajo (puede costar algo de trabajo comenzar el desplazamiento y nos podemos ayudar con el mango de la baqueta o un destornillador).



Quitamos el pitón y su muelle



Los modelos 31P y 31PK tienen otro sistema de sujeccioón de la aleta del seguro, esta sale al quitar el tapón trasero del orificio donde van montados el pitón y el muelle del seguro, que sale quitando la tapa que sujeta la aguja percutora.
El extractor con su muelle sale quitando con un botador un pasador vertical detrás de la ventana de expulsión.
Última edición por marroyol el 21 Feb 2015 20:32, editado 7 veces en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial de desmontaje de la STAR 30PK y familia

Mensajepor marroyol » 26 Nov 2009 20:14

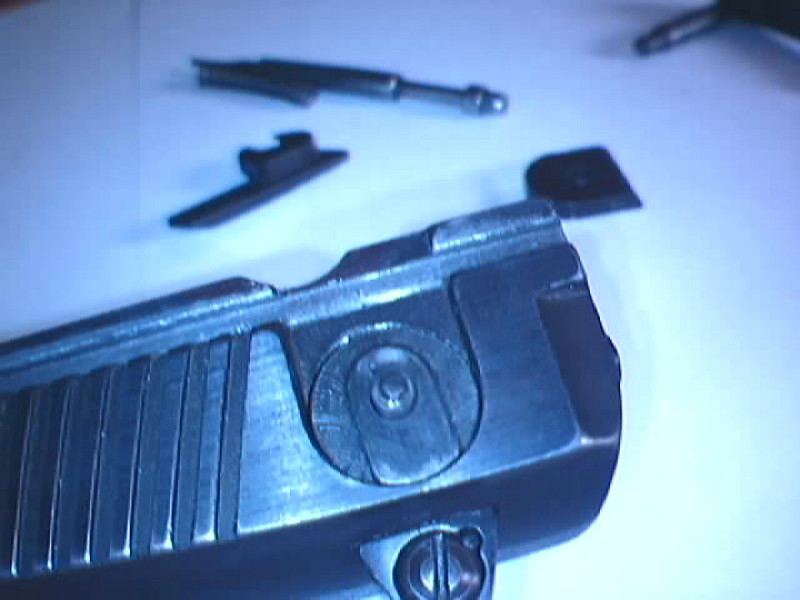

Para desmontar el eje del seguro y la aleta izquierda, al mismo tiempo que empujamos por la derecha accionamos el seguro y este saldrá sin dificultad.

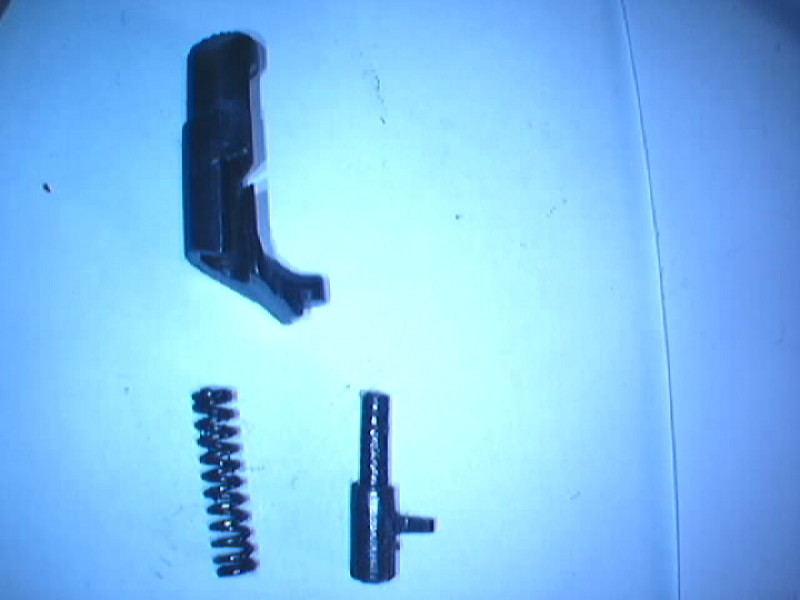

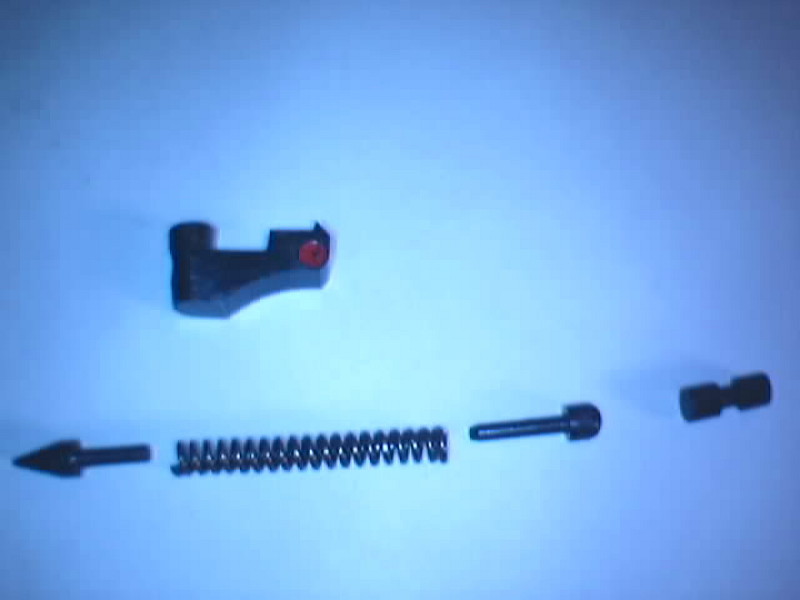

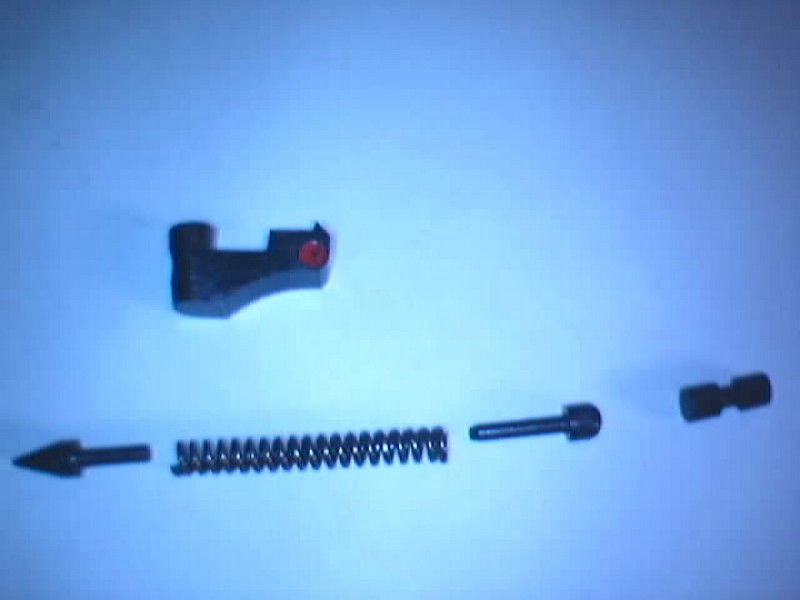

Tras esto salen de su alojamiento el extractor su muelle los pitones de empuje y el tapón del orificio (este se puede desmontar al sacar el tope de la aguja percutora)

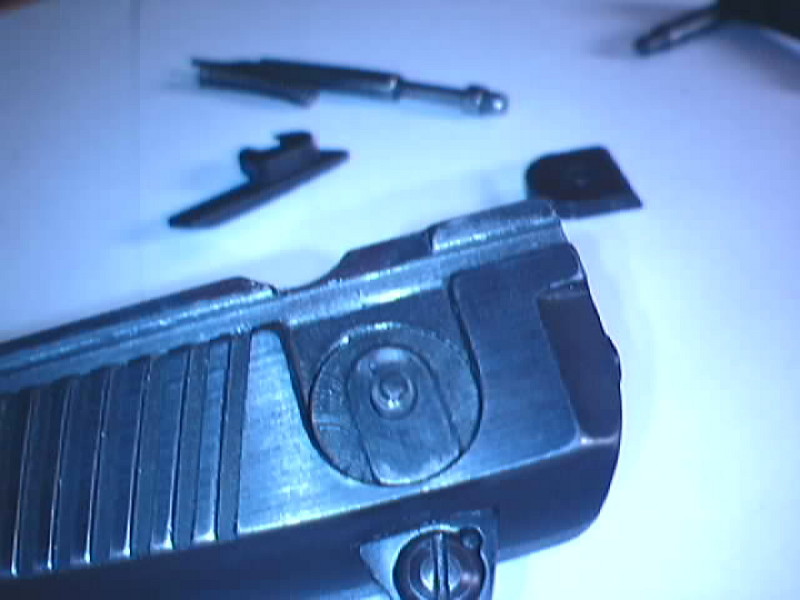

Con esto tenemos desmontada por completo la corredera, la mira no la vamos a tocar, pero saldría empujándola con un botador desde el costado derecho.

Algunas de estas armas tienen montado un pasador vertical que separa en dos el muelle del extractor, para bajar la presión sobre el eje del seguro y haciéndolo más suave, sin comprometer la eficacia del extractor, este sale de su alojamiento empujándolo con un botador desde el interior, y a la hora de montarlo es complicado comprimir el muelle del extractor mientras se mete el pasador, pero se puede hacer.
Última edición por marroyol el 21 Feb 2015 20:33, editado 5 veces en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial de desmontaje de la STAR 30PK y familia

Mensajepor marroyol » 26 Nov 2009 20:18

Pasamos a desmontar el armazón

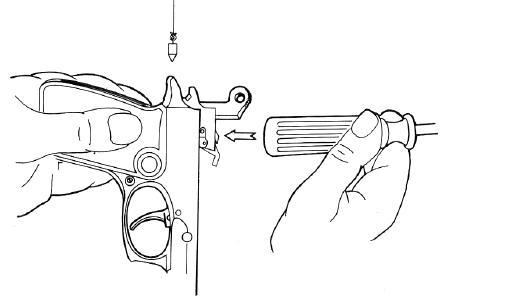

Empezamos presionando con el eje de la retenida de la corredera el tetón inferior de la casete de disparo (Backstrap)



Una vez comprimido su muelle se empuja hacia arriba el cuerpo de la casete.

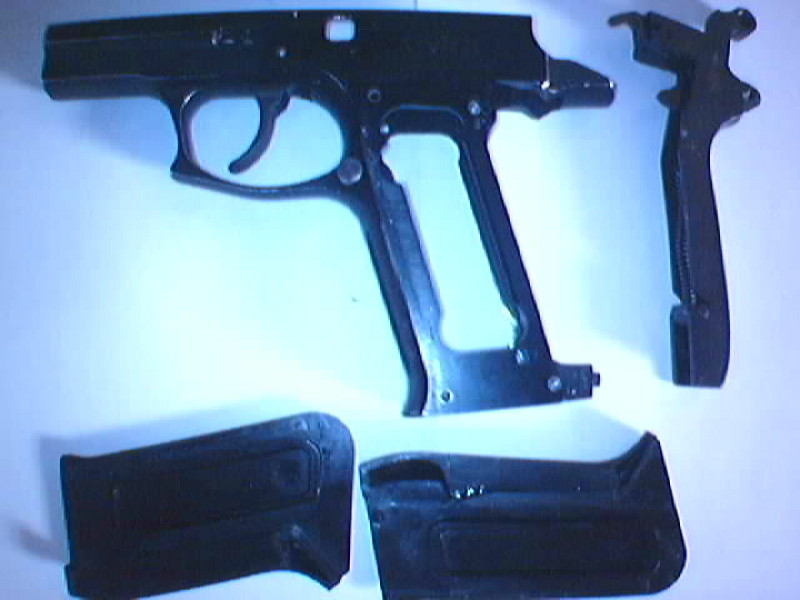

Una vez sacada esta se pueden separar las cachas

Última edición por marroyol el 21 Feb 2015 20:35, editado 7 veces en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial de desmontaje de la STAR 30PK y familia

Mensajepor marroyol » 26 Nov 2009 20:18

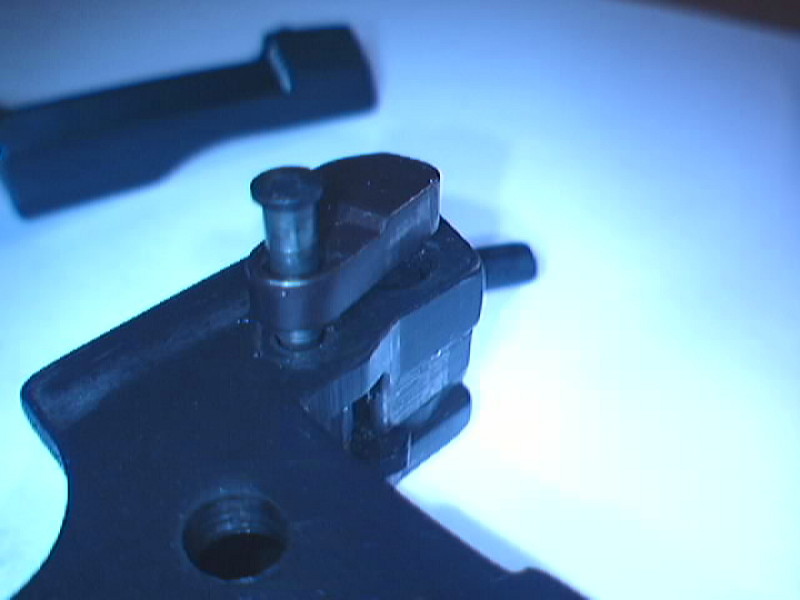

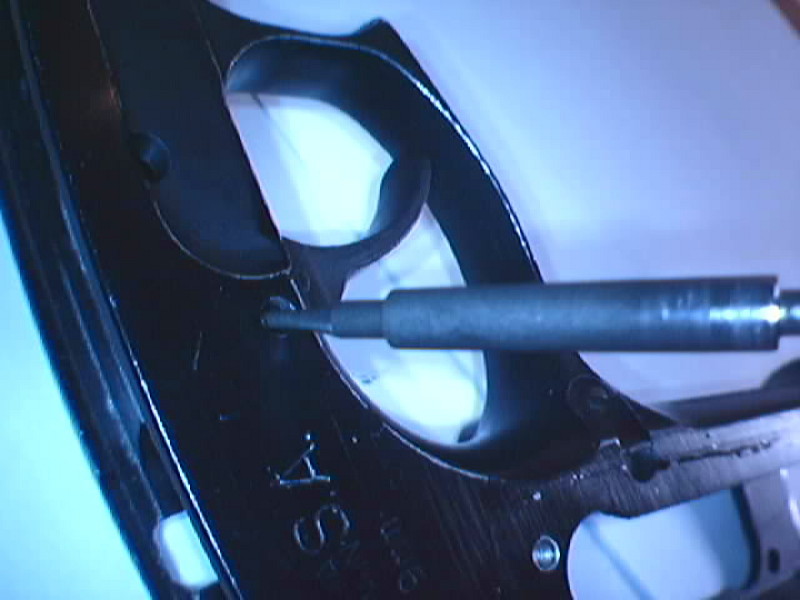

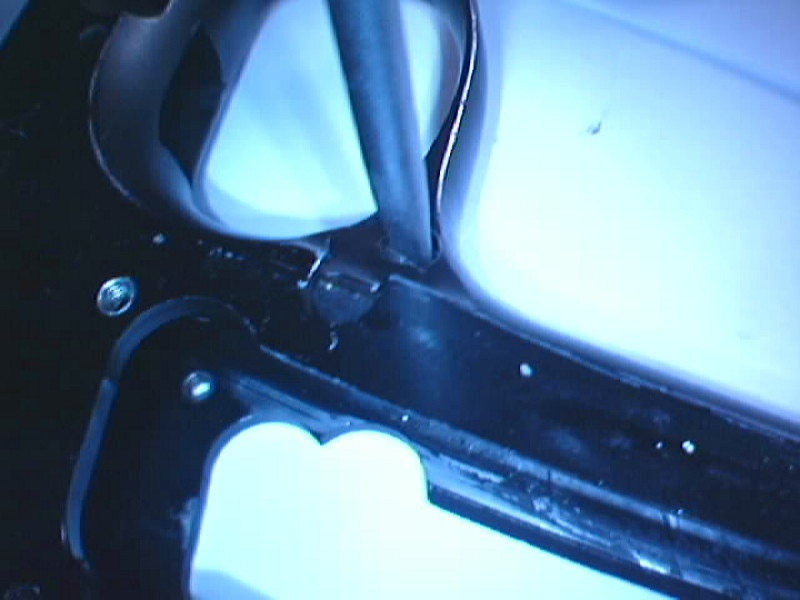

Con la aguja percutora presionamos el lado derecho del eje del disparador y sacamos este por la izquierda

[url=http://img248.imageshack.us/i/19sacarejedisparador.jpg/][img]http://img248.imageshack.us/img248/6712/19sacarejedisparador.jpg[/img][/url]

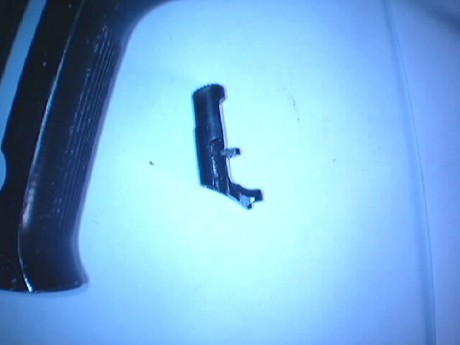

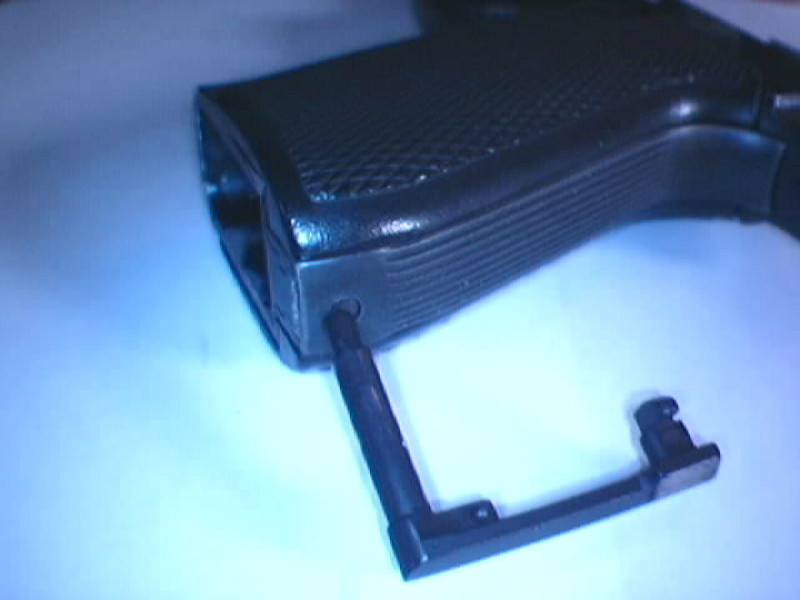

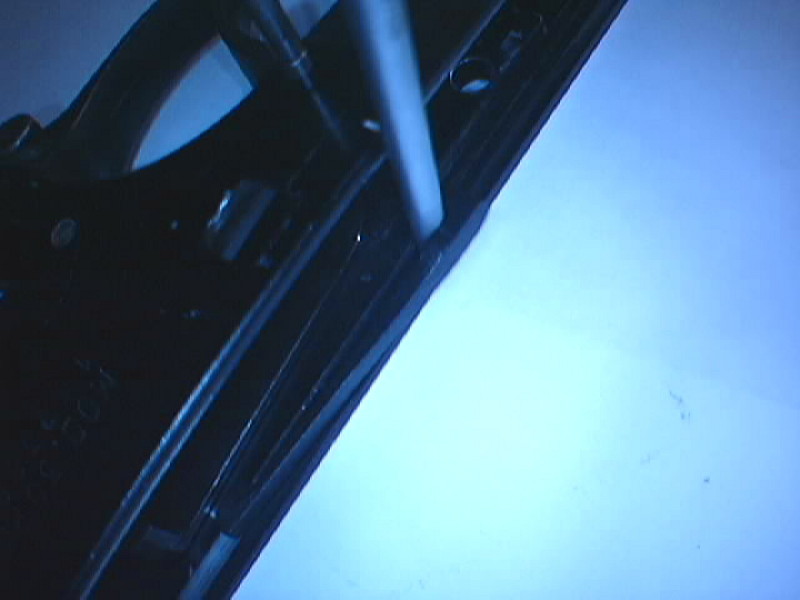

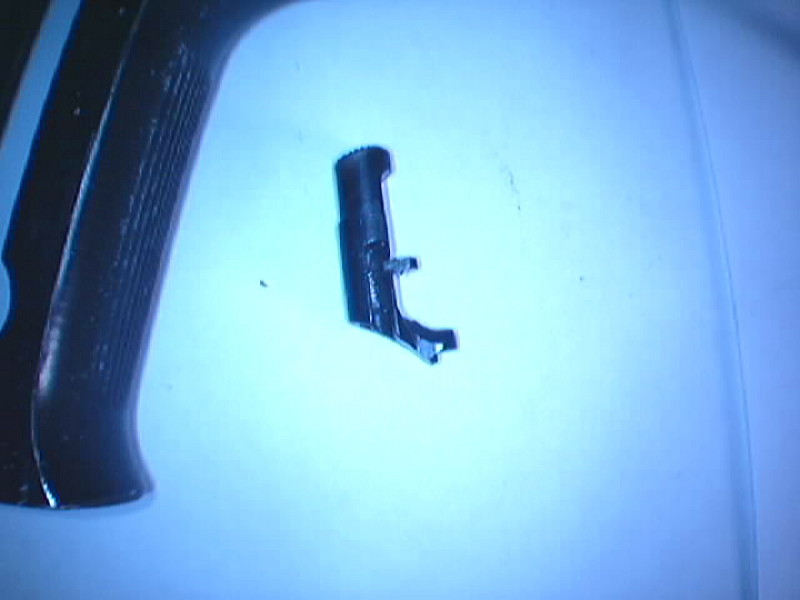

Con la punta de un destornillador extraemos el seguro de cargador hacia arriba (los modelos 28 no tienen seguro de cargador)

[url=http://img248.imageshack.us/i/20sacarsegurodecargador.jpg/][img]http://img248.imageshack.us/img248/8796/20sacarsegurodecargador.jpg[/img][/url]

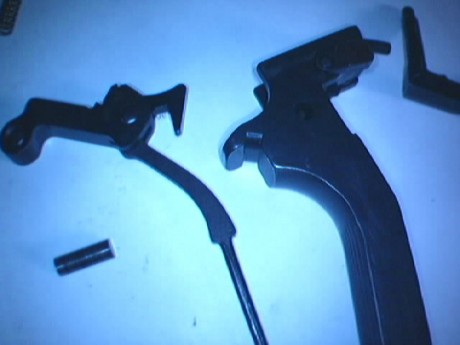

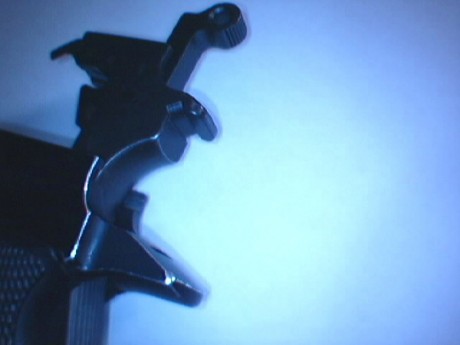

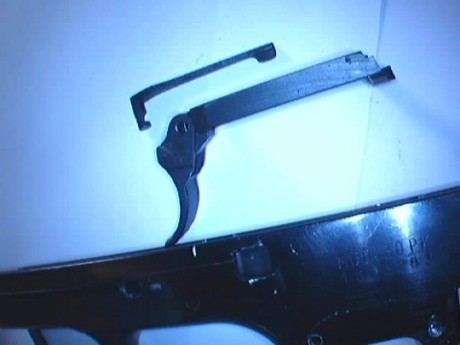

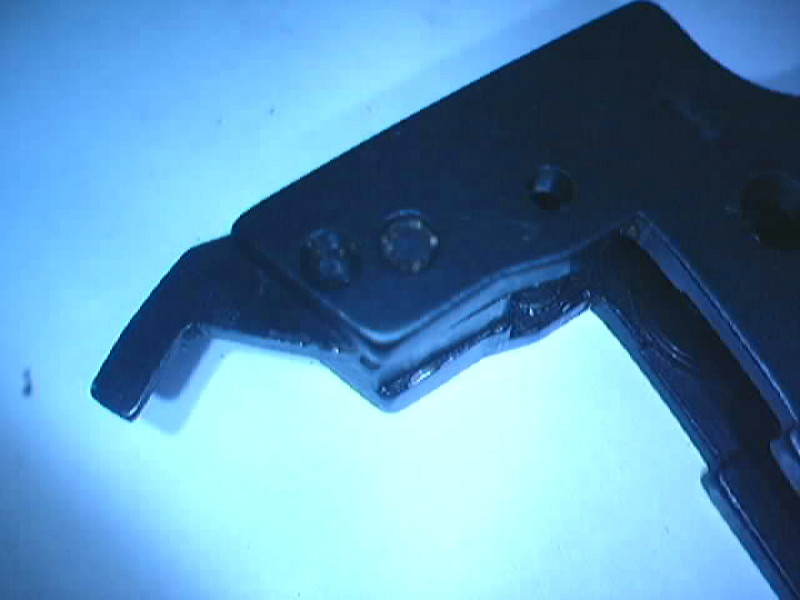

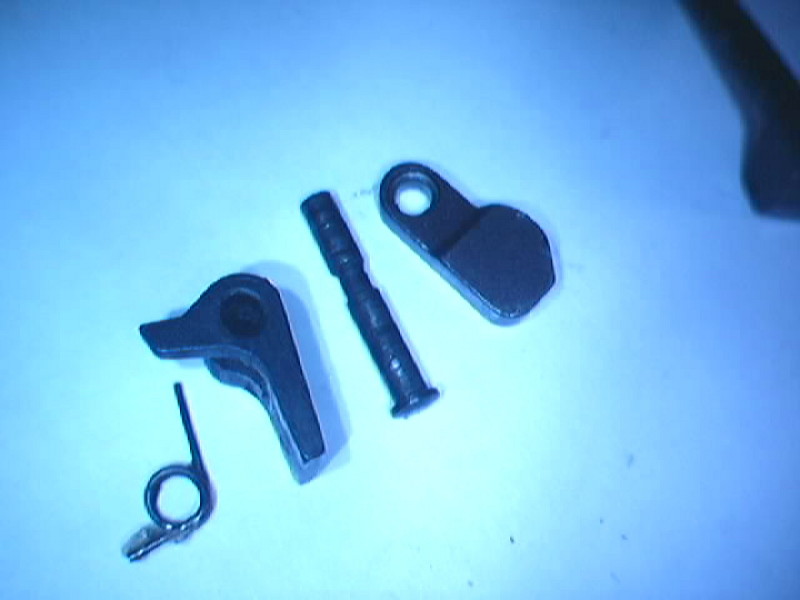

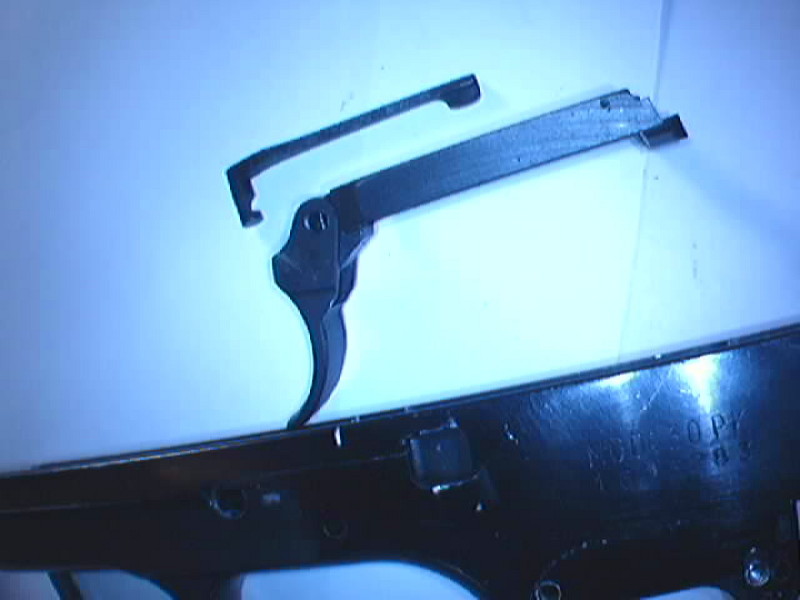

Una vez sacado el seguro de cargador se puede sacar el conjunto disparador biela de disparo hacia arriba

[url=http://img213.imageshack.us/i/21disparadorbielaysegur.jpg/][img]http://img213.imageshack.us/img213/4520/21disparadorbielaysegur.jpg[/img][/url]
Adjuntos
Pongo aquí los enlaces para otros tutoriales:
 Tanfoglio Macht:
  http://www.armas.es/foros/reparaciones-y-bricolaje/920261 60
Pongo aquí los enlaces para otros tutoriales:
 Tanfoglio Macht:
  http://www.armas.es/foros/reparaciones-y-bricolaje/920261 61
Pongo aquí los enlaces para otros tutoriales:
 Tanfoglio Macht:
  http://www.armas.es/foros/reparaciones-y-bricolaje/920261 62
Última edición por marroyol el 21 Feb 2015 20:37, editado 4 veces en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial de desmontaje de la STAR 30PK y familia

Mensajepor marroyol » 26 Nov 2009 20:19

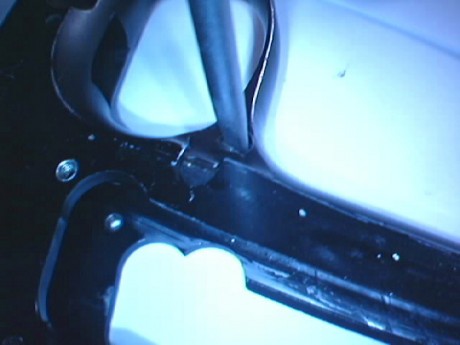

Para desmontar la retenida del cargador usaremos la punta de la baqueta o un destornillador fino



Giraremos un cuarto de vuelta hacia la derecha al mismo tiempo que mantenemos presionado el botón de la retenida (se ve la ranura y la llave desde el lateral del armazón



Si ahora giramos en sentido contrario se desmonta la llave y el muelle de la retenida

Adjuntos
Pongo aquí los enlaces para otros tutoriales:
 Tanfoglio Macht:
  http://www.armas.es/foros/reparaciones-y-bricolaje/920261 72
Última edición por marroyol el 21 Feb 2015 20:38, editado 5 veces en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial de desmontaje de la STAR 30PK y familia

Mensajepor marroyol » 26 Nov 2009 20:19

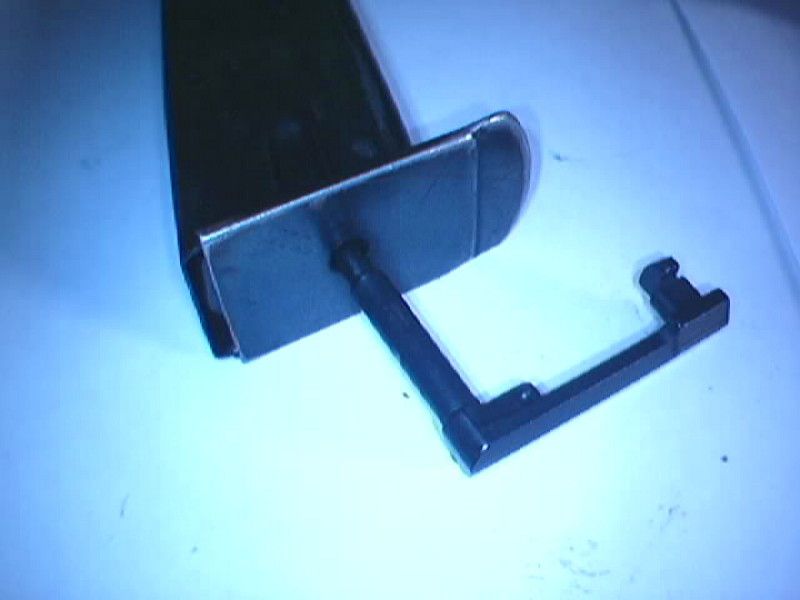

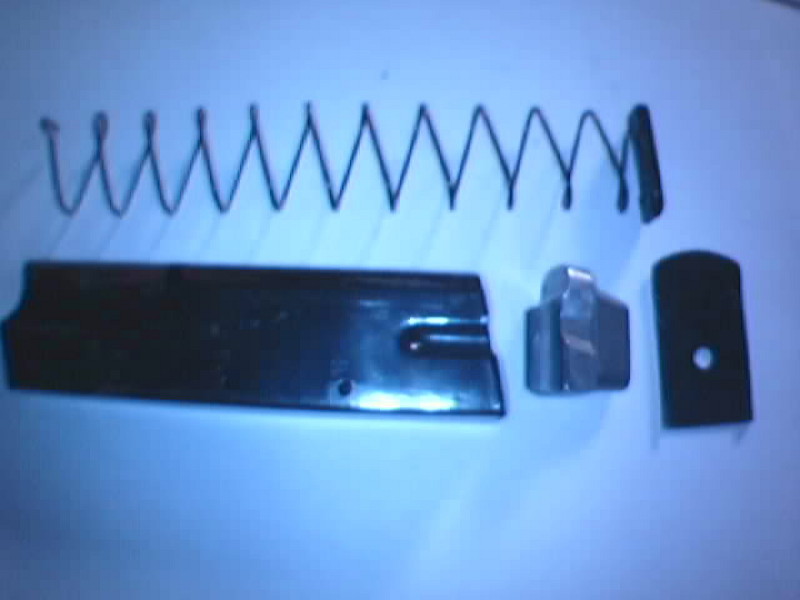

Con el eje de la retenida presionamos el botón central de la tapa del cargador y la desplazamos hacia delante saliendo de sus guías

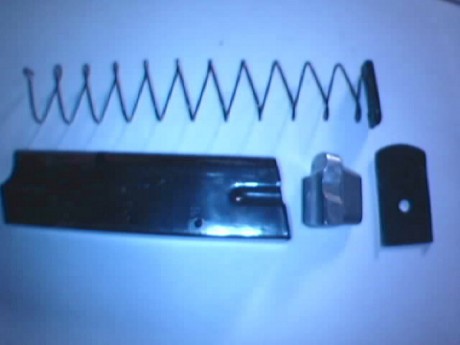

Saliendo el elevador el muelle y la tapa

Última edición por marroyol el 21 Feb 2015 20:39, editado 4 veces en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial de desmontaje de la STAR 30PK y familia

Mensajepor marroyol » 26 Nov 2009 20:20

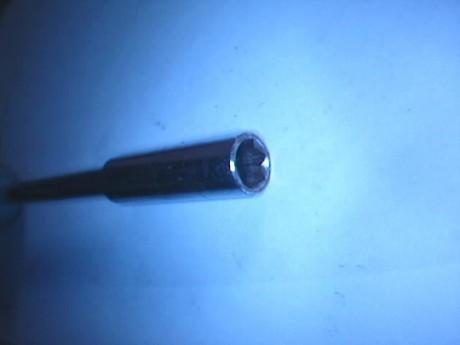

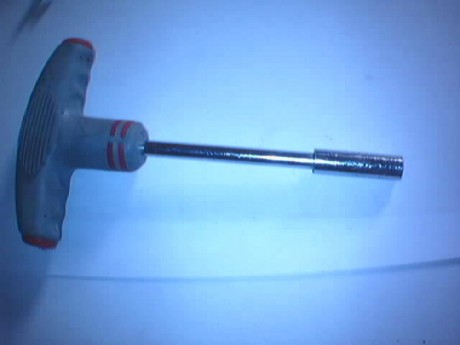

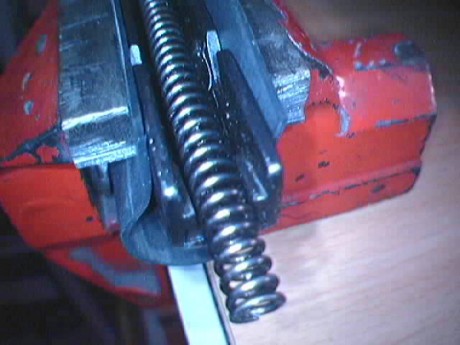

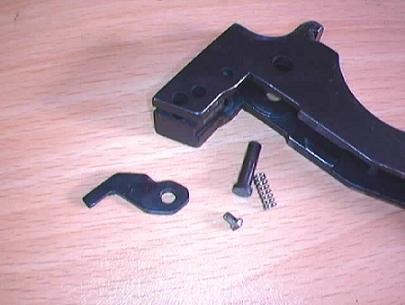

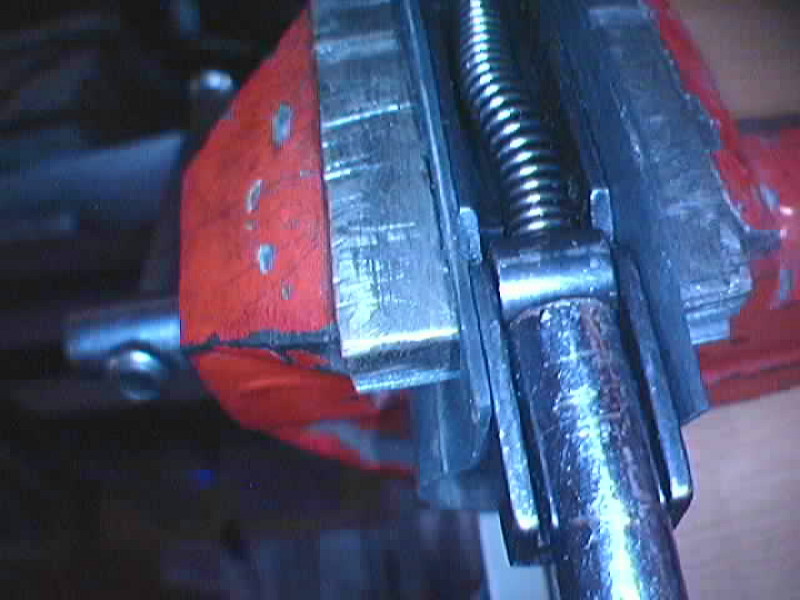

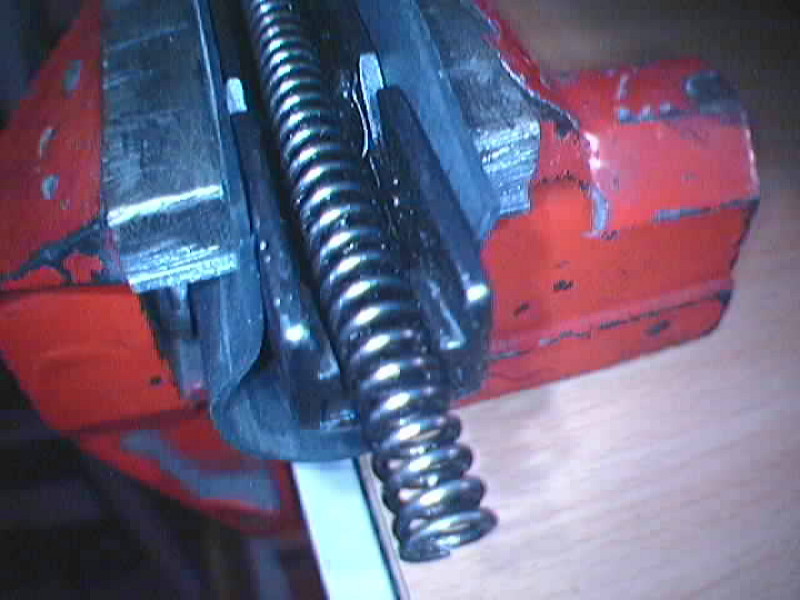

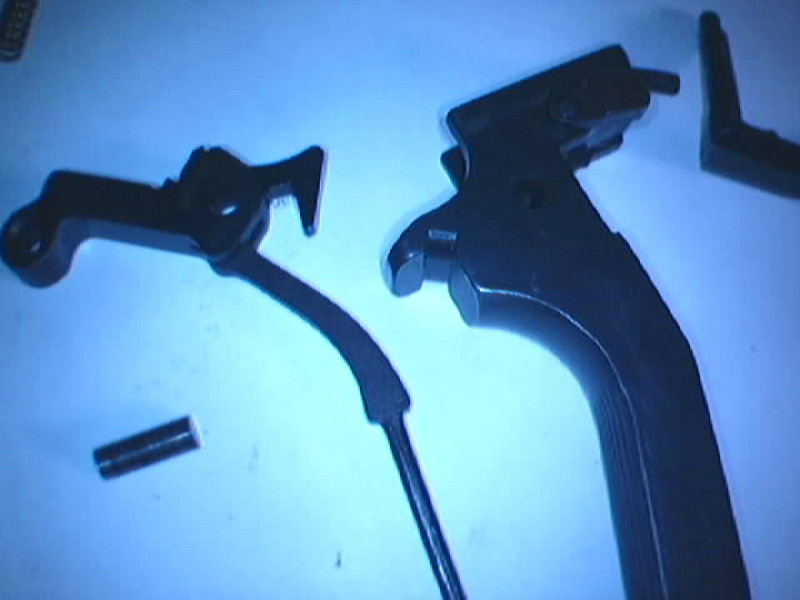

Para desmontar la casete de disparo usaremos una herramienta similar a la que pongo, un porta puntas de destornillador de los chinos

[url=http://img692.imageshack.us/i/27herramienta.jpg/:36rb5bqv][img:36rb5bqv]http://img692.imageshack.us/img692/938/27herramienta.jpg[/img:36rb5bqv][/url:36rb5bqv]

[url=http://img405.imageshack.us/i/28bocadeherramienta.jpg/:36rb5bqv][img:36rb5bqv]http://img405.imageshack.us/img405/1663/28bocadeherramienta.jpg[/img:36rb5bqv][/url:36rb5bqv]
Adjuntos
Pongo aquí los enlaces para otros tutoriales:
 Tanfoglio Macht:
  http://www.armas.es/foros/reparaciones-y-bricolaje/920261 90
Pongo aquí los enlaces para otros tutoriales:
 Tanfoglio Macht:
  http://www.armas.es/foros/reparaciones-y-bricolaje/920261 91
Última edición por marroyol el 21 Feb 2015 20:45, editado 5 veces en total.
