Desmontaje básico Brno zbk 110

Mensajepor yunque » 11 Feb 2015 14:18

A petición de un compañero voy a intentar poner unas fotos del desmontaje de este rifle con el fin de limpiarlo y engrasarlo internamente , espero que le pueda servir a algún compañero mas .
Como poner fotos aquí en el foro me lo encuentro sumamente dificil , ruego a los compañeros que sean benevolos conmigo y no intenten echarme a la hoguera cuando vean lo mal hechas que están las fotos.
Dicho esto vamos a ver si atino a poner las susodichas.
Por fiiiinnn.

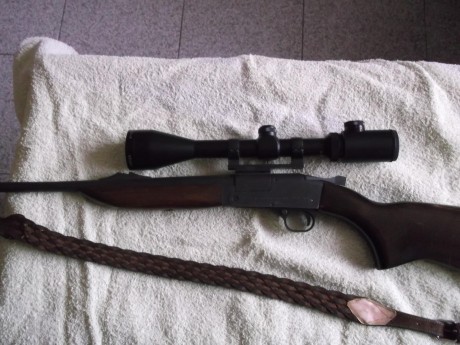

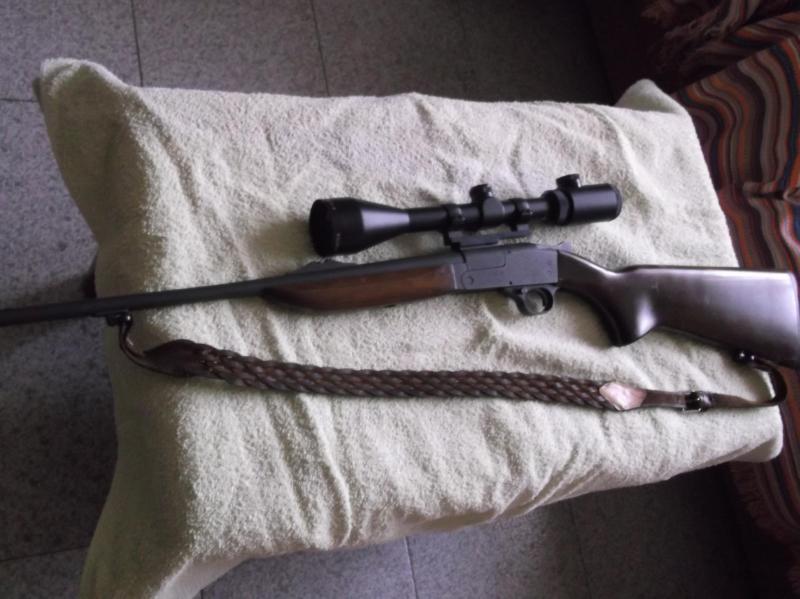

Entero , usease antes de empezar a desmontarlo .
Es feo de cojones , nadie lo duda , despues sigo
Adjuntos
A petición de un compañero voy a intentar poner unas fotos del desmontaje de este rifle con el fin de 00
El mejor calibre es aquel que hace el agujero en su sitio.

yunque
.30-06
.30-06
Mensajes: 956
Registrado: 21 Mar 2010 13:15
Contactar:
Estado: Desconectado

Re: Desmontaje básico Brno zbk 110

Mensajepor yunque » 11 Feb 2015 15:59

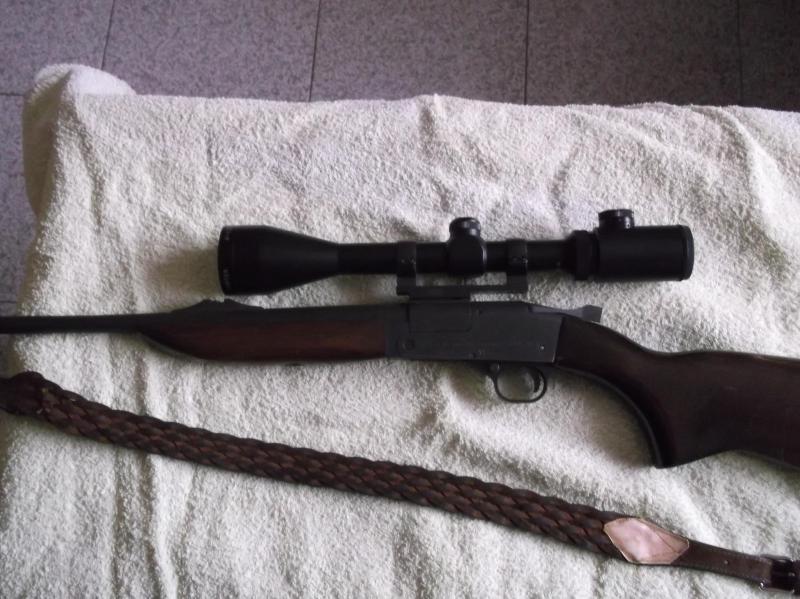

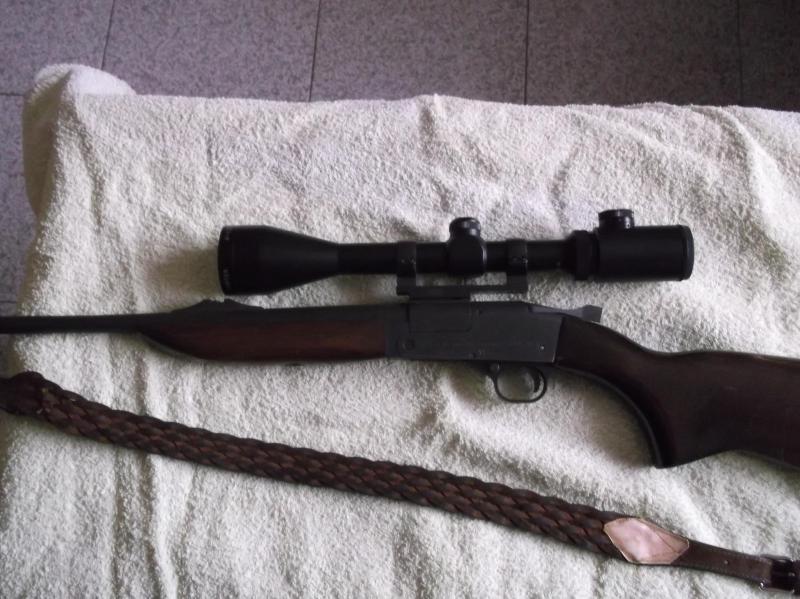

Vamos a ver si sigo , conociendo como conozco mis habilidades con la cámara de fotos en las manos , algunas fotos las he hecho dos veces y como tal las pondré .
Adjuntos
A petición de un compañero voy a intentar poner unas fotos del desmontaje de este rifle con el fin de 10
El mejor calibre es aquel que hace el agujero en su sitio.

yunque
.30-06
.30-06
Mensajes: 956
Registrado: 21 Mar 2010 13:15
Contactar:
Estado: Desconectado

Re: Desmontaje básico Brno zbk 110

Mensajepor yunque » 11 Feb 2015 16:04

Y ya de paso si alguien supiera decirme como se hace lo de escribir después de las fotos , porque se me queda todo arriba..........
El mejor calibre es aquel que hace el agujero en su sitio.

yunque
.30-06
.30-06
Mensajes: 956
Registrado: 21 Mar 2010 13:15
Contactar:
Estado: Desconectado

Re: Desmontaje básico Brno zbk 110

Mensajepor yunque » 11 Feb 2015 16:17

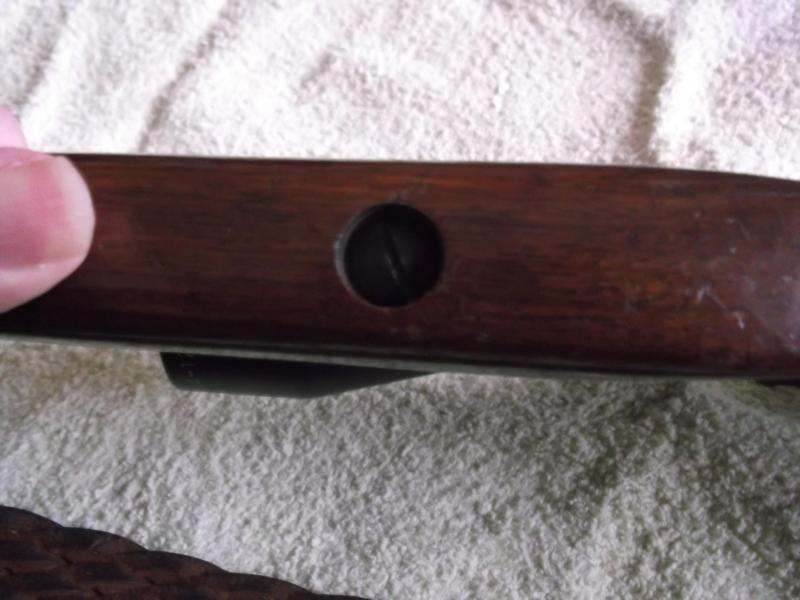

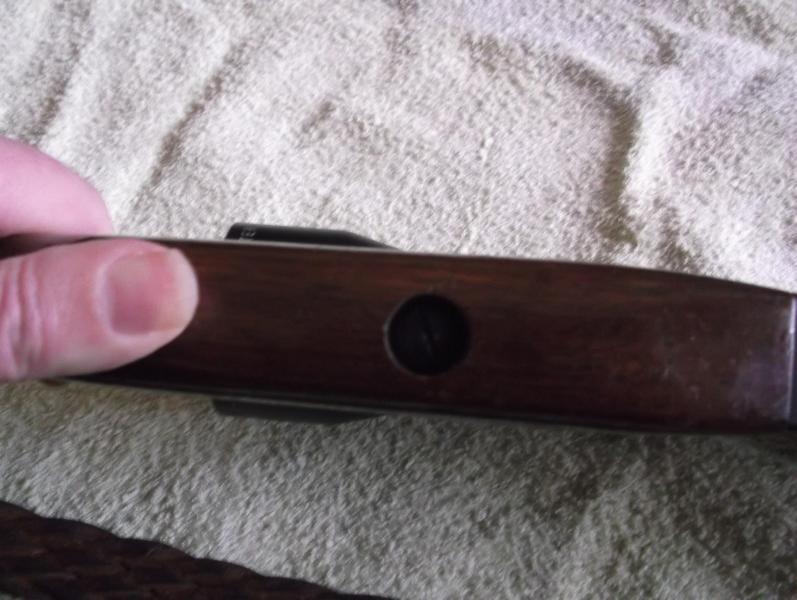

Vamos con otra , tornillo del guardamanos , bastante grande , pero como casi todos los tornillos de armas , con ranura para el destornillador extremadamente estrecha , yo empiezo desmontando ese .
Adjuntos
A petición de un compañero voy a intentar poner unas fotos del desmontaje de este rifle con el fin de 30
El mejor calibre es aquel que hace el agujero en su sitio.

yunque
.30-06
.30-06
Mensajes: 956
Registrado: 21 Mar 2010 13:15
Contactar:
Estado: Desconectado

Re: Desmontaje básico Brno zbk 110

Mensajepor yunque » 11 Feb 2015 16:26

Otra del tornillo del guardamanos
Adjuntos
A petición de un compañero voy a intentar poner unas fotos del desmontaje de este rifle con el fin de 40
El mejor calibre es aquel que hace el agujero en su sitio.

yunque
.30-06
.30-06
Mensajes: 956
Registrado: 21 Mar 2010 13:15
Contactar:
Estado: Desconectado

Re: Desmontaje básico Brno zbk 110

Mensajepor yunque » 11 Feb 2015 17:26

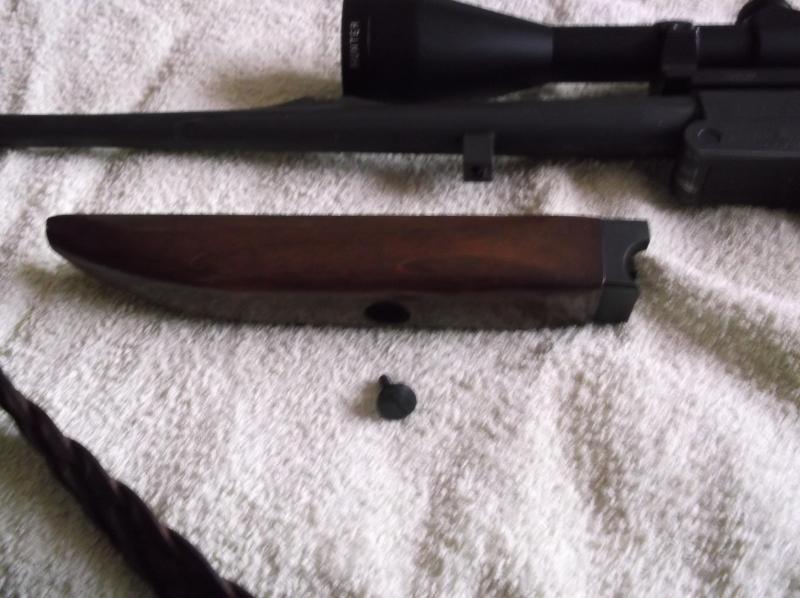

Ahora con el guardamanos ya quitado , el tornillo al lado , pero el cañón todavía sin quitar
Adjuntos
A petición de un compañero voy a intentar poner unas fotos del desmontaje de este rifle con el fin de 50
El mejor calibre es aquel que hace el agujero en su sitio.

yunque
.30-06
.30-06
Mensajes: 956
Registrado: 21 Mar 2010 13:15
Contactar:
Estado: Desconectado

Re: Desmontaje básico Brno zbk 110

Mensajepor yunque » 11 Feb 2015 17:36

Y ahora un receso , que se me ha quedado la cámara sin bateria , a ver si me ayudais con lo de escribir después de las fotos
El mejor calibre es aquel que hace el agujero en su sitio.

yunque
.30-06
.30-06
Mensajes: 956
Registrado: 21 Mar 2010 13:15
Contactar:
Estado: Desconectado

Re: Desmontaje básico Brno zbk 110

Mensajepor yunque » 11 Feb 2015 20:15

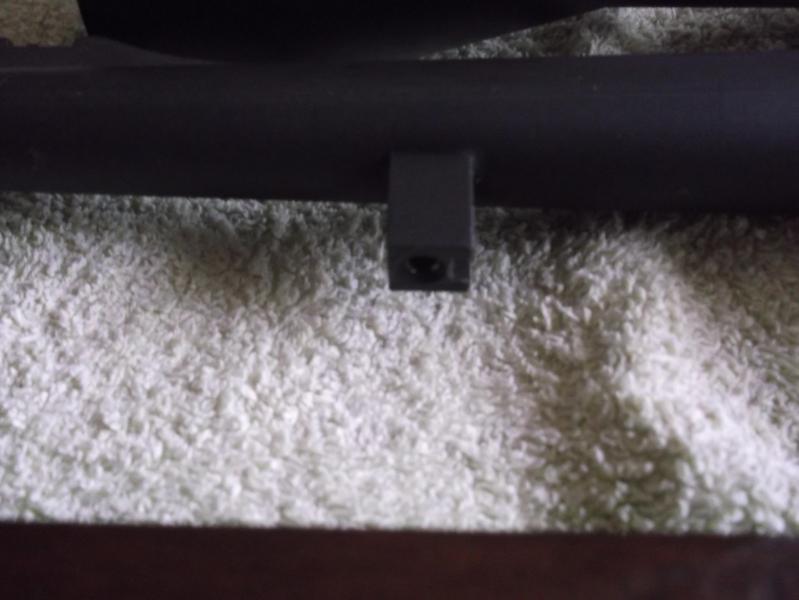

Bueno , ya se ha cargado la bateria , a ver si pongo alguna antes de cenar , la siguiente es el pilar donde se atornilla el guardamanos
Adjuntos
A petición de un compañero voy a intentar poner unas fotos del desmontaje de este rifle con el fin de 70
El mejor calibre es aquel que hace el agujero en su sitio.

yunque
.30-06
.30-06
Mensajes: 956
Registrado: 21 Mar 2010 13:15
Contactar:
Estado: Desconectado

Re: Desmontaje básico Brno zbk 110

Mensajepor yunque » 11 Feb 2015 20:26

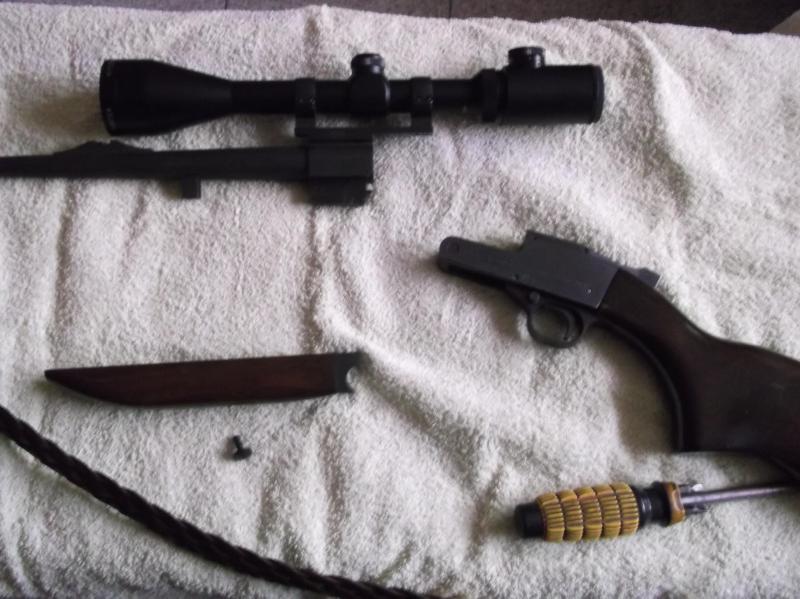

Esta ya con el cañón quitado
Adjuntos
A petición de un compañero voy a intentar poner unas fotos del desmontaje de este rifle con el fin de 80
El mejor calibre es aquel que hace el agujero en su sitio.

yunque
.30-06
.30-06
Mensajes: 956
Registrado: 21 Mar 2010 13:15
Contactar:
Estado: Desconectado

Re: Desmontaje básico Brno zbk 110

Mensajepor yunque » 11 Feb 2015 20:33

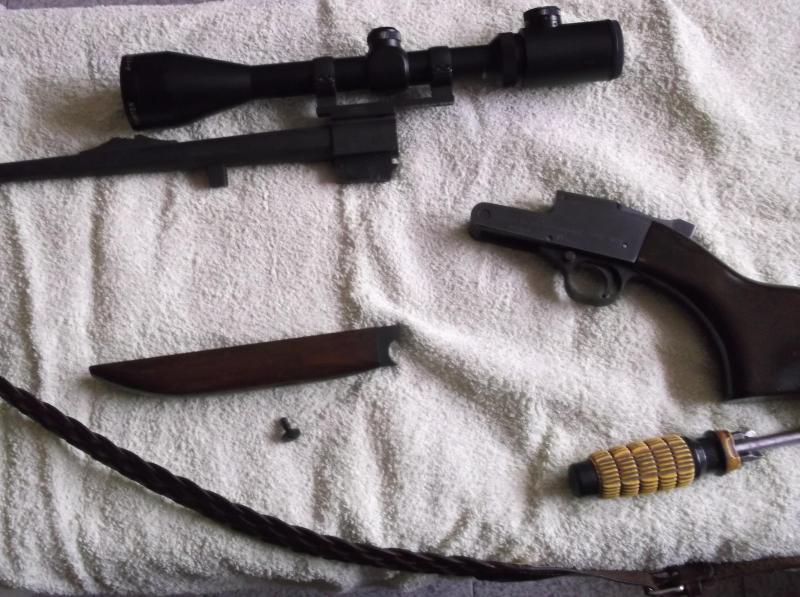

Otra igual ,
Adjuntos
A petición de un compañero voy a intentar poner unas fotos del desmontaje de este rifle con el fin de 90
El mejor calibre es aquel que hace el agujero en su sitio.

yunque
.30-06
.30-06
Mensajes: 956
Registrado: 21 Mar 2010 13:15
Contactar:
Estado: Desconectado

Re: Desmontaje básico Brno zbk 110

Mensajepor yunque » 11 Feb 2015 20:49

Y hasta aquí la parte delantera ,muy fácil , ignoro si será en todos igual , pero para desmontar la casette de disparo en este mío la culata le presiona un poco y no sale , por lo menos a las buenas , yo la primera vez lo intenté sin quitarla y cuando ví el pampaneo opté por quitarla y las veces que lo he hecho ha sido así , a lo mejor solo aflojandola es suficiente , pero la comodidad de manipular con ella quitada no creo que merezca la pena ni intentarlo .
El mejor calibre es aquel que hace el agujero en su sitio.

yunque
.30-06
.30-06
Mensajes: 956
Registrado: 21 Mar 2010 13:15
Contactar:
Estado: Desconectado

Re: Desmontaje básico Brno zbk 110

Mensajepor yunque » 11 Feb 2015 21:02

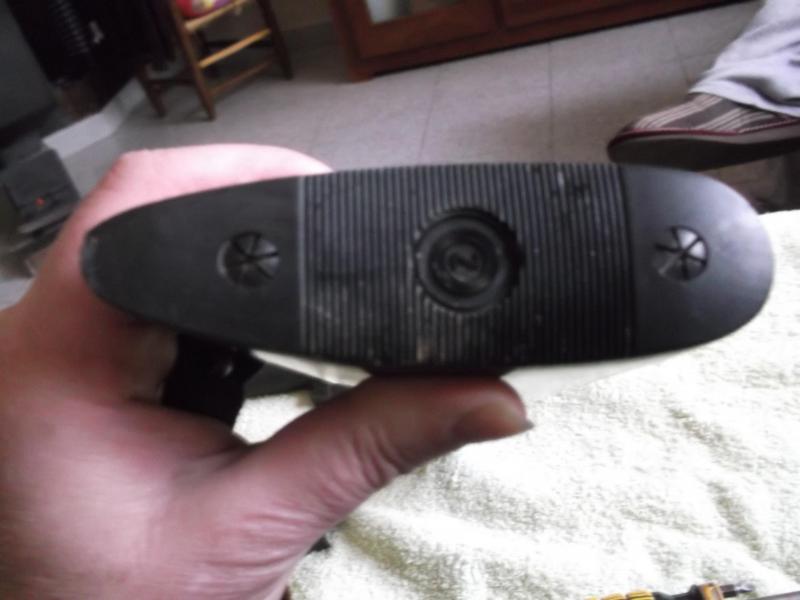

Voy a ver si pongo otra foto antes de cenar , esta de la cantonera y sus tornillos de tres mortajas o de tres ranuras , como queráis , hay que quitarla para desmontar la culata ,
Adjuntos
A petición de un compañero voy a intentar poner unas fotos del desmontaje de este rifle con el fin de 110
El mejor calibre es aquel que hace el agujero en su sitio.

yunque
.30-06
.30-06
Mensajes: 956
Registrado: 21 Mar 2010 13:15
Contactar:
Estado: Desconectado

Re: Desmontaje básico Brno zbk 110

Mensajepor yunque » 11 Feb 2015 23:26

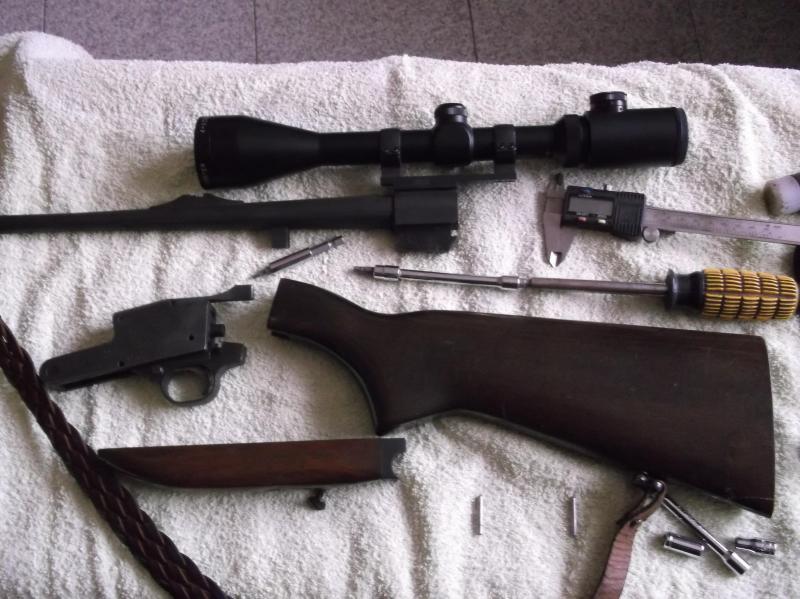

La siguiente ya con la cantonera y la culata desmontada , para desmontarla lleva un tornillo allen de 5 mm. , yo hice unos alargues en el destornillador para acceder a la profundidad que se encuentra , la báscula se encuentra con la casette de disparo todavia puesta aunque con los pasadores ya quitados
Adjuntos
A petición de un compañero voy a intentar poner unas fotos del desmontaje de este rifle con el fin de 120
El mejor calibre es aquel que hace el agujero en su sitio.

yunque
.30-06
.30-06
Mensajes: 956
Registrado: 21 Mar 2010 13:15
Contactar:
Estado: Desconectado

Re: Desmontaje básico Brno zbk 110

Mensajepor yunque » 11 Feb 2015 23:39

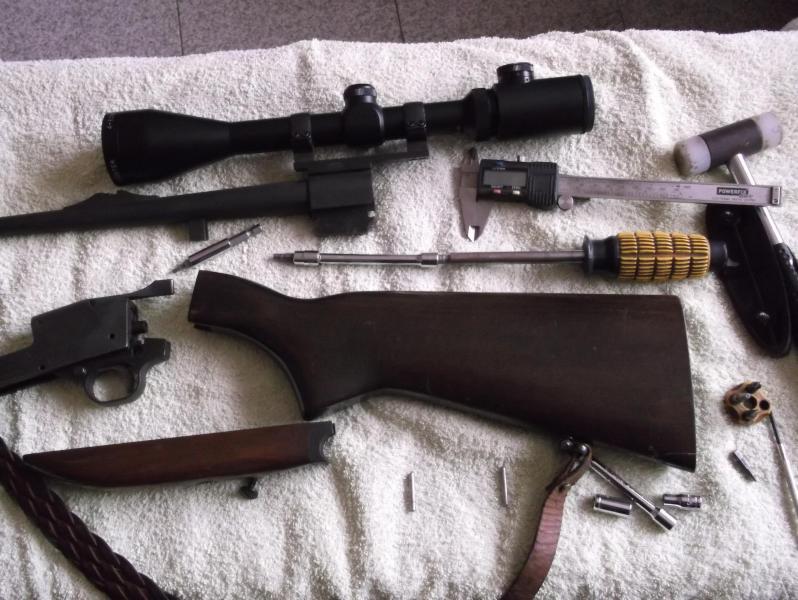

Otra casi igual que la anterior , tengo alguna foto que ahora la pondré de la longitud que necesité para desmontar la culata , esta vino como la guantá del gitano , que ni sobró cara ni faltó mano
Adjuntos
A petición de un compañero voy a intentar poner unas fotos del desmontaje de este rifle con el fin de 130
El mejor calibre es aquel que hace el agujero en su sitio.

yunque
.30-06
.30-06
Mensajes: 956
Registrado: 21 Mar 2010 13:15
Contactar:
Estado: Desconectado

Re: Desmontaje básico Brno zbk 110

Mensajepor yunque » 11 Feb 2015 23:55

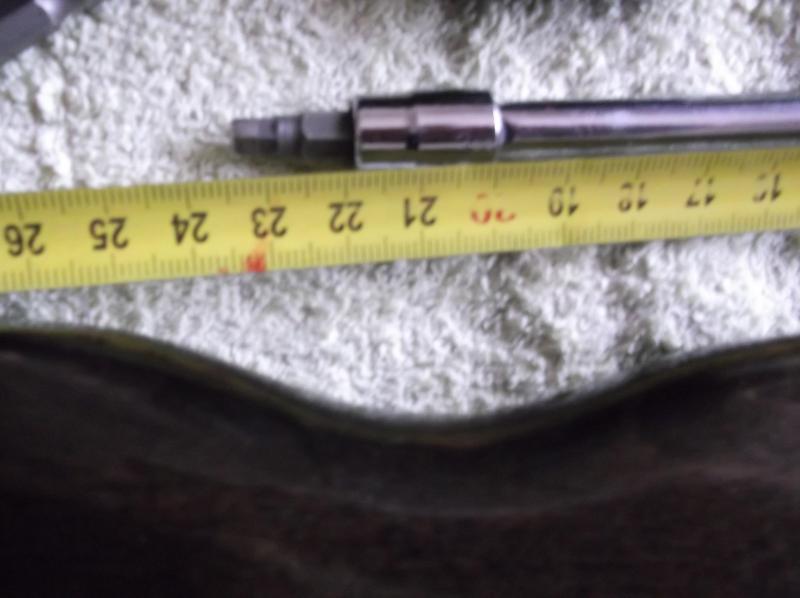

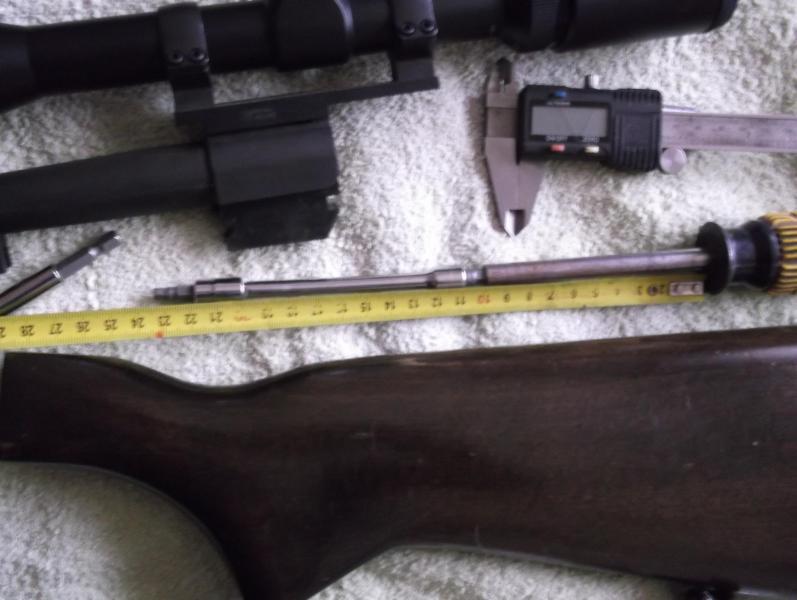

Una con la medida del alargue
Adjuntos
A petición de un compañero voy a intentar poner unas fotos del desmontaje de este rifle con el fin de 140
El mejor calibre es aquel que hace el agujero en su sitio.

yunque
.30-06
.30-06
Mensajes: 956
Registrado: 21 Mar 2010 13:15
Contactar:
Estado: Desconectado

Re: Desmontaje básico Brno zbk 110

Mensajepor yunque » 12 Feb 2015 00:01

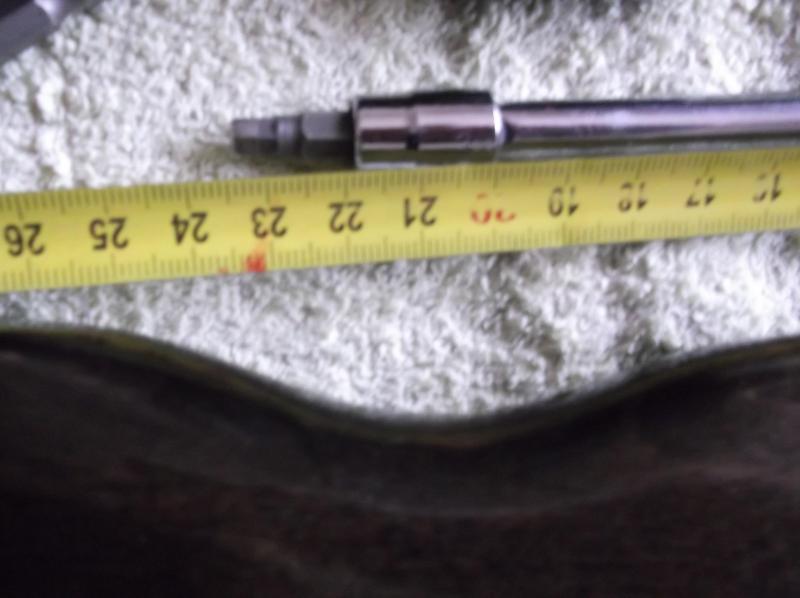

Ahora con un poco mas de detalle
Adjuntos
A petición de un compañero voy a intentar poner unas fotos del desmontaje de este rifle con el fin de 150
El mejor calibre es aquel que hace el agujero en su sitio.

yunque
.30-06
.30-06
Mensajes: 956
Registrado: 21 Mar 2010 13:15
Contactar:
Estado: Desconectado

Re: Desmontaje básico Brno zbk 110

Mensajepor yunque » 12 Feb 2015 00:11

Despues de ver esta última foto y ver de cerca el metro y la llave tengo dudas de que sea de 5 mm. como he dicho anteriormente , parece de 4 mm. asi que mañana lo miraré y pondré la medida de llave exacta para no inducir a error a nadie , y ademas porque ya va siendo hora de acostarse y quiero dar una vuelta por el foro antes de irme .
El mejor calibre es aquel que hace el agujero en su sitio.

camposymesetas
.44 Magnum
.44 Magnum
Mensajes: 380
Registrado: 19 Oct 2012 20:59
Contactar:
Estado: Desconectado

Re: Desmontaje básico Brno zbk 110

Mensajepor camposymesetas » 12 Feb 2015 01:06

Amigo Yunque, te lo estas currando pero de verdad. Mañana pondre una foto del mio, aunque es igual, el tuyo tiene un tornillito arriba en el costado izquierdo a la altura de la aguja percutora, que el mio no tiene. todo lo demas es identico. Mañana empiezo a desnudarlo tambien.
Por cierto, yo tampoco se mucho de esto de las fotos.... y nadie nos ha querido enseñar, jajajaja
Feo, es como tu dices, feo de cojones. Pero para los que no lo conozcan, os dire, que tira.... que afeita...
