Problema con disparador de TOZ 35M

antoniodelrio · Mensajepor **antoniodelrio** » 24 Abr 2018 16:59

Buenos dias
Se ha estropeado el disparador de mi Toz 35M. De repente al cargar y darle a la palanca para armar el disparador este no monta y no funciona. Se ha roto un muelle o fleje,de hecho se ha caido el trozo al desmontarla.
No se si es por la presbicia o por mi falta de destreza, pero la he desmontado y no consigo ver de que pieza se trata o donde esta situada.
Si alguien que haya trasteado con esta pistola me puede decir de que pieza se trata se lo agradecería.

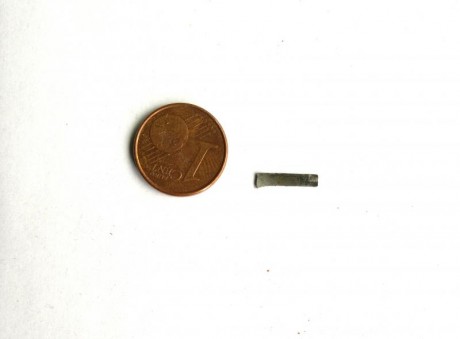

Os pongo una foto del roto, a ver si alguien la ubica.
Muchas gracias

Sp01Shadow · Mensajepor **Sp01Shadow** » 24 Abr 2018 18:47

Siento no poder decirte exactamente de dónde es esa pieza, me encantaría poder disponer de una Toz 35 simplemente por el placer de su desmontaje y observar su mecanizado.
He encontrado este hilo que quizá te pueda ir bien.

https://www.armas.es/foros/armas-cortas ... -35-966993

Suerte.

mafoto47 · Mensajepor **mafoto47** » 24 Abr 2018 18:57

Mira a ver si es la número 70, que es el muelle del fiador.
Imagen

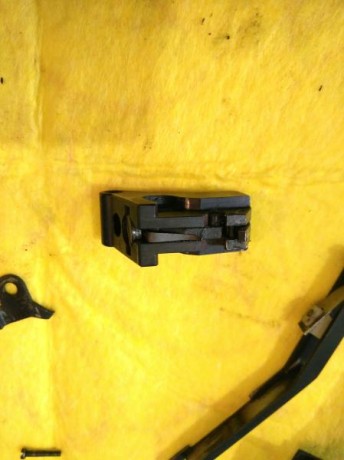

La parte que sigue en la pistola debería de estar más o menos así...
Imagen

O esta (12-13 del esquema)
Imagen

Enviado desde mi iPad utilizando Tapatalk Pro

antoniodelrio · Mensajepor **antoniodelrio** » 24 Abr 2018 20:31

Hola Mafoto
No se trata de la 70 y tampoco de la 61. Seguro que si es un perro me muerde.
Tendrás ocasión de ver y desmontar, y me temo que muy pronto.

Sp01Shadow · Mensajepor **Sp01Shadow** » 24 Abr 2018 21:13

En la vista explosiva aparecen dos piezas, la 12 y 13 que parecen dos flejes.

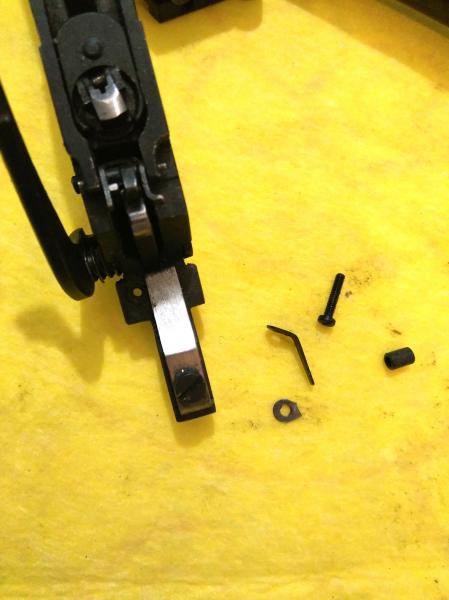

En la primera foto que pones se ve el fleje de encima, es el que está sujeto por un tornillo por la banda de la palanca de carga. Mira que esté el fleje de abajo. En la foto tuya no puede apreciarse.

antoniodelrio · Mensajepor **antoniodelrio** » 24 Abr 2018 21:30

Muchas gracias Sp01Shadow. Volveré a mirar prestando atención a las piezas que me señalas

antoniodelrio · Mensajepor **antoniodelrio** » 24 Abr 2018 22:24

Has dado en el clavo Sp01Shadow, se trata de la número 12.
Ahora a ver cómo me las apaño para sustituirlo. Descarto buscar recambios originales.
Muchas gracias

antoniodelrio · Mensajepor **antoniodelrio** » 24 Abr 2018 22:27

Mafoto, tu también habías acertado. No me había fijado en la segunda foto.
Gracias

Sp01Shadow · Mensajepor **Sp01Shadow** » 24 Abr 2018 22:44

Si conservas la parte que se te rompió, quizá puedas fabricarla tú mismo con una hoja de sierra, por el temple del metal, lima y paciencia. Es una idea. Aunque si la encuentras mejor.
Suerte.

mafoto47 · Mensajepor **mafoto47** » 25 Abr 2018 08:37

O intentar comprarlo aquí, que tienen un montón de recambios para la Toz
https://www.larrysguns.com/Products/Spri ... TZ-12.aspx

Enviado desde mi iPad utilizando Tapatalk Pro

carlosip35 · Mensajepor **carlosip35** » 29 Abr 2018 20:33

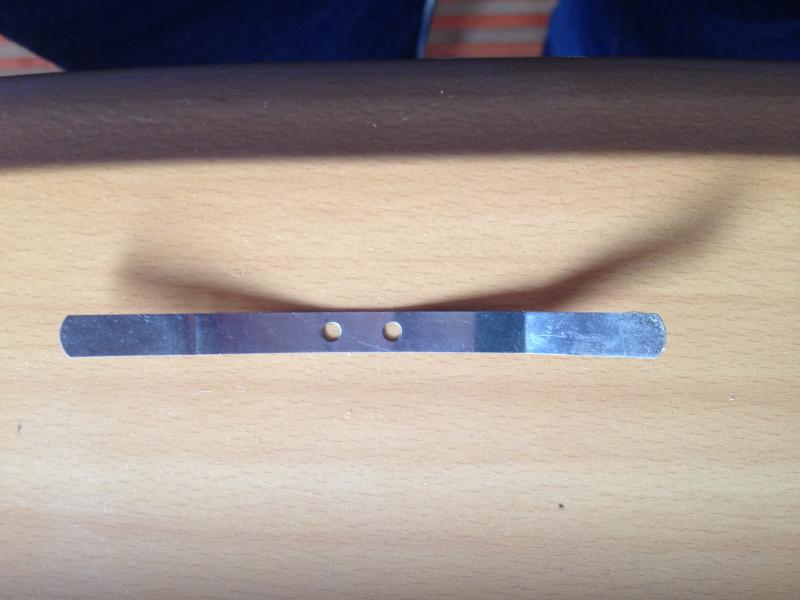

Esta pieza la puedes hacer de un fleje de una cinta de video VHF te mando una foto

carlosip35 · Mensajepor **carlosip35** » 29 Abr 2018 20:45

A mi me regalaron una toz 35 por ese problema la llevó a varios armeros y no supieron donde estaba la avería los agujeros del fleje son los justos para el tornillo tienes que limar con un esmeril hasta ajustarla y queda perfecta

skanaker · Mensajepor **skanaker** » 02 May 2018 11:46

Pablo García de Ibergrips, me ha conseguido varios repuestos originales para mí Toz.
Un saludote al Foro.
