El multifuncion M548 Cargo

CUENCA · Mensajepor **CUENCA** » 12 Nov 2013 16:11

Permitirme que sea tan cansino con el tema de los TOAs, pero a pesar de haber estado siempre en carros de combate, lo conozco lógicamente por el curso, por el día a día con ellos y porque siempre he considerado que era – a pesar de los años – un vehículo versátil y que estando la situación económica como esta, bien podía haber esperado el proyecto Pizarro, ya que el M113 y su familia cubre más que sobrado las funciones del VCI/VCC.
Y aprovecho esta “cuña” que os he metido, para poneros un largo ejemplo. Son todas las variantes que yo tengo del Cargo M548 del ejército americano, como muestra de lo que se le puede sacar a un vehículo, si uno se lo propone.
Lo más seguro que habrá más, pero esto es lo que yo tengo. Voy a poner las fotos de todos aquellos que tengo, pero relacionare todas las variantes que yo hasta el momento se que tienen.
Puntualizar, que el ejército americano utiliza la versión del M548 sin plataforma trasera para la carga de multitud de contenedores y shelters con todo tipo de funciones, talleres, almacenes de recambio, cargas de municiones específicas y funciones varias.
M-548 A1 – Versión de carga general con la caja trasera vacía.

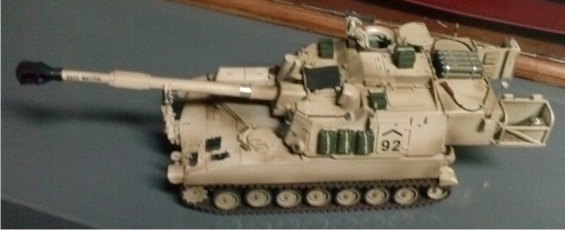

M-548 A1 Cargo Ammo - vehículo de municionamiento para las piezas ATP serie M108, M109 y M110 con grúa de riel en la caja de carga.
M-548 A1 Tank – versión cisterna con un deposito de 5.000 l.
M-548 A1 - con el radar localizador de morteros AN/MPQ-4A
M-548 A1 - con el radar localizador de morteros Greeen Archie Mk 2
M 548 Shilem - con el radar de artillería israelita EL-M-2310.
M-548 A1 Iluminator - con el radar AN/MPQ-61 del sistema AA HAWK
M-548 A1 - con el radar de defensa AA AN-TPS 25
M-548 A1 - con el radar táctico Tucman
M-548 A1 – con el radar táctico AN-TSQ-114
M-548 A1- con el sistema Tacjam (equipo AN-MLQ 34) de guerra electrónica
M 548 A1 - con el sistema M1015 Teampack (equipo AN-MSQ 103A) de guerra electrónica. Lleva conjuntado un remolque de 2 tm., con equipo electrónico auxiliar
M 548 A1- con el sistema M1015A1 Teampack de guerra electrónica. 2º vehículo del conjunto con diferente equipo electrónico.
M-548 A1 Skyguard – con el radar del sistema AA Skyguard
M-548 A1 Patriot - con el radar del sistema AA SAM Patriot.
M-548 A1 ADAMS – con el radar del sistema AA ADAMS

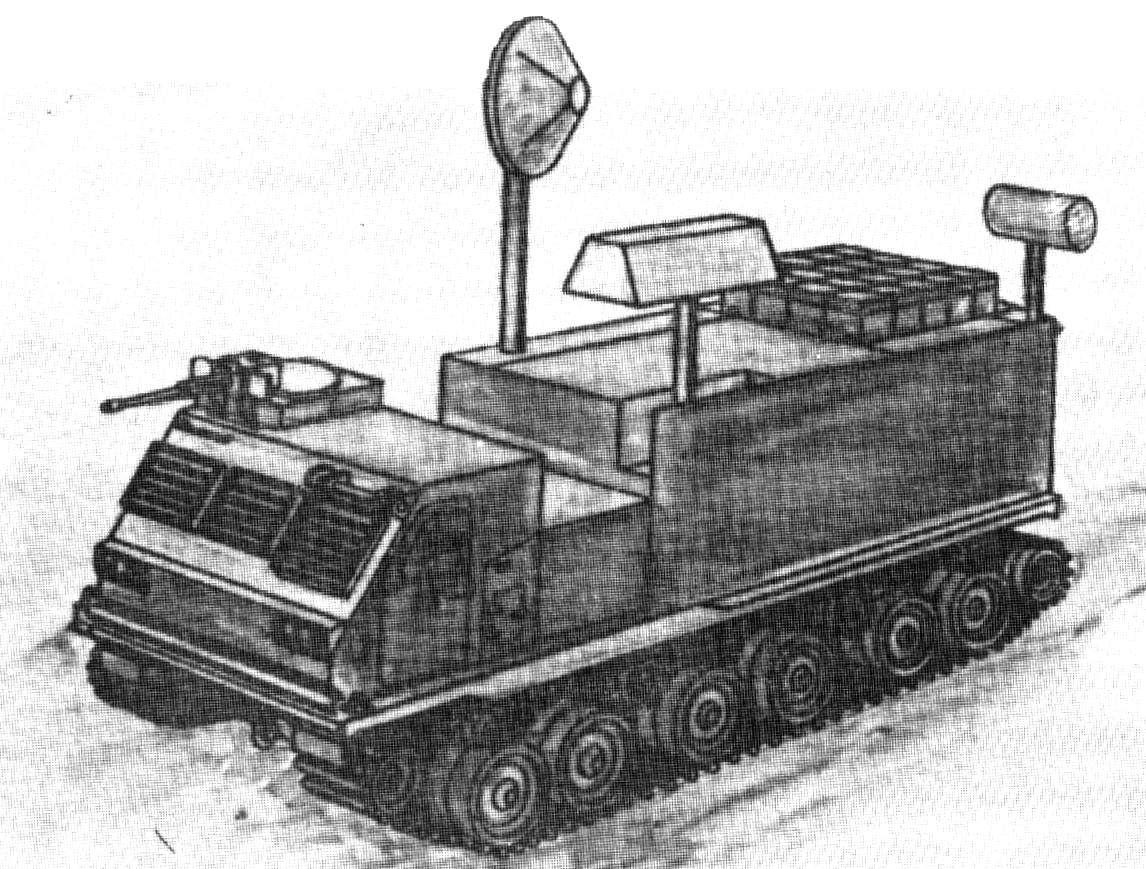

M-548 A1 SLUFAE A - Sistema de sembrado de minas con 30 tubos en formato cuadrangular
M-548 A1 SLUFAE B - Sistema de sembrado de minas con 30 tubos en formato alveolar.
M-548 A1 Welder – Modificación realizada en Vietnam para reparaciones de soldadura (muy necesario por continuas voladuras de puentes y estructuras metálicas de todo tipo)
M-548 A1 SAM-D – versión experimental con un montaje trasero de 6 misiles AA

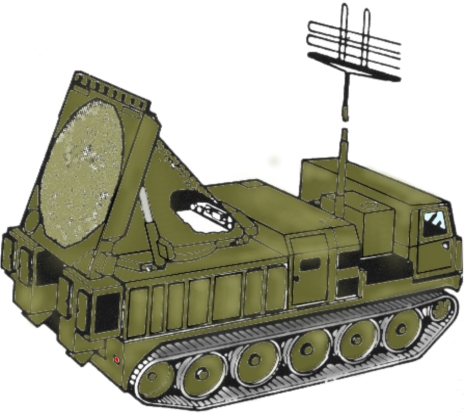

M-548 A1 SAM-D Radar – versión con el radar experimental para el montaje de misiles AA SAM-D 6
M-548 A1 Chaparral – con montaje de 4 misiles AA MIM-72A M730 Chaparral .
M-548 A1 Skorpion –equipado con 6 dispositivos (20 tubos por dispositivo) de colocación de minas
M548 A1 Vulcan con el sistema siembra minas M139 Vulcano con 4 contenedores de 40 lanzadores cada uno

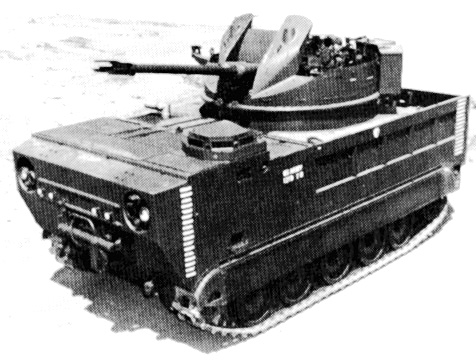

M-548 A1 Duster – Versión experimental AA con la torre del carro M42 Duster de 40 mm
M-548 A1 Ares Eagle - con el sistema AA Ares Eagle con dos cañones de 35 mm

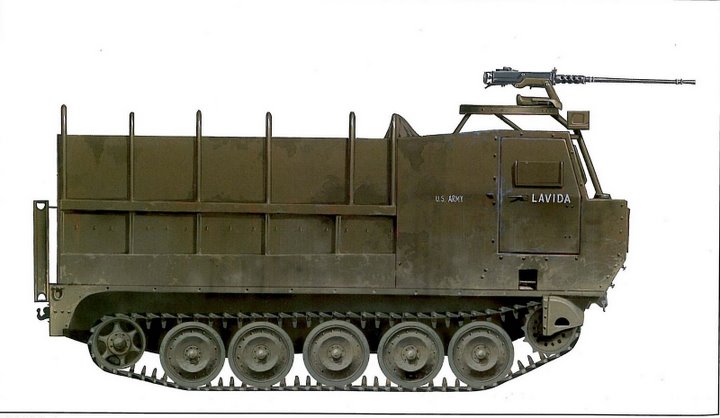

M-548 A1 Gun Cargo – con montaje M50 con 4 ametralladoras del .50 cal
M-548 A1 Cargo NAM - del National Army Museum. Vehículo de demostración a visitas y exposiciones
M-548 A1- con pala y equipo quitanieves
M-548 A1 ARV Recovery – versión de recuperación con grúa de 5 toneladas
M-548 A1 Flame- con equipo lanzallamas
M-548 A1 Flame Tank (XM45E1) – con deposito de recarga de combustible incendiario del M-548 A1 Flame
M-548 A1 Firefighting – contra incendios
M-548 A1 – ambulancia
M-548 A1 Workshop – equipo compuesto por 4 vehículos M-548 con shelters para mantenimiento y reparaciones. Estos son:
• M-548 A1Workshop E – electricidad
• M-548 A1Workshop M ¬– mecánica
• M-548 A1Workshop O – óptica y electrónica
• M-548 A1Workshop R - almacén de recambios.
Cada uno de estos M-548 lleva 1 remolque de 2 toneladas.
M-548 A1 Generator – con un generador de corriente
M-548 A1 Lubrication Equipment - Versión equipada con un completo equipo de engrase y lubricación.
M-548 A1 Meteo – shelter con una central meteorológica
M-548 A1 Ammo Tank – versión para municionamiento de los carros de combate dotado de grandes alveolos a ambos lados de la caja de carga.
M-548 A1 – plataforma de lanzamiento de 3 misiles AA M-727 SAM Hawk
M-548 S – versión alargada con 6 ruedas y caja trasera cerrada. Uso para mantenimiento y reparaciones.
M-548 A3 - Versión de carga mejorada con el motor del M113 A3
M-667 A1 - vehículo portador del misil táctico MG-M52G Lance equipado con grúa elevadora.
M-687 A1 – versión con el lanzador del misil táctico MG-M52G Lance
M-688 A1 – 2ª versión para el traslado del misil táctico MG-M52G Lance
M-696 A1 ARV – versión de recuperación con una grúa de 5.000 kg.

CUENCA · Mensajepor **CUENCA** » 12 Nov 2013 16:20

Voy metiendo imagenes.

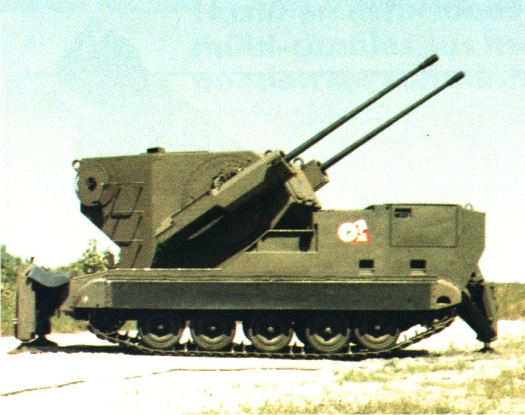

1.- M548 A1 AAA con la torre del carro M42 Duster de 40 mm sist.

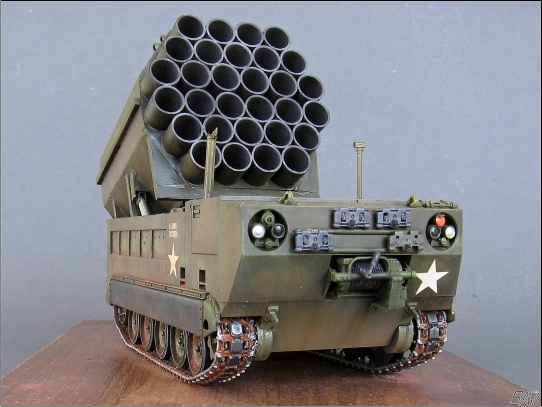

2.- M548 A1 (con sist. siembraminas SLUFAE - variante B

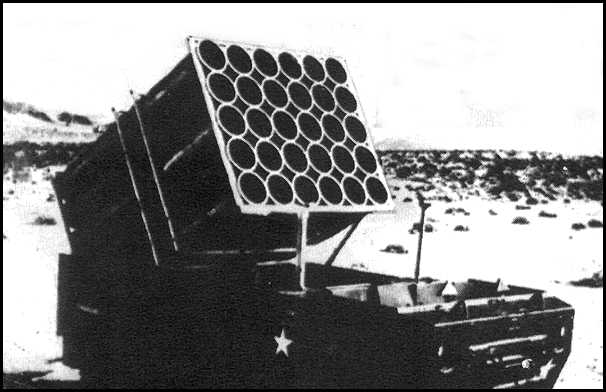

3.- M548 A1 (con sist. siembraminas SLUFAE - variante A

CUENCA · Mensajepor **CUENCA** » 12 Nov 2013 16:25

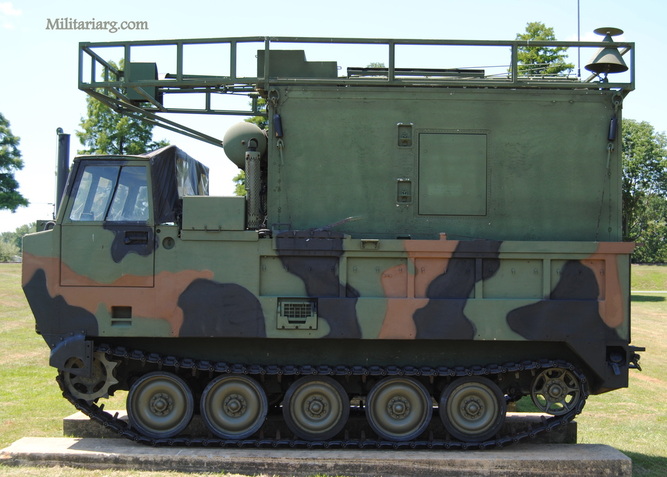

4.- M548 A1 Cargo base de toda la familia.
5.- M548 A1 Cargo del National Army Museum

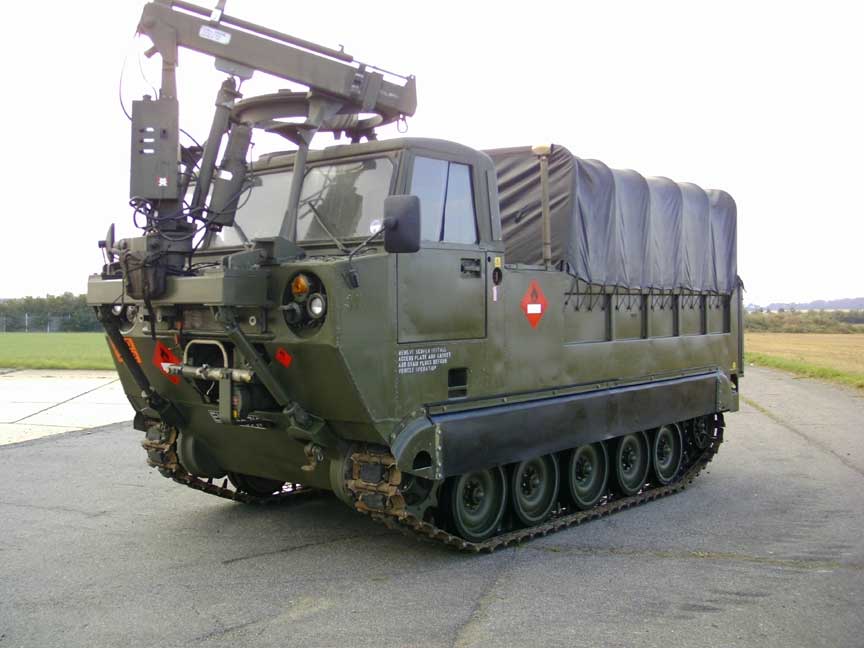

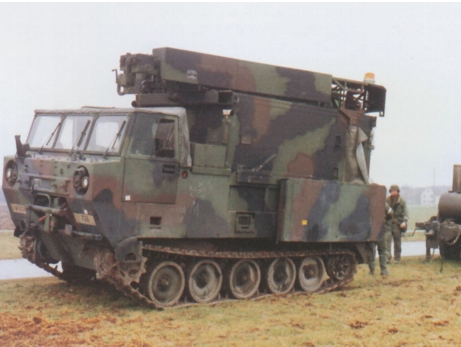

6.- M548 A1 Ammunition Resupply - versión de municionamiento de la familia ATP 108-109-110 con viga de carga en el techo.

CUENCA · Mensajepor **CUENCA** » 12 Nov 2013 16:29

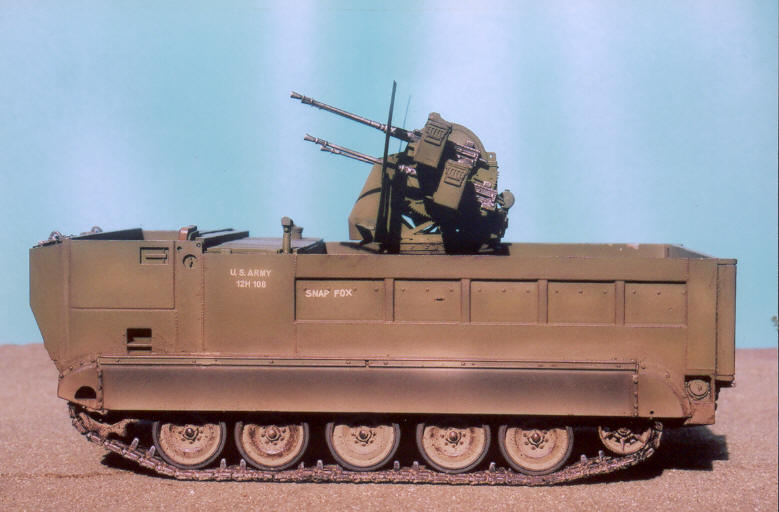

7.-M548 A1 Ares Eagle con el sist. antiaéreo Ares Eagle con dos cañones de 35 mm Oerlikon Contraves
8.-M548 A1 con el radar del sistema AA SAM ADAMS. NO ES una variante del chasis del Bradley sino una modificacion alargada del M548 Cargo
9.-M548 A1 con el radar del sistema AA SAM Patriot

CUENCA · Mensajepor **CUENCA** » 12 Nov 2013 16:34

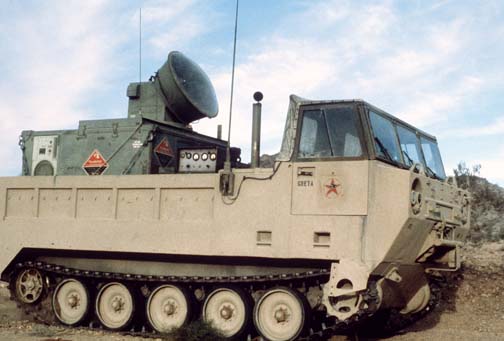

10.- M548 A1 con radar táctico
11.- M548 A1 con el radar AN-MPQ-4A
12.- M548 A1 con el radar del sist. SAM Patriot

CUENCA · Mensajepor **CUENCA** » 12 Nov 2013 16:37

13.-M548 A1 WE con el sistema XM1015 Teampack (equipo AN-MSQ 103A) - 2º vehículo
14.-M548 A1 WE con el sistema Tacjam (equipo AN-MLQ 34) de guerra electrónica
15.-M548 A1 con sist. siembra minas M139 Vulcano

CUENCA · Mensajepor **CUENCA** » 12 Nov 2013 16:41

16.-M548 A1 de municionamiento
17.-M548 A1 con pala quita nieves
18.-M548 A1 WE con sistema XM1015 Teampack (equipo AN-MSQ 103A) de guerra electrónica.

CUENCA · Mensajepor **CUENCA** » 12 Nov 2013 16:44

Mañana pongo mas, que me voy que tengo curro. Un abrazo y espero que interese el tema.

Truman · Mensajepor **Truman** » 12 Nov 2013 21:35

CUENCA escribió:Mañana pongo mas, que me voy que tengo curro. Un abrazo y espero que interese el tema.

¡Joder!

Gracias. A esperar se ha dicho.

GUAN-ACHINECH · Mensajepor **GUAN-ACHINECH** » 12 Nov 2013 23:47

Interesa, interesa y mucho. Esperaremos a la siguiente entrega ...

CUENCA · Mensajepor **CUENCA** » 13 Nov 2013 08:31

Buenos días colegas. Antes de empezar el curro con mi gente os termino de mandar las imagenes que que me quedan del M548.
Espero que siga siendo de vuestro interés.
PD: Al final os pondré unas de unas versiones empleadas por algunas policías USA y unas variantes civiles de protección civil y bomberos.
19.-M548 A1 lanzallamas.Esta versión lleva un deposito de 500 litros de material combustible incendiario. Va emparejado con otra versión que es su suministrador de material. En esta imagen mia, el sitio donde deberia ir el montaje del lanzallamas, se ha reemplazado por un montaje M2 para una 12,70 HB.
20.-M548 A1 Gun Cargo con 4 ametralladoras del .50 cal
21.-M548 A1 Fuel Tank. Es una versión cisterna con capacidad para 5.000 l., de combustible. Es la misma versión que utiliza el M548 A1 Fuel Tank para el combustible incendiario formando pareja con el M548 lanzallamas.

CUENCA · Mensajepor **CUENCA** » 13 Nov 2013 08:43

22.-M548 A2 con el sistema de comunicaciones AN-TSQ 114

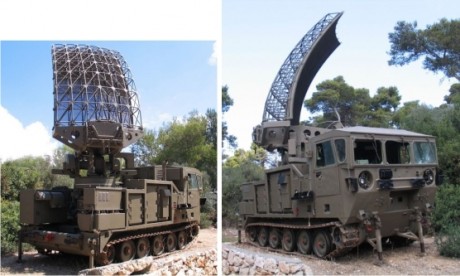

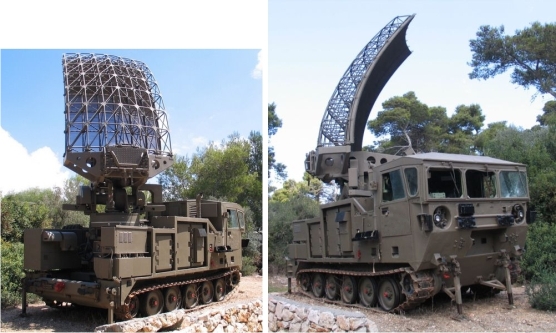

23.-M548 A1 Shilem con el radar de artillería israelita EL-M-2310. Esta version fue aquirida por EEUU para pruebas de evaluacion. No puedo asegurar si al final fue adoptado en plantilla.

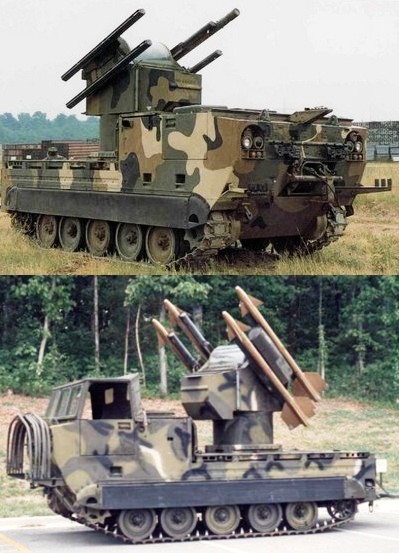

24.-M548 A1 con el sistema antiaereo MIM-72A M730 Chaparral con 4 misiles. Este misil es una versión terrestre del misil aire-aire Chaparral.

CUENCA · Mensajepor **CUENCA** » 13 Nov 2013 08:46

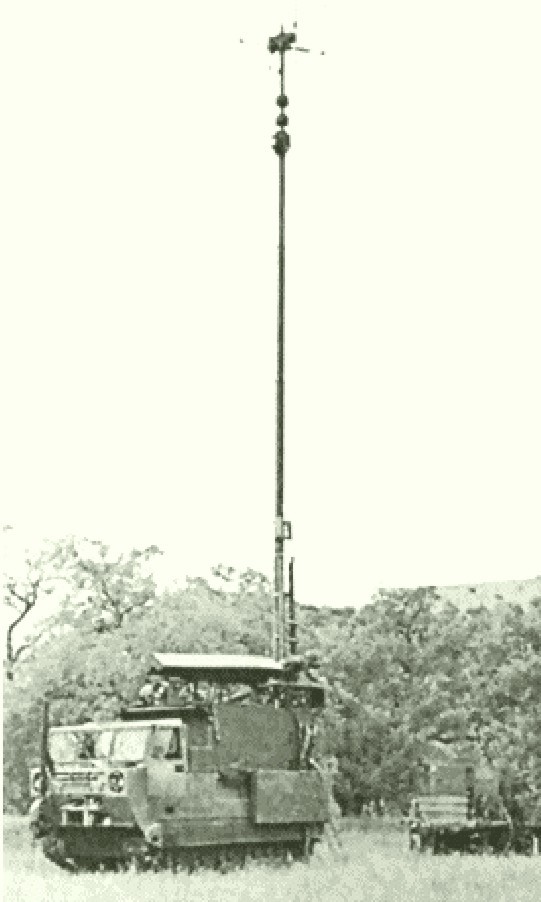

25.-M548 A1 con el radar táctico AN-TSQ-114

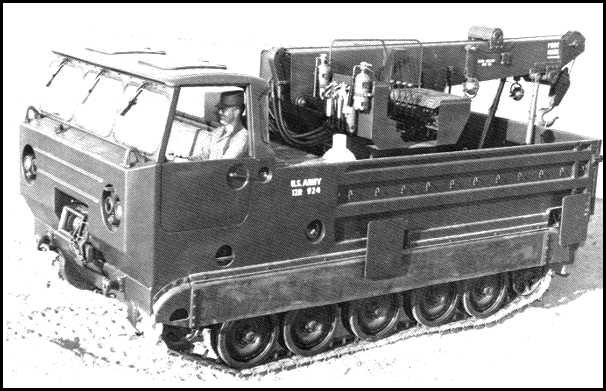

26.-M548 A1 ARV de recuperación dotado de grúa de 5.000 kg.
27.-M548 A3 es un M548 A1 pero con el motor del M113A3. Es la versión mas moderna del M548

CUENCA · Mensajepor **CUENCA** » 13 Nov 2013 09:02

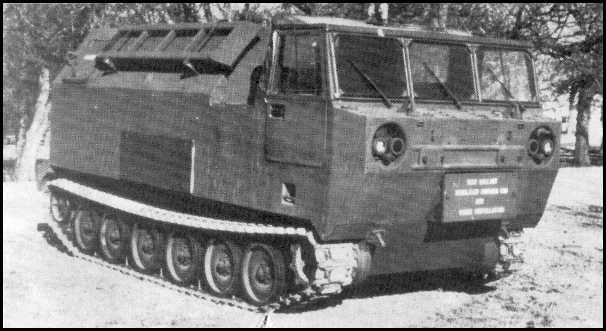

28.-M548 S - versión con 6 ruedas - taller de campaña en diversas configuraciones, armamento, óptica-electrónica, hidráulica y almacén de recambio.(FOTO INFERIOR)
Esta misma versión se utiliza como vehículo de municionamiento para carros con una estructura trasera mas cuadrada, dotada de alvéolos laterales.

VERSIONES DE PROTECCION CIVIL

Los M548 por su capacidad de carga son empleados con equipos contra incendios por diversos estados de EEUU.

29.-M548 A1 contra incendios.
30.-M548 A1 contraincendios (2)

CUENCA · Mensajepor **CUENCA** » 13 Nov 2013 09:19

31.-M548 A1 contra incendios (3)
32.-M548 A1 contra incendios (4). Con un curioso sistema de pintado, usado por la empresa que los utiliza en una explotación forestal.
33.-M548 Hellcat Extreme Terrain Wildland Vehicle, empleado para control, vigilancia y trabajos varios en zonas forestales.

De las versiones policiales, solo tengo dos imagenes de la policía de Tampa (del SWAT)y estan muy borroas porque se ve de lejos. Ya buscare alguna mejor.
