Medida y tipo de rosca

[general]

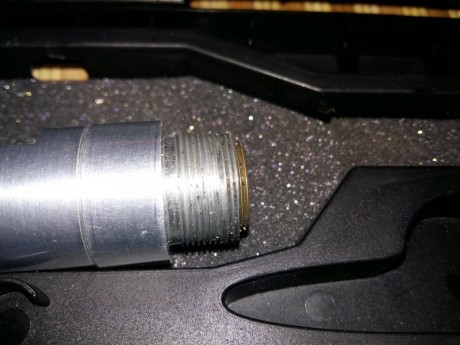

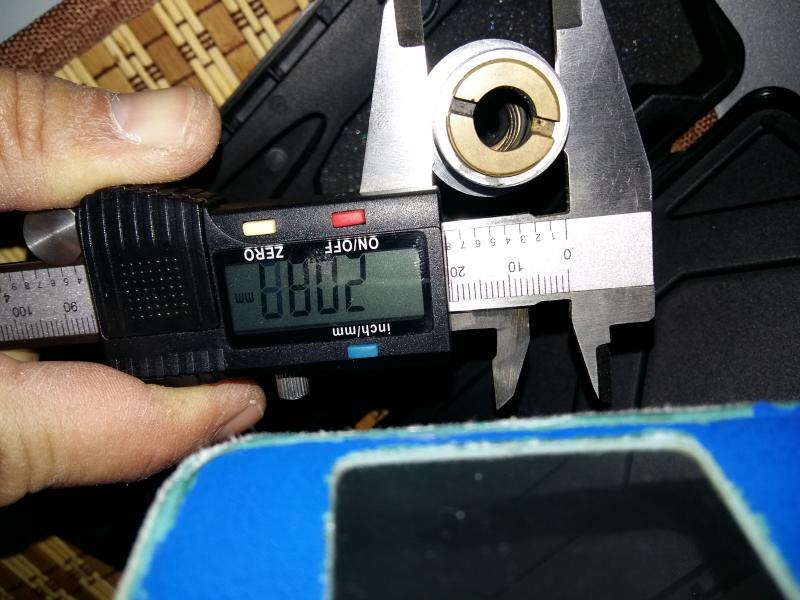

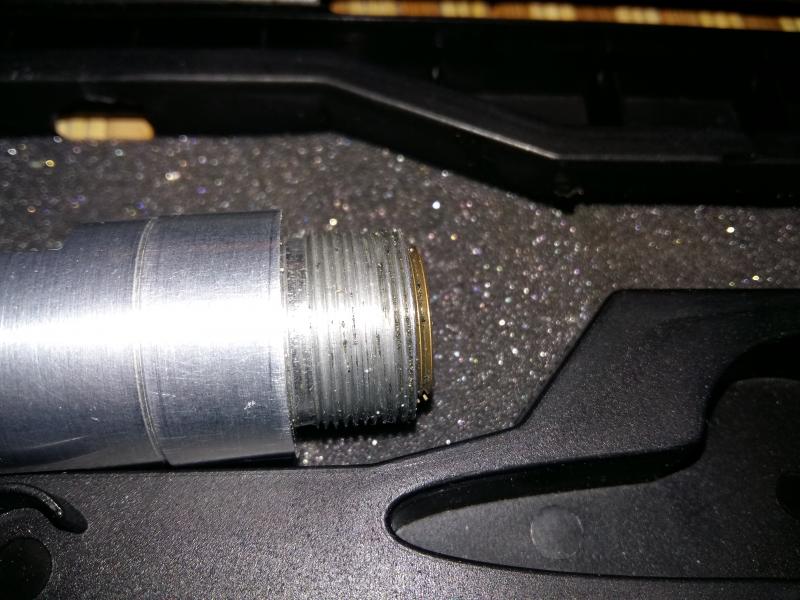

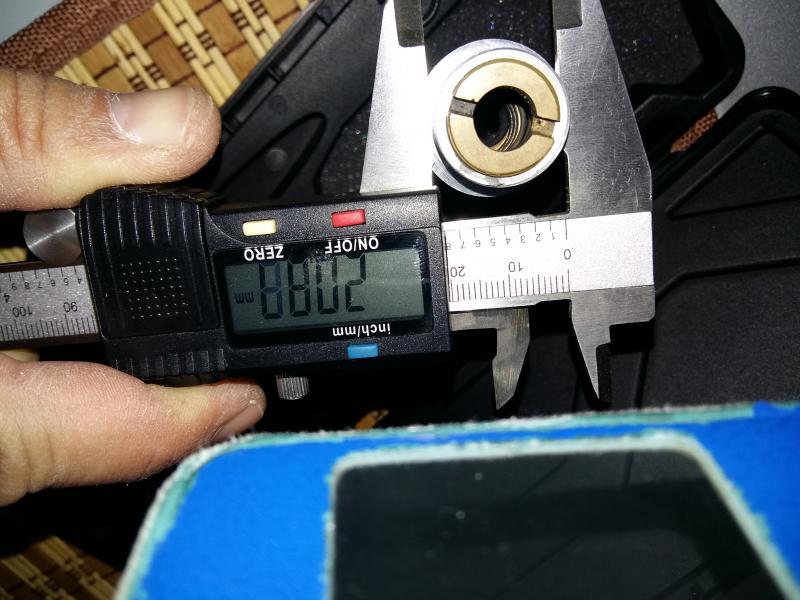

Alguien me puede decir que tipo de rosca es esta? Se trata de un adaptador de un moderador Unique.

[manolosolo]

Podría ser Métrica 22.....habría que probar con una tuerca de esa medida, o unas galgas
Saludos.

[zuloski]

Lo suyo son unas galgas y sabes el paso de rosca me e encontrado roscas métricas en medidas que no se corresponden con la medidas estándar

[quimserra]

Buenos días.
Según el folleto del fabricante, (no dispongo de él, lo he encontrado por internet).
Las medidas de la rosca son: 12,50 mm. de diámetro y el paso de rosca 20 hilos.
Puesto que el fabricante es francés y allí tienen la costumbre de convertir todo lo que pueden al sistema métrico, yo creo que por lógica de las medidas y los años que tienen, deben ser de paso Withvorth, o sea diámetro 1/2 pulgada y paso 20 hilos por pulgada.
Cordialmente.

[general]

Muchas gracias. Me has sido de mucha ayuda.

[manolosolo]

Si esas son las medidas correctas, esa es una rosca de media pulgada SAE, lo que se conoce aquí en cualquier tornilleria, porque le dices UNF, igual, ni se enteran de que les hablas................
Exactamente, es rosca 1/2 pulgada UNF, la habitual y standard en moderadores de aire comprimido, 1/2" y 20 hilos por pulgada.
NO EXISTE ninguna rosca métrica standard de diametro 12,5, ni 12 y pico, ni tan siquiera, de 13 mm. De 12, pasa a 14, saltandose el 12+1.......

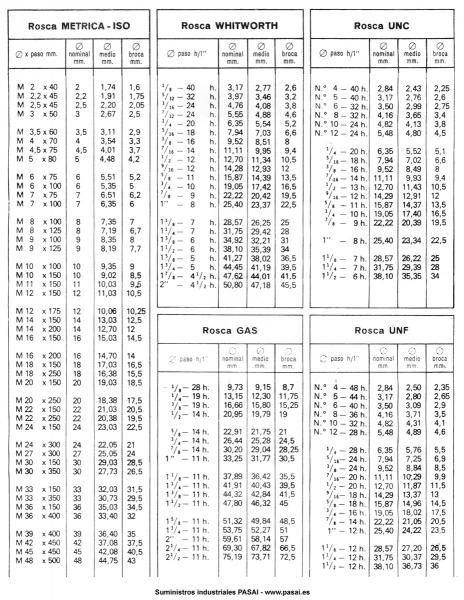

Os dejo una tabla muy útil en estos casos....
Saludos.

[zuloski]

Correcto manolo esa tabla es la que e usado desde que soy aficionado al torno y como bien se ve en el paso nominal osea virgen el material a de tener 12,7 y en el interior 11,5 con su correspondiente tolerancia una vez echa la rosca

[kamel]

Alguien me puede decir que tipo de rosca es esta? Se trata de un adaptador de un moderador Unique.

Por las medidas,prueba con el tapón de botellines de la crosman a mi me da el mismo diámetro y es 28 hilos×pulgada

[kamel]

Aparte de eso yo he visto roscas en diámetros raros lo digo porque soy tornero fresador y me he encontardo en diametros de 80Mm roscas finas etc.
Eso lo hacen los fabricantes para que vayas a morir a ellos y más en armas yo me he encontrado en armas americanas y sobre todo en los tornillos de las monturas de diametro 3.4 que cuando se ha jodio a repasar a M4 por no encontrarlos ni en pulgadas sobre todo en mossberg y ruger buenas armas pero eso hay
Saludos

[kamel]

El último paso raro con el que me he encontrado es el M16×100 y los juegos de machos se encuentran pero pagando los muy muy bien unos 80€ y este paso rosca lo lleva un rifle del 17hmr de fabricación nacional en el cañón para el freno boca

[jaferdo]

buenas tardes
en este enlace hay otra tabla con paso de rosca
https://www.patricioruiz.es/wp-content/u ... roscas.pdf
como se puede ver en metrica 13 existe y con varios pasos
un saludo

[manolosolo]

Pues a bote pronto, en esa tabla, al principio también falta ya una rosca normalizada, que si existe, y es muy difícil de encontrar...... a ver si sabes cual es......... Pues es la de M 3,5X60......
Se llaman normalizadas, por eso, para haber un standard, pero con un torno, puedes hacer roscas de la medida y paso que te de la gana....
Saludos.

[wibols]

El último paso raro con el que me he encontrado es el M16×100 y los juegos de machos se encuentran pero pagando los muy muy bien unos 80€ y este paso rosca lo lleva un rifle del 17hmr de fabricación nacional en el cañón para el freno boca

Mas jodida es la saiga, M14x0,75 rosca izquierdas....

[kamel]

El último paso raro con el que me he encontrado es el M16×100 y los juegos de machos se encuentran pero pagando los muy muy bien unos 80€ y este paso rosca lo lleva un rifle del 17hmr de fabricación nacional en el cañón para el freno boca

Mas jodida es la saiga, M14x0,75 rosca izquierdas....

Joder con los fabricantes de armas ya les vale se te jode esa rosca y te clavan una pasta.

[Abil]

Mira que son retorcidos los tíos de las roscas.

Yo he comprado algún macho y terraja de rosca "rara" en Aliexpres para uso personal en bricolaje, que van a ser ocasiones contadas y materiales no muy duros. Un taller no se va a arriesgar. La calidad mejor de lo que me esperaba. Bastante mejor que lo del Lidl. Previamente he preguntado en suministradores industriales y lo normal es que no lo tengan o si lo tienen te clavan. Primero pruebo su funcionamiento por si me puede fastidiar la pieza. Tecla & Chiara creo que es la tienda, pero habrá mas, y tienen a izquierdas también. Merece la pena el riesgo.
