Problemas en el montaje de Gamo Pr15

[Dani_Hunter]

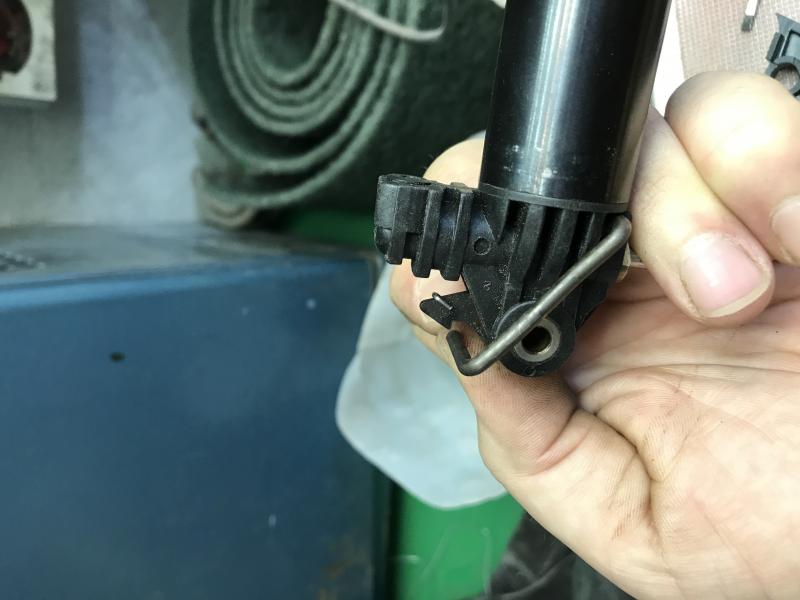

Buenas pues después de muchos años con esta pistola en el cajón desmontada porque no tenía fuerza me animo a cambiarle las juntas y prepararla un poco, viendo algunos hilos antiguos sobre compañeros que an tuneado está pistola y el despiece tengo dudas al montarla a ver si alguien que la tenga me puede ayudar el muelle largo tengo dudas que vaya colocado pero en el despiece no lo situo y la varilla doblada que va en la válvula no me deja cerrar la pistola al comprimir el pistón. Gracias de antemano un saludo

[Frees_20]

Buenas, por partes:

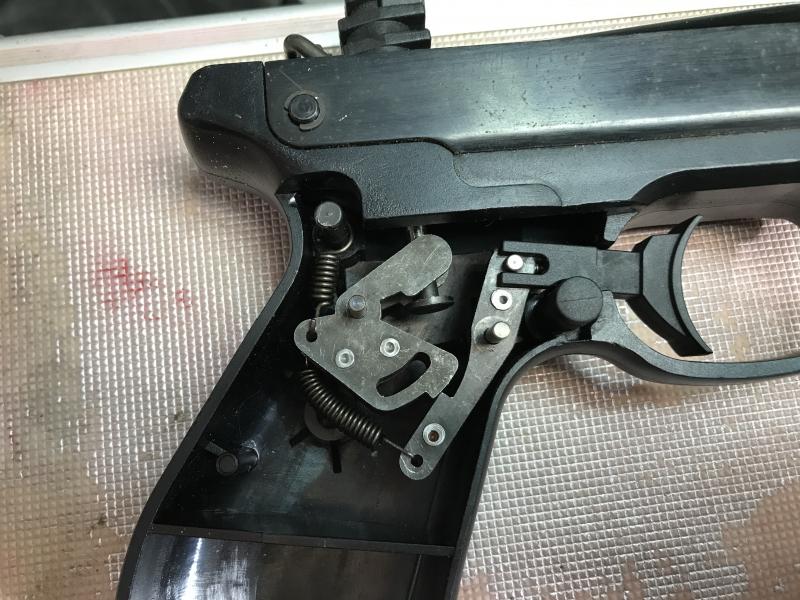

-Respecto a muelle creo que se ve claro donde va en la foto.


- Respecto a la pieza que te impide cerrarla , si miras en el despiece es la que conecta la pieza 2249 2 con 2222 0,esta última lleva un pequeño agujero por donde entra y fijate que tiene un lado mas largo que otro.
http://www.sermasports.com/PRODUCTOS/pistolas_gamo/DESPIECES-PISTOLAS-GAMO/despiece-pr-15-1-version.htm

[Dani_Hunter]

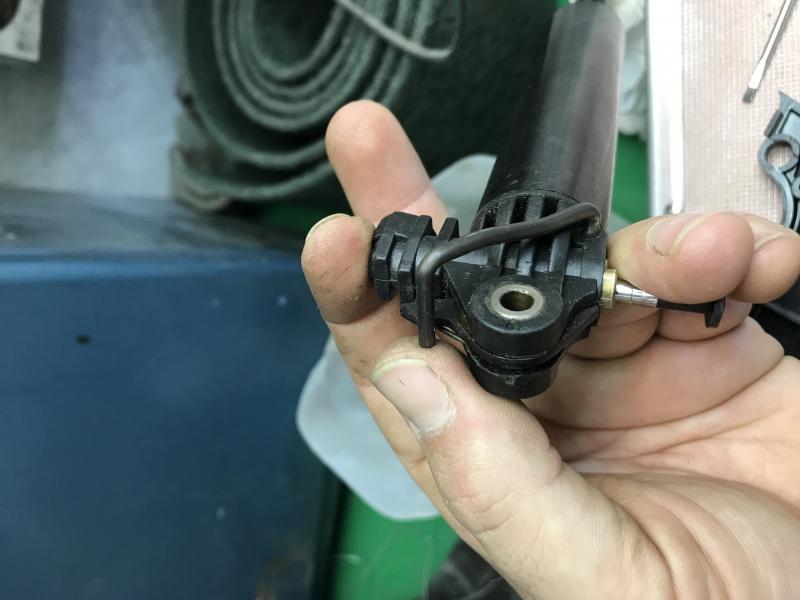

Muchas gracias por contestar la parte del gatillo lo tengo solucionado pero la especie de U si veo el despiece y tiene una parte más corta q se ve señalada lo q no sé cuál es su función si es levantar el gatillo de la válvula.

[Frees_20]

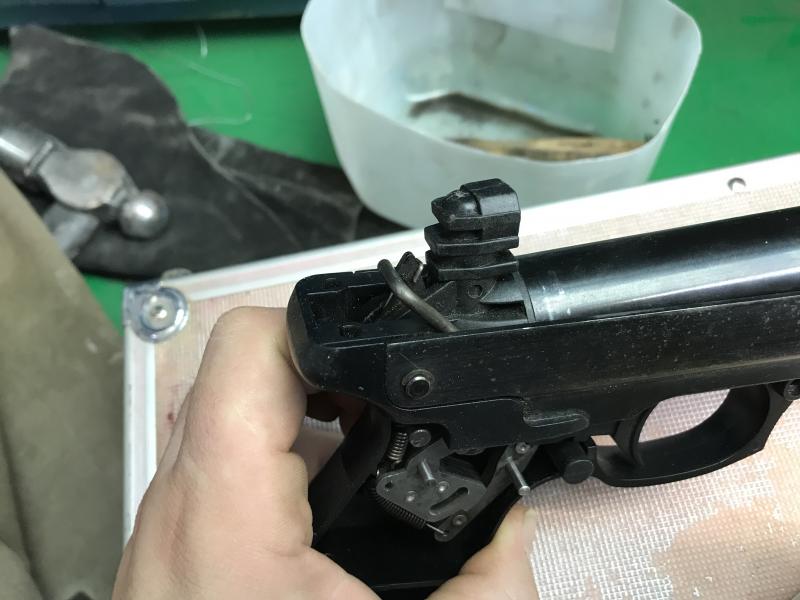

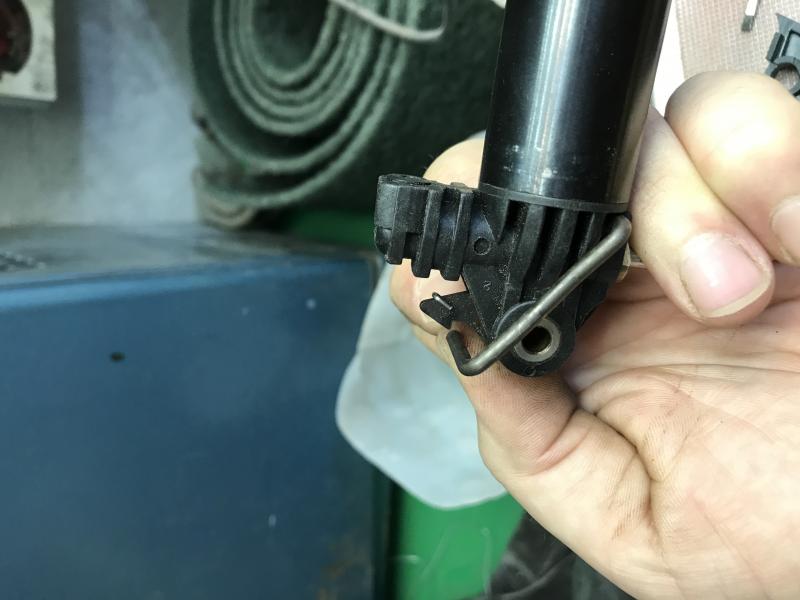

Ese pieza conecta con las piezas que te he comentado. En la foto marcado con rojo, se ve por donde va metida con la pieza que te falta:
