Buenas de nuevo, esta vez les traigo una modificación que he realizado sobre un Airforce Talon SS. Mi intención era transformarlo en un Condor, aunque ya tengo uno me he dado cuenta que cuando le pongo el visor necesito unas monturas altas, pero si utilizo armazón del Talon este me permite utilizar unas monturas muy bajas, con lo que consigo acortar la distancia entre el cañón y la mira telescópica.

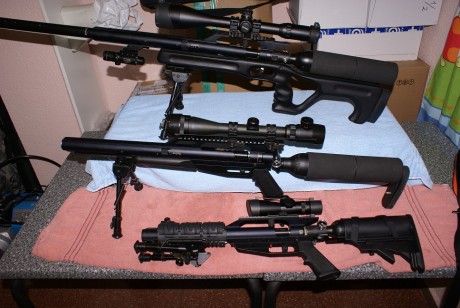

Pero vamos al problema, tengo una culata Doug Russell que es fantástica y me gusta mucho, el tema es que mis rifles están bastante customizados y cuando pongo esta culata con el adaptador E-TAC (que llevan todos ellos) la botella sobre sale por detrás de la culata y le da un aspecto muy feo y un tanto incomodo para disparar.
Dando vueltas al tarro, llegue a la conclusión que habría que desplazar el gatillo y la culata unos centímetros para compensar la instalación del E-TAC y de esta forma estéticamente conseguíamos que el final de la culata coincida con la botella y de paso mejoramos el encare del arma ya que acercamos todo el conjunto del disparador hacia nosotros.
Airforce modificar culata y gatillo.
Airforce modificar culata y gatillo.
- Adjuntos
-
-

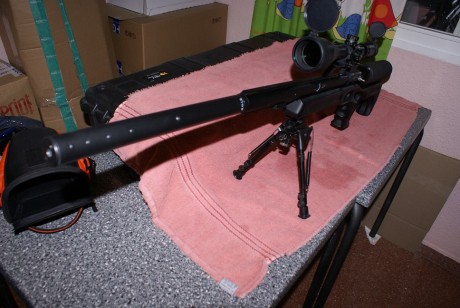

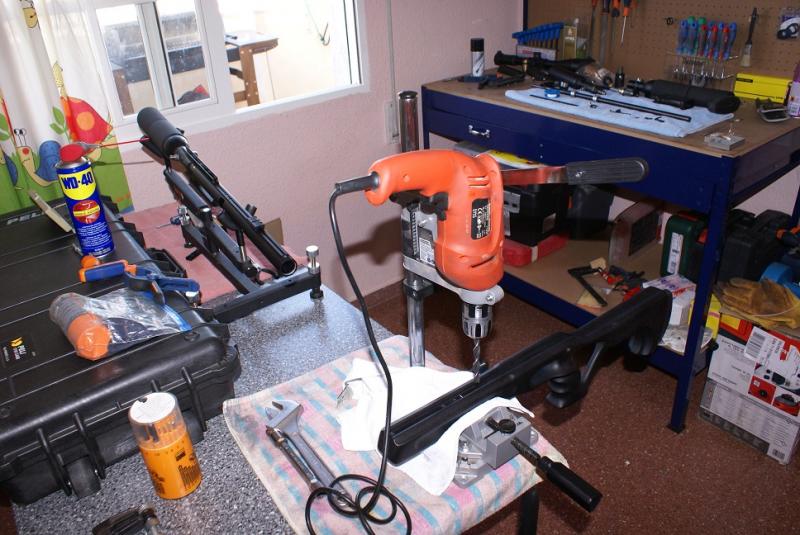

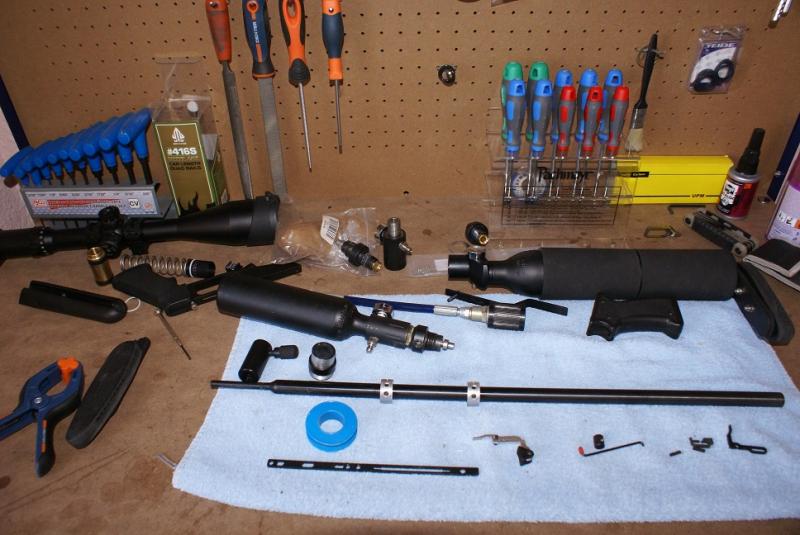

- Tomamos medidas y preparamos el área de trabajo.
-
-
-

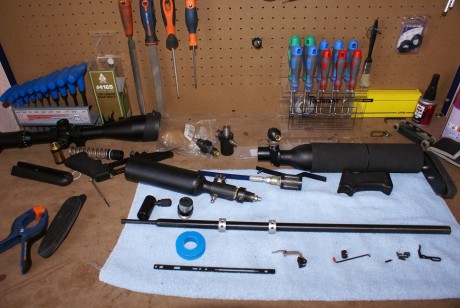

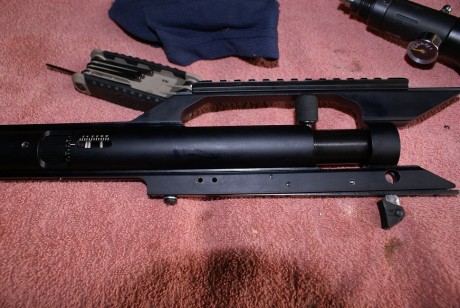

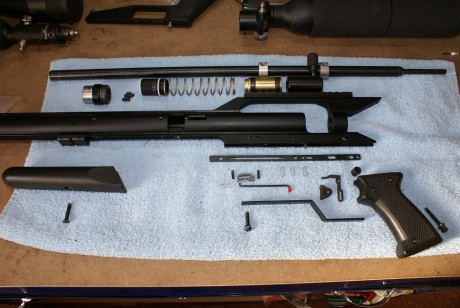

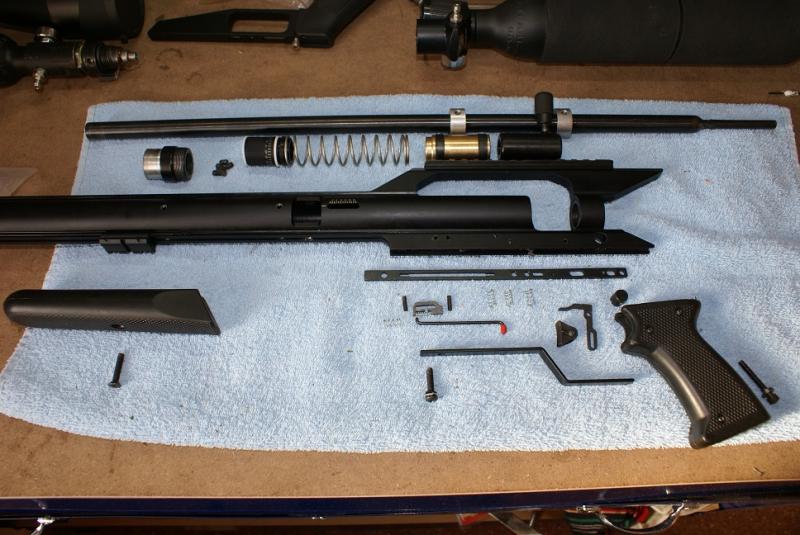

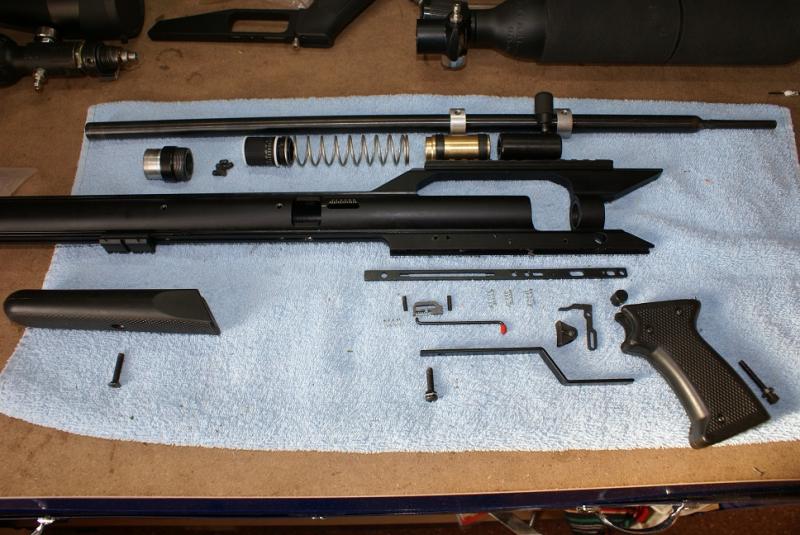

- Preparamos el arma.
-
-
-

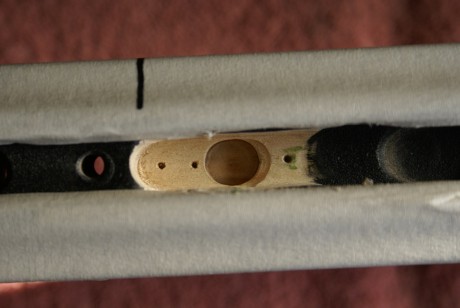

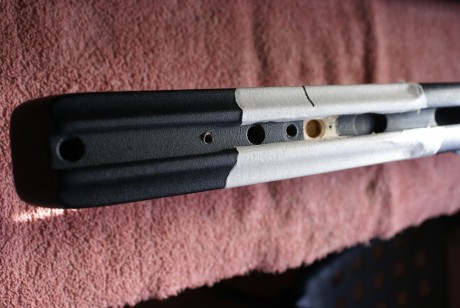

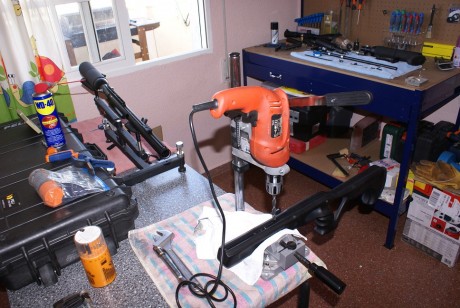

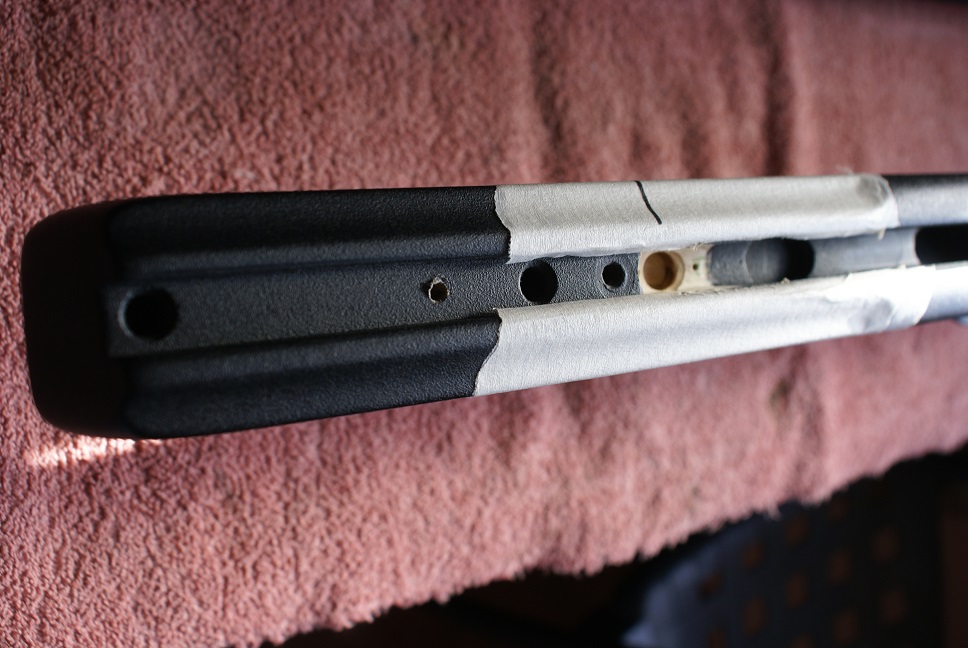

- Con ayuda del taladro y la dremel, alargamos la guÃa central de la culata, hay que tener en cuenta que todo el espacio que ganemos por aquÃ, luego habrá que añadÃrselo al gatillo para compensar estas distancias.
-
Airforce modificar culata y gatillo.
Posteriormente, marcamos donde habrá que hacer el agujero para pasar el tornillo que sujeta el arco guardamonte.

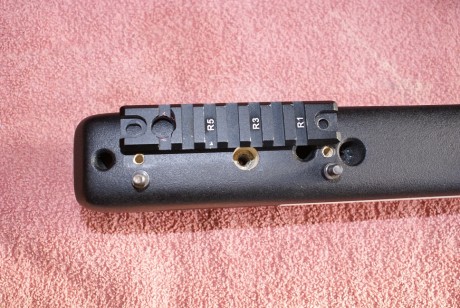

Esta culata estaba preparada para que puedas desmontar el cañón y cambiarlo sin necesidad de quitarla, hemos puesto un raíl picantinny y de paso hemos disimulado alguno de los agujeros que hemos hecho.
Esta culata estaba preparada para que puedas desmontar el cañón y cambiarlo sin necesidad de quitarla, hemos puesto un raíl picantinny y de paso hemos disimulado alguno de los agujeros que hemos hecho.
- Adjuntos
-
-
-
-
-
-
Airforce modificar culata y gatillo.

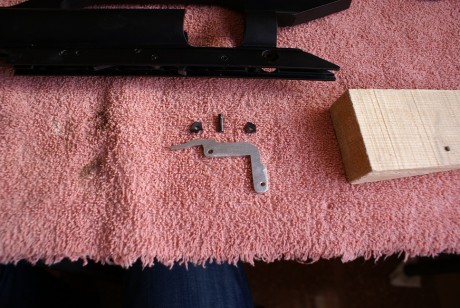

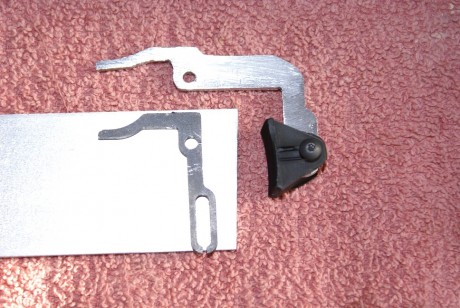

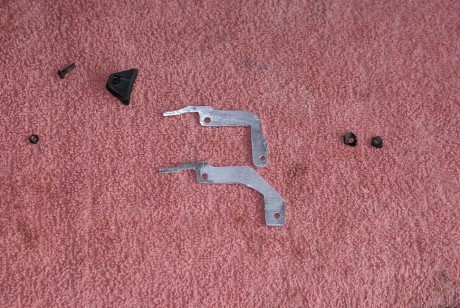

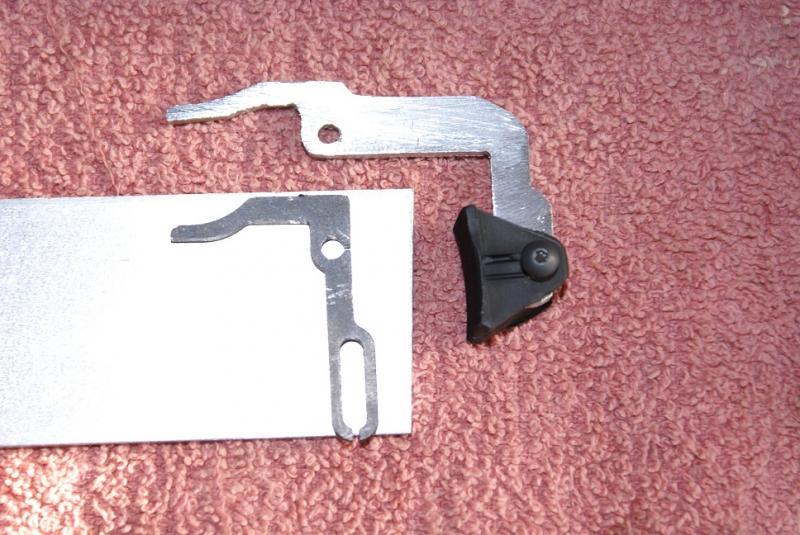

Fabricar un gatillo nuevo. Utilice un trozo de aluminio de 2mm, este material es muy fácil de trabajar. Siguiendo el patrón original, pero modificando el final del gatillo, me salía esto:
- Adjuntos
-
-
-
-
-
-

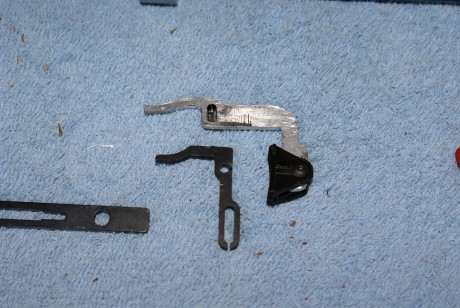

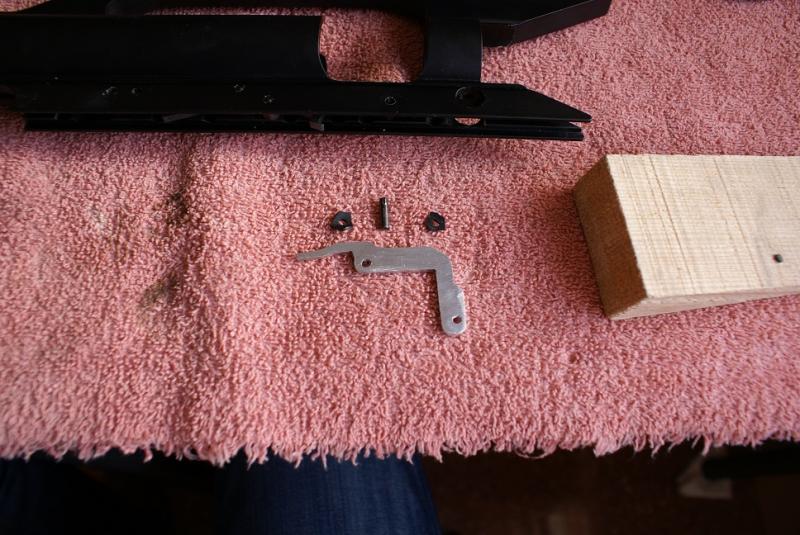

- Como la chapa de aluminio media 2mm y el grosor original del gatillo si no recuerdo mal era de 3,5 utilice unas toricas de fabricación casera.
-
Airforce modificar culata y gatillo.
Como tenía que retrasar toda la culata, se nos presentaba el problema del seguro y ante el reto de diseñar algo … pues nada que fui a lo práctico y decidí anularlo.
- Adjuntos
-
-
-
-
-
-

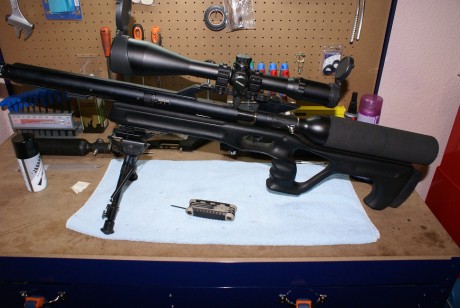

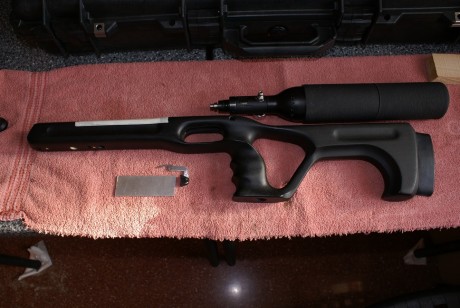

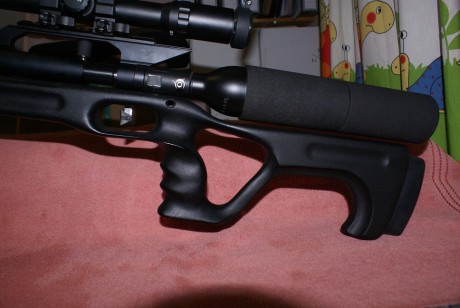

- Aquà vemos a modo de ejemplo como quedaba la botella en relación a la culata antes de modificarlo.
-
Airforce modificar culata y gatillo.

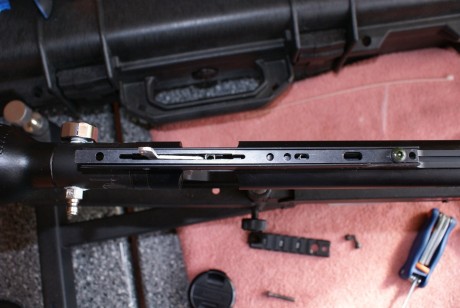

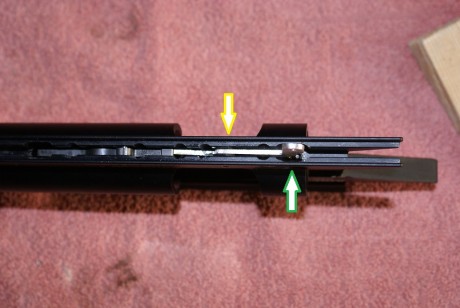

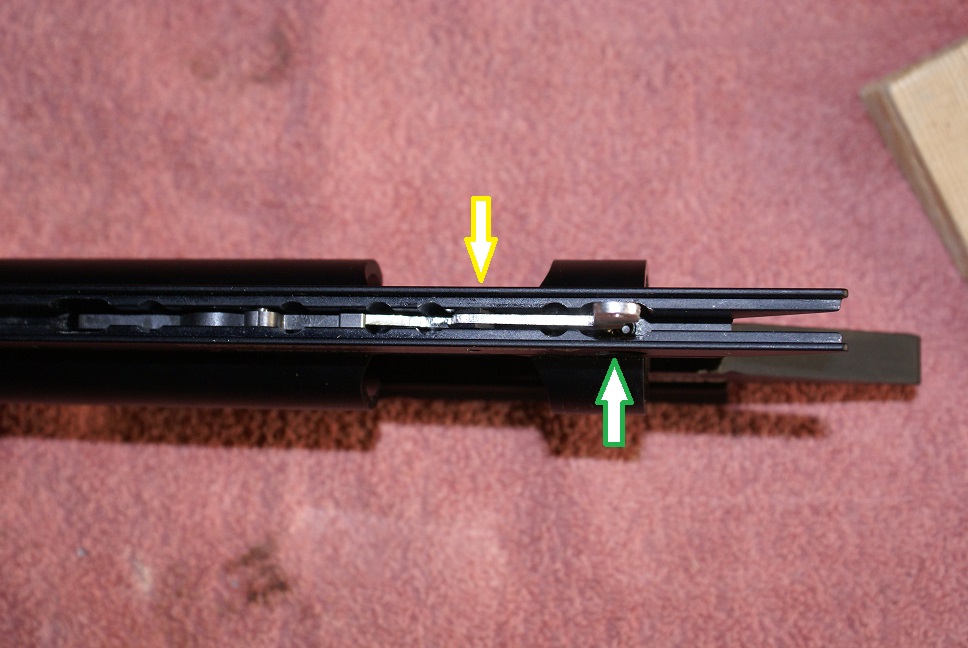

Como podemos ver en la imagen, la flecha amarilla indica la ubicación original del gatillo y la flecha verde nos muestra donde ha quedado ubicado después de la modificación.
- Adjuntos
-
-
-
-

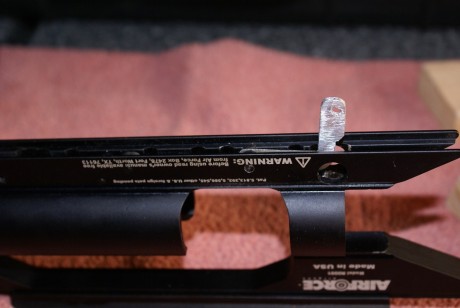

- Vemos como el gatillo llega ahora hasta donde estarÃa el pasador para sujetar la empuñadura original.
-
-
-

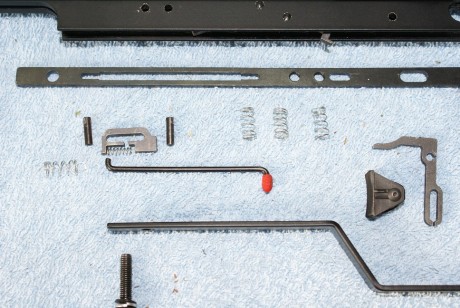

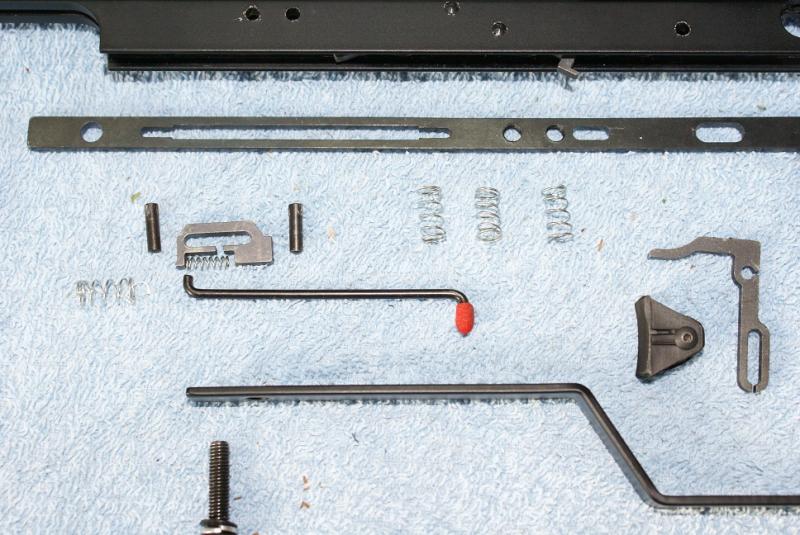

- Luego hemos cogido la pieza que sujeta los muelles del mecanismo de disparo y sirve a la vez de guÃa del seguro, pues bien, hay que montarla en sentido contrario a como viene de la casa, de esta forma nos servirá de guÃa al gatillo sin tener que taladrar ni modificar nada.
-
Airforce modificar culata y gatillo.
Aquí vemos como queda una vez puesta la tapa del mecanismo de disparo en sentido contrario al habitual.
- Adjuntos
-
-
-
-
-
-

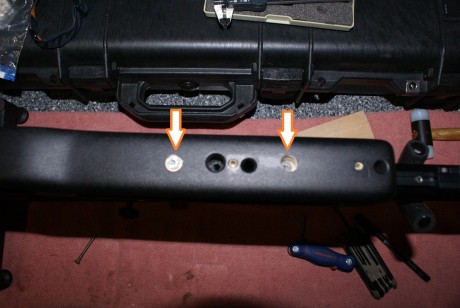

- Terminado todo el conjunto de disparo, procedemos a unir la culata al rifle. Hemos tenido que practicar dos agujeros, uno para pasar el tornillo que va al conjunto del disparador y otro que va donde estaba el guardamos original.
-
Airforce modificar culata y gatillo.
El tema está en que una vez, montado todo en su sitio, me dio la impresión que el gatillo seguía quedando un poco lejos, pues nada, paciencia y a probar otra cosa.
- Adjuntos
-
-
-
-
