Piezas tigre

[Ronda.]

Hola! Estoy buscando por internet y no veo nada también barajo la posibilidad de que va a ser difícil por no decir imposible, la pieza en cuestión es la que sujeta el cañón que es como un 8, la sujeción del guardamanos y el punto de mira que no está sabéis algo ? Un saludo!

[sustavic]

si buscas por google y con paciencia, yo encontre una web en EEUU que vendian un despiece completo de carabina tigre y su original winchester.

[Ronda.]

En este foro según leía encontré dos links que ponian los compañeros y entraba pero no sacaba nada en claro, encontraba gatillos, muelles y muchas piezas sin fotos que a saber... de todas maneras ¿Te acuerdas que página fue donde viste el despiece?

[Manueles]

https://www.todocoleccion.net/militaria ... ~x54512729



Aquí la tienes.

De nada

[Ronda.]

Ya me habían mandado el enlace a esa pieza y la del punto de mira jeje pero porsupuesto muchas gracias me falta la abrazadera del guardamanos un saludo , por cierto ¿Cómo va el punto de mira enganchado?

[colito]

Pues me suena que en el foro he visto algun despieze de Tigre...

Dependiendo del modelo el punto de mira va, o bien encastrado en cola de milano en el cañon, o es una lamina que va sujeta mediante un pasador a una una rampa soldada al cañon.

[Ronda.]

Efectivamente hay un despiece del que necesitaría el muelle y empujador pero el precio... 200 solo por eso cuando por 100 más tienes una inutilizada me da que no XD
El punto de mira es el que va al final del cañón que no lleva nada por eso me extraña el cómo irá montado ..

[colito]

Vale, tienes el modelo corto.

Fíjate si esa rampa tiene un corte. En ese corte va metida una chapita sujeta por un pasador.

[Ronda.]

Tanto el cañón en el fin de su tramo como en el cargador llevan dos rebajes pero creo que es para la abrazadera de los mismos que como no la tengo... todo lo demás es liso

[colito]

Esos rebajes son para que pase entre medias el tornillo.

Pon alguna foto.

[Ronda.]

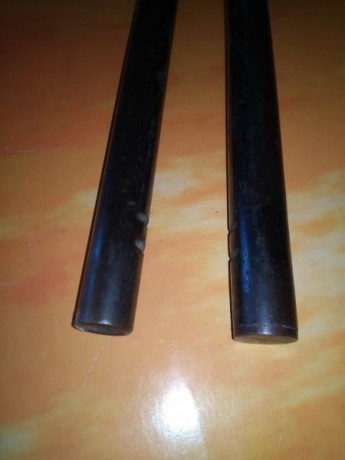

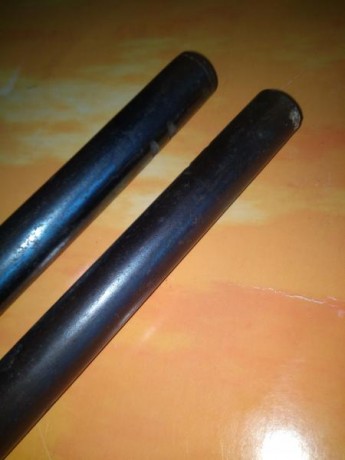

Ahí tienes algunas unas fotillos yo no me imagino de que forma puede ir, por qué soldado es raro y aparte no hay marca que lo corrobore a no ser que vaya en el extremo total que se ve una marca blanca de un golpe al parecer... y solapada o unida a la abrazadera me parece todavía más raro

[colito]

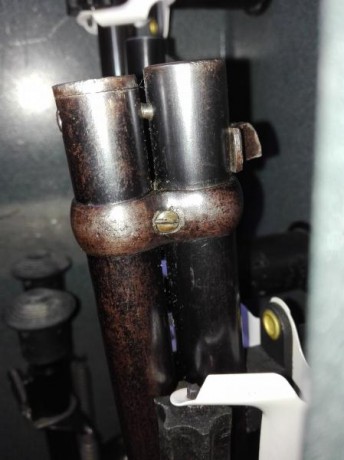

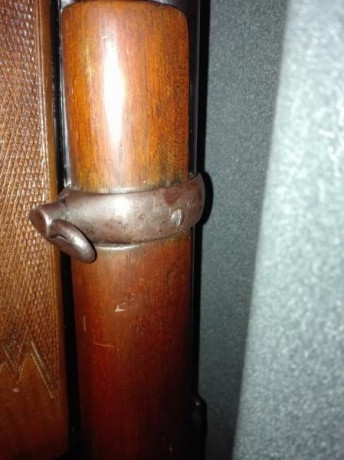

Aqui se ve mi Tigre con la pieza en 8.

El tubo y el cañon llevan medio rebaje cada pieza para que entre medias pase el tornillo que sujeta la abrazadera. Aa mí me da que cuando han fabricado tú Tigre se han equivocado y han tenido que hacer dos rebajes.

También se ve cómo el punto de mira va sujeto en cola de milano. Todavía no hemos visto fotos de tu cañón. Más atrás el cañón y el tubo almacén llevan otro medio rebaje cada uno para que pase el tornillo de la abrazadera.

[bonifacio]

Hola

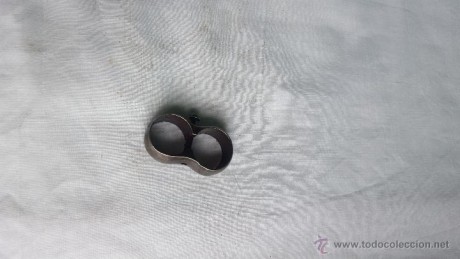

¿ buscas esto ?

[Ronda.]

Puede ser esa pieza la que estaba buscando pero me han dicho que el mi 8 va con la sujeción de la mira Así que creo que no es ese 8,
La abrazadera del guardamanos es exactamente esa si, lleva el rebaje para el pasador tambien.
