Tutorial de desmontaje de una TANFOGLIO

[Coopy]

SIMPLE ACCION


DOBLE ACCION




Pues no tiene clip. QUE NO SE PIERDA

[Parrish112]

Muy buen tutorial!!!!

Lástima que el que escribe sea patoso y necesite vuestra ayuda

No consigo colocar correctamente el muelle que va en la biela del disparador. Lo he intentado poner en varias posiciones pero no consigo que el gatillo vuelva a su posición de reposo.

Lo que no se es la posición del muelle y sobretodo, como colocarlo a la vez que la biela mientras sujeto las piezas en la posición correcta.

A ver si me podéis echar una mano

Mil gracias!

[Coopy]

Tienes que meter el pasador lo justo para que te entre el muelle y poder dejar el gatillo suelto

Si te ayudas con un botador, clavito o destornillador por el lado contrario es mas fácil centrar y sujetar el muelle

Después con un alicates de puntas finas coges el muelle y lo metes de forma que entre comprimido. Tiene una sola posición. Con las "patas" hacia el gatillo, sino no comprime y no trabaja.

Cuando está en su sitio vas metiendo el pasador hasta que entre en el muelle, ahí ya lo puedes soltar. Si tienes el botador por el otro lado ya se sujeta. Sino te va a saltar

Ya solo queda meter el pasador del todo.

[Parrish112]

Gracias por la explicación, lo que me hacia falta era:

-Perder el miedo a forzar el muelle.

-Conseguir un alicate con las puntas finas para agarrar correctamente el muelle.

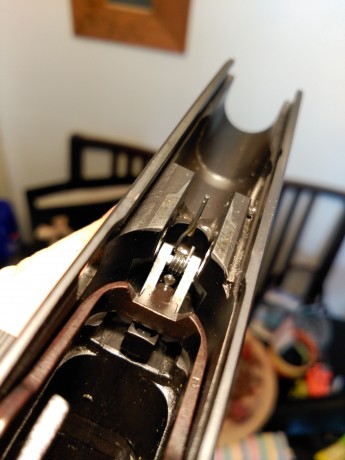

-Además, como podéis ver bajo el muelle, el tornillo que regula el primer tiempo, está muy fuera y al revés!!!!! Me he vuelto loco hasta ponerlo al derecho, roscarlo mas y dejar más espacio para el muelle.

Ha sido un cúmulo de cosas que me ha hecho perder la paciencia un buen rato hasta que he ido atacando uno a uno cada problema.

Un saludo y gracias cracks! Por el tutorial que me ha permitido desmontar por completo la pistola siendo un novato y por la explicación que me ha permitido acabar de montarla! Jajajajaja

Por cierto, en cuanto saque la cámara buena voy a ver si amplío este tutorial y pongo la forma de regular el gatillo, que me ha parecido súper curioso el sistema para acortar recorridos.

[marroyol]

La mejor forma de montar el disparador es hacerlo fuera del armazón con un eje postizo (el palillo de un bastoncillo de los oídos o un trozo de alambre del calibre necesario para que no se mueva), de la longitud igual a la anchura del disparador.

Metes el muelle dejando por delante del disparador el lado con curva que apoya en el armazón y la parte recta por dentro del disparador.

Metes el eje postizo y con toda las piezas (Biela, disparador y muelle) las colocas en el armazón.

Presionas la zona del eje hasta que lo alineas con los orificios del armazón y entonces empujas el eje postizo con el eje real.

Parecido a como se monta el eje del fiador.

Saludos.

[Parrish112]

Ah! El truco del almendruco!

De momento me ha quedado suficientemente limpia como para no necesitar desmontarla en una temporada. No ha tenido que ver nada en esta aseveración el hecho de haber estado apunto de desistir y llevarla a alguien más cualificado!

A ver que tal se porta este domingo cuando la estrene! De momento toquetear tanto me ha permitido dejar sin recorridos muertos el disparador, tanto en el primer como en el segundo tiempo.

Un saludo!

[Parrish112]

He visto hoy un par de pistolas como la mía y marroyol me ha confirmado lo que sospechaba.

El tornillo que acorta el recorrido muerto del primer tiempo, en mi pistola y en todas las que he visto, estaba de tal forma colocado que había que desmontar el disparador para regularlo.

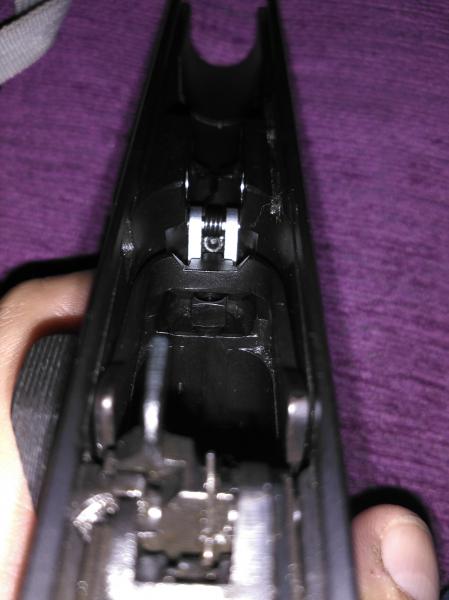

Yo sin embargo le he dado la vuelta

De tal forma que puedo regularlo solamente quitando la corredera.

La única razón que veo es que la cavidad se pueda llenar de mierda, pero con un alfiler de vez en cuando podría ser suficiente para mantenerlo correctamente, no?

Un saludo!

[Coopy]

He visto hoy un par de pistolas como la mía y marroyol me ha confirmado lo que sospechaba.

El tornillo que acorta el recorrido muerto del primer tiempo, en mi pistola y en todas las que he visto, estaba de tal forma colocado que había que desmontar el disparador para regularlo.

Yo sin embargo le he dado la vuelta


De tal forma que puedo regularlo solamente quitando la corredera.

La única razón que veo es que la cavidad se pueda llenar de mierda, pero con un alfiler de vez en cuando podría ser suficiente para mantenerlo correctamente, no?

Un saludo!

Apoyaba la cabeza en su tope??

Los míos siempre estubieron por dentro... En varias que tube y que tengo. Tanto gatillo original como el heinning.

[marroyol]

Pues va a ser cosa de cambiarlo y ver que tal va

[VENUM]

[VENUM]

Gracias por el tutorial marroyol, me va a ser de gran ayuda, sobre todo para desmontar el disparador de mi limited custom. Saludos!

[Parrish112]

manual

Quiero que sepas que, pasado tanto tiempo, sigo recomendando este hilo a compañeros que acaban de comprar tanfoglios!!!!!

Un abrazo a todos!!!

[Yvan5]

Muy bueno, muchas gracias. Y me figuro que no sólo se aplicará a la Tanfo, sino también a CZ y todas sus variantes, al menos en un porcentaje apreciable ¿Me equivoco?

[marroyol]

Al ser la Tanfoglio una copia de la CZ 75, son muy parecidas pero no iguales. Por ejemplo el muelle real del martillo, así como el mecanismo de disparo es totalmente distinto.

[marroyol]

manual

Quiero que sepas que, pasado tanto tiempo, sigo recomendando este hilo a compañeros que acaban de comprar tanfoglios!!!!!

Un abrazo a todos!!!

Igualmente Parrish112

Hay que difundir lo que se sabe, en el otro barrio no sirve de nada.

Saludos desde León
