Desmontaje básico Brno zbk 110

[camposymesetas]

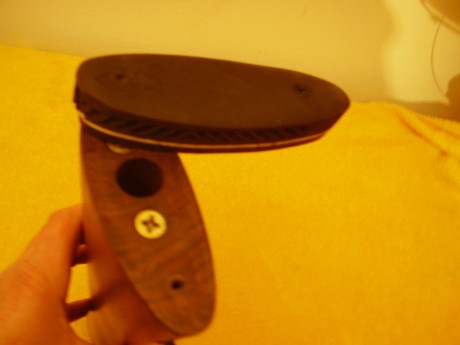

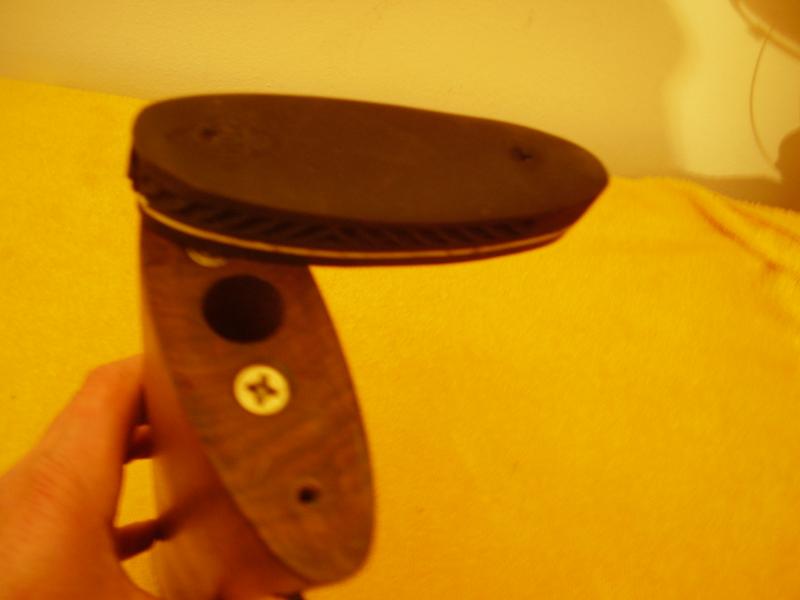

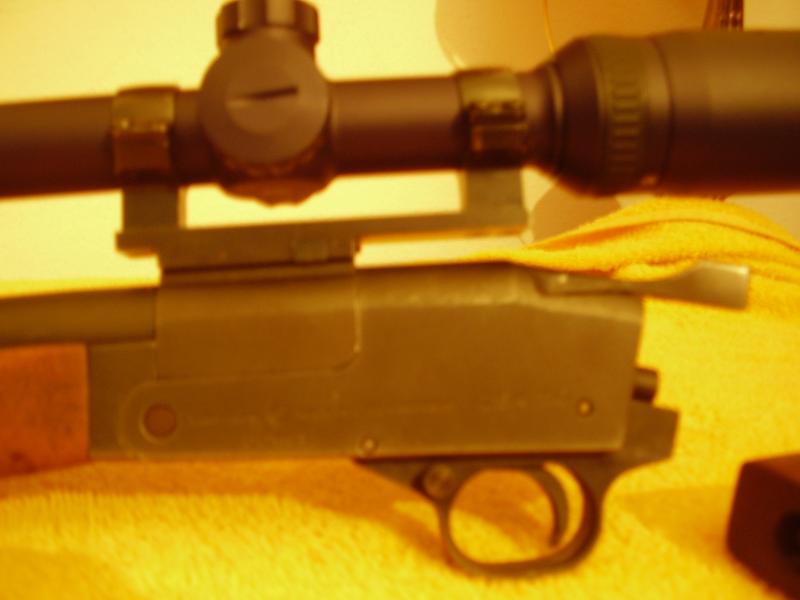

Ya he desmontado el mio. Como puedes apreciar es ligeramente diferente. Lo del tornillo que dije antes, y tambien es diferente el tornillo de fijacion de la culata, que el mio no es allen, sino de destornillador plano. Por cierto, estaba fortisimo, pero salio bien sin romper nada....

[camposymesetas]

Como ves, Yunque, mis fotos tampoco son buenas, incluso peor que las tuyas, que parecen estar hechas por alguien muy especial.... verdad?

[yunque]

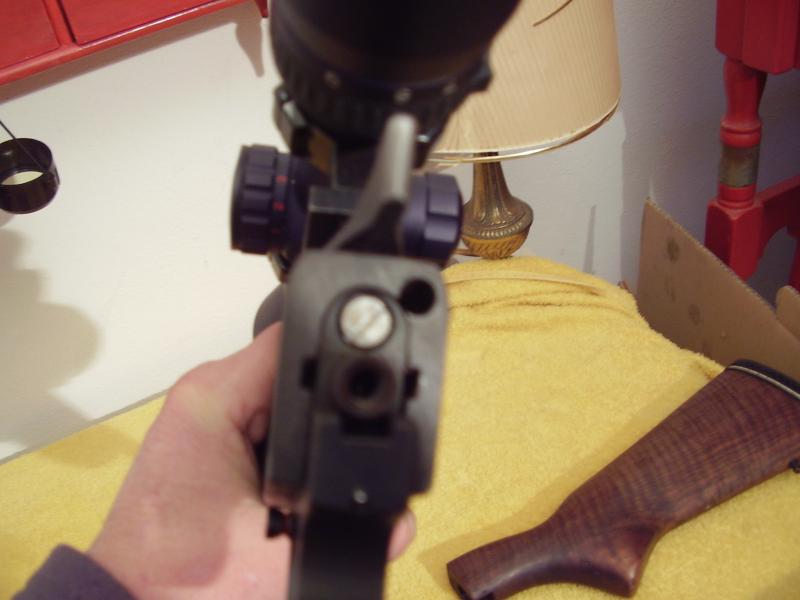

Hoy no he podido ni conectarme en todo el dia , el tornillo de desmontar la culata confirmo que es de allen de 5 mm. , ha sido un error de apreciación mío , despues de cenar sigo .

[yunque]

Joder , que he entrado a saco y ni me he dado cuenta de que habías escrito en el hilo , venga , que sigo , no quites todavía la casette de disparo que te puede salir mal la cosa , paciencia ,

[yunque]

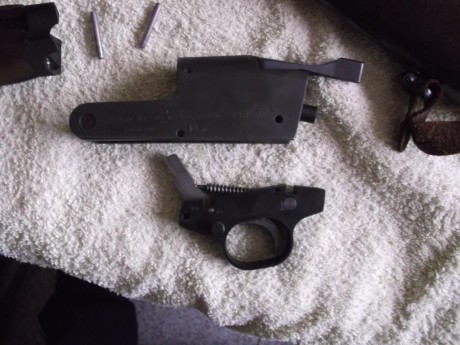

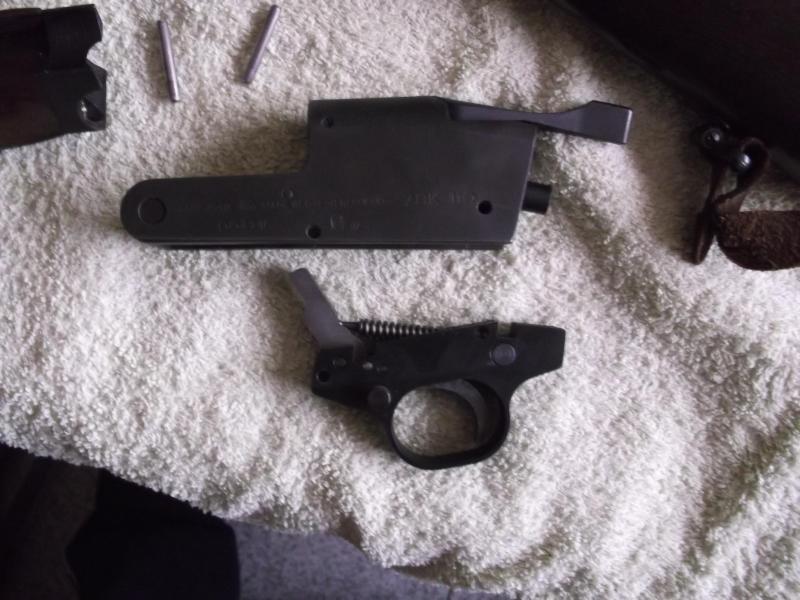

Ahora viene una con la casette de disparo ya fuera del bloque

[yunque]

Con la anterior foto hay que hacer unos pequeños apuntespara que todo os salga bien , vamos a ello .
Si os fijais , y aunque no está exactamente debajo , el martillo está disparado , para facilitar la salida de los pasadores que sujetan la casette es conveniente que esté montado , osea , en posición de disparo , porque si nó , la presión que ejerce el muelle del martillo a la aguja se transmite a los pasadores y eso endurece artificialmente su salida , además si no se tiene cuidado al sacarla puede salir alguna pieza volando , lo sé sin que me lo haya contado nadie , vamos , que la primera vez lo hice mal y me pasó todo eso

[yunque]

Seguimos con este tutorial , la siguiente foto ya muestra el muelle " Real " con su guia y el pasador trasero donde se aloja la guìa del muelle .
Se aprecia en la guía del muelle la rótula que lleva en cabeza

[yunque]

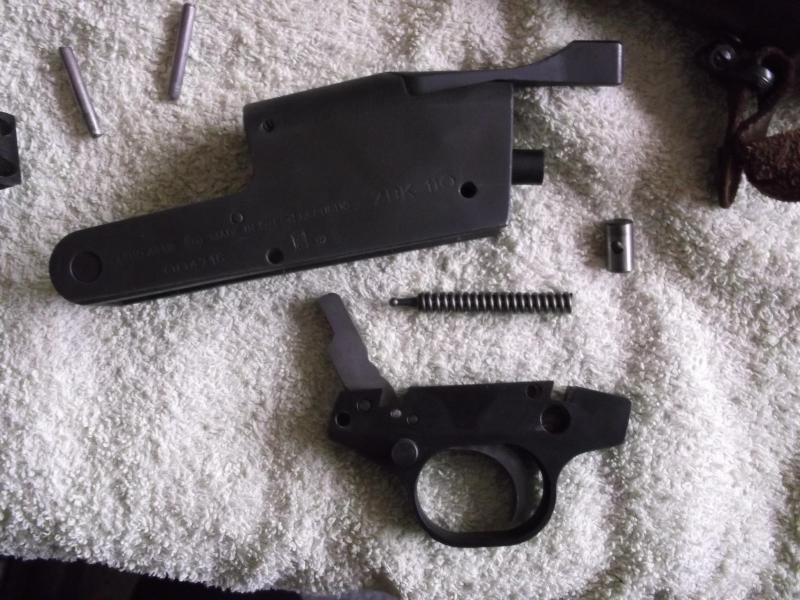

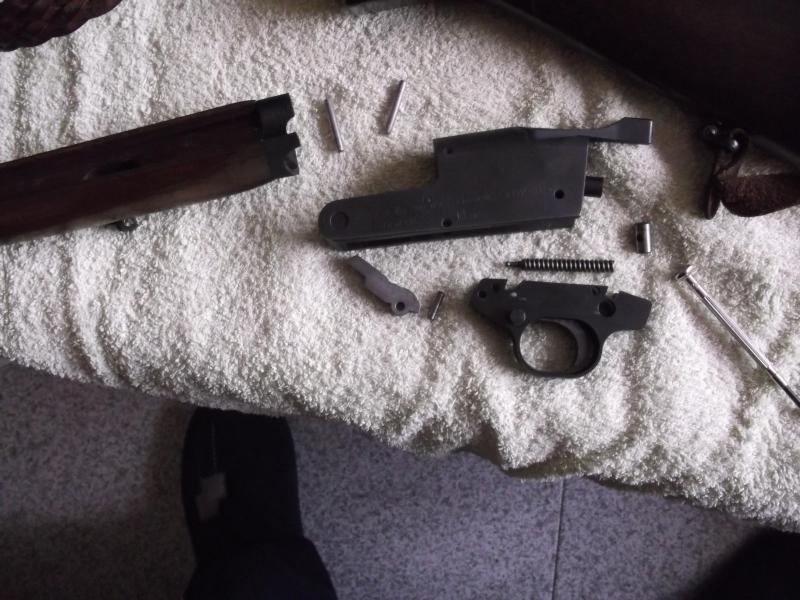

Esta con el martillo ya quitado y su pasador al lado , por cierto los dos pasadores que están arriba son los de la báscula , y lo que asoma a la derecha es un destornillador de relojero que es lo que he usado para sacar los pasadores , junto con un martillo de nylon para dar algún golpecito cuando haga falta

[yunque]

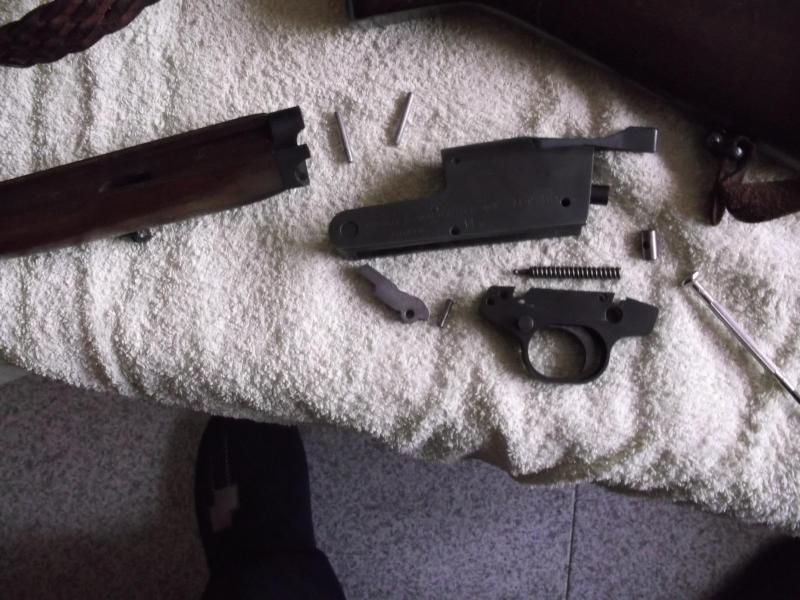

Esta es igual que la anterior , ya lo dije , por si alguna se vé mejor que otra

[yunque]

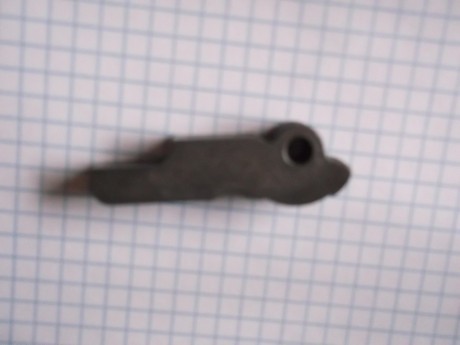

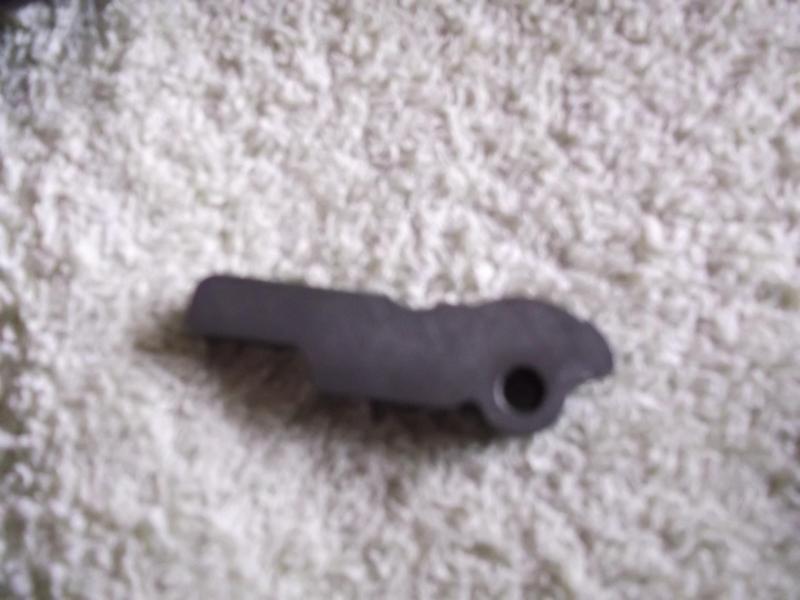

Ahora una del martillo , se ve muy mal , tengo varias mas y las voy a poner todas , pero tengo que cargarlas y tardo tienpo

[yunque]

Lo dicho , cuando tenga las demás cargadas sigo

[camposymesetas]

Yunque, con este tutorial , no da miedo a quitar tornillos ni pasadores ni nada.... lo dejas todo clarisimo. De aqui pasamos todos a Maestros Armeros. jajajaja

[camposymesetas]

La verdad es que Brno ha fabricado este rifle de una manera simplisima. con pocas herramientas se desmonta todo. Parece que esta hecho para durar. Para los que no lo sepan, las piezas metalicas no estan pabonadas, sino simplemente fosfatadas, lo que le da un aspecto espartano, pero funcional. al las piezas y al arma en si se le notan sin disimulo las mecanizaciones de su fabricacion, pero todos sus ajustes son perfectos , quien da mas!!

[yunque]

Lo siento señores , no insistan mas , por favor . no me voy a presentar para el premio pulitzer de fotografía , no me gusta abusar

[yunque]

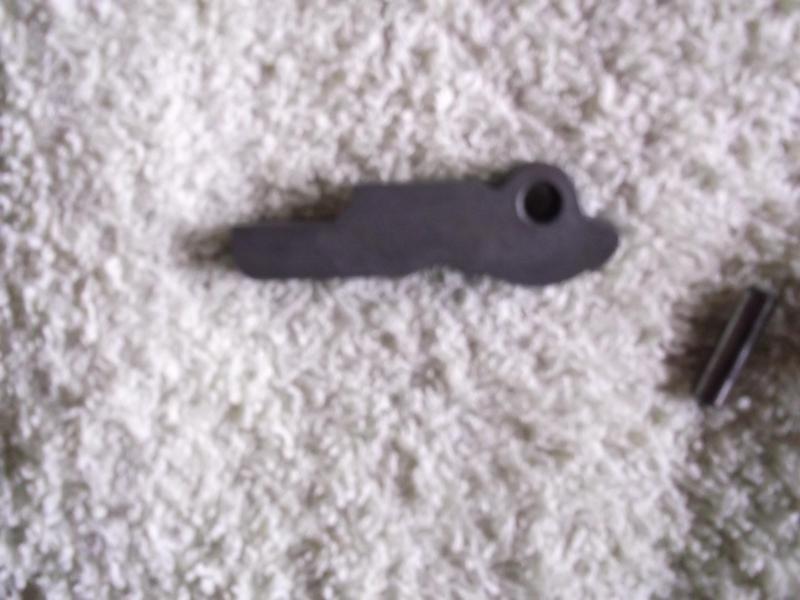

Esta serie ya son del martillo intentando jugar con el fondo a ver si yo era capaz de enfocar alguna , ni de coña , soy mas malo quel tabaco ....................

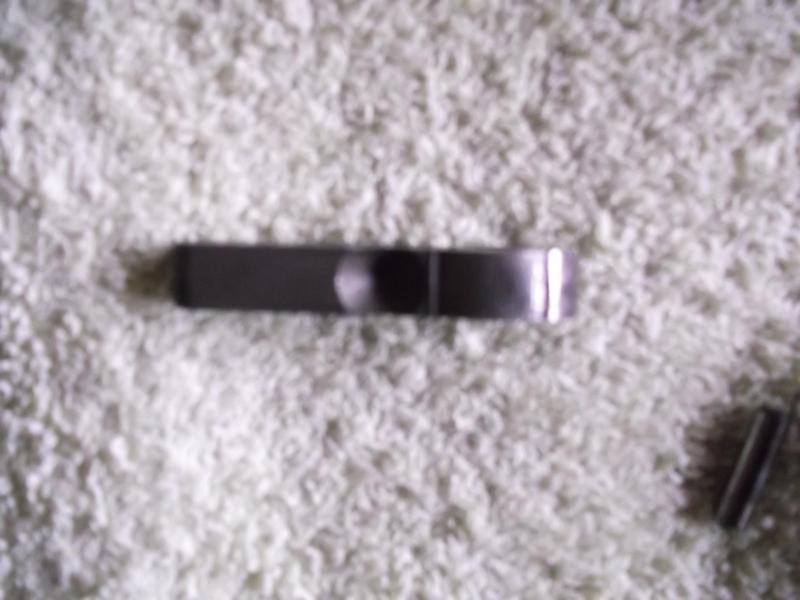

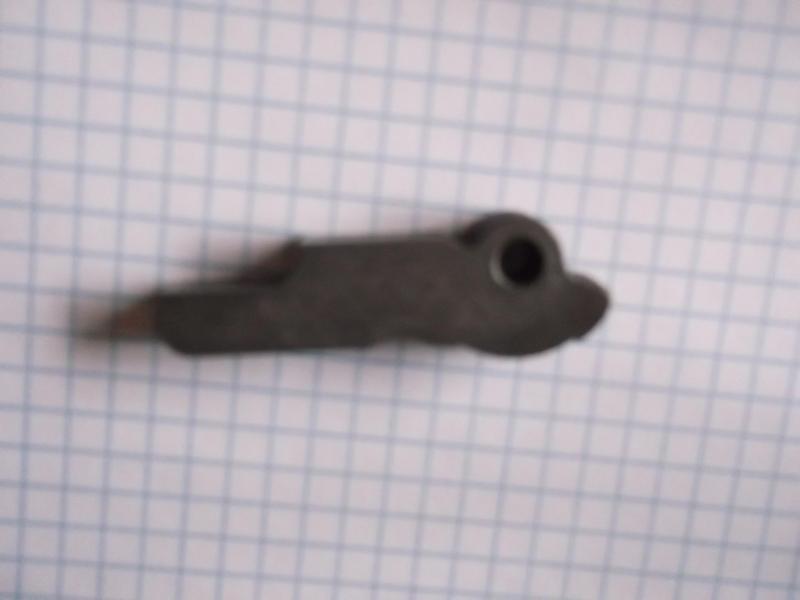

Parte trasera del martillo , su pasador al lado

[yunque]

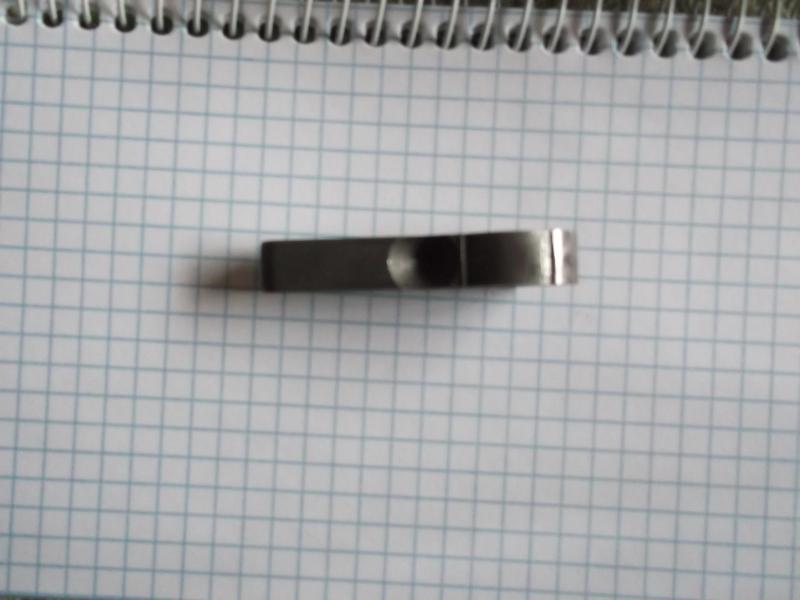

Otra

[yunque]

Y como no me salían bién seguí y seguí

[yunque]

Y seguí..........
