Adaptador a riel picatinny para Lobo Azor

[gonsan73]

Buenos días.
Me gustaría comprar un adaptador a riel picatinny, de 11 mm que trae la Azor a 20 mm. Me gustaría que fuera en dos piezas separadas para salvar la zona del cargador.
Además me gustaría saber cómo instalarle un bipode, pues no trae ranura.
Podéis recomendarme algo?
Gracias

[Cepo31]

Buenos días compañero.

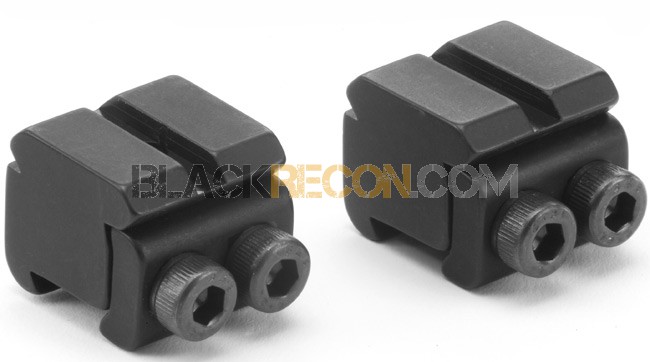

Por ejemplo este:
https://www.blackrecon.com/es/adaptador ... -2673.html

Un saludo

[Cepo31]

Para la adaptación del bipode, puedes colocarle un tornillo como para el portacorreas, te servirá para el Harris y otros... pero ojo hay que taladrar según la metrica del tornillo, sino te cargas la madera....
Un saludo y espero haber sido útil.

[manolosolo]

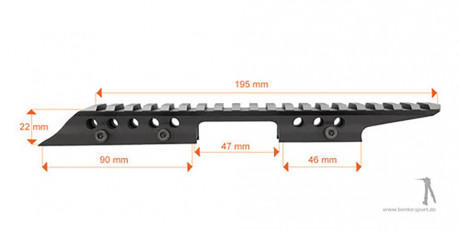

A un precio inmejorable, y mucho mas solido que dos piezas, pero deberías medir para ver que no toque el cargador:
https://www.benke-sport.de/Schiene-von- ... merli-AR20
Saludos.

[Cepo31]

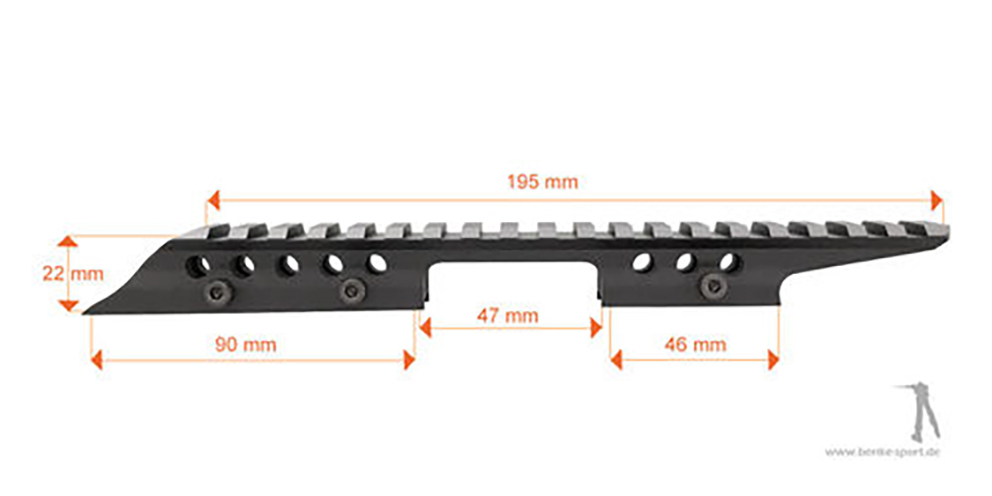

A un precio inmejorable, y mucho mas solido que dos piezas, pero deberías medir para ver que no toque el cargador:
https://www.benke-sport.de/Schiene-von- ... merli-AR20
Saludos.

Buenos días compañero.
Ese no lo conocía....con vosotros siempre acabo aprendiendo algo

[manolosolo]

También hay el de Steyr y el de ZRS, a unos 100 pavos......muy parecidos......
https://www.benke-sport.de/epages/es536 ... 1201090503
https://zrssystems.es/p/sobrecarril-aju ... adjustable
Saludos.

[manolosolo]

Para montar un bipode, hay que taladrar la madera.
Para bipode Harris, se pone el tornillo portacorreas:
https://www.amazon.es/Adaptador-Esp%C3% ... =8-1-fkmr2
https://www.amazon.es/dp/B06XWRSBQ2/ref ... 1ae87ce1fe

Para bipode tipo Atlas, que por cierto, también vende Amazon, ya no hay que pedirlo a China, un carril picatinny corto:
https://www.amazon.es/KINSUNG-Ranura-ke ... rts&sr=1-1
El bipode tipo Atlas:
https://www.amazon.es/Alomejor-Ajustabl ... 66&sr=1-17
Saludos.

[Grosspower]

Para la instalación del tornillo, si es de 5mm cómo dos de los que a puesto Manolo, hay que taladrar con broca de 5mm también??
Supongo que os referís a eso...porque si se hace el taladro con una broca más pequeña al apretar el tornillo se abre la madera??
Saludos.

[manolosolo]

Si haces un taladro de 5 mm, para meter un tornillo tirafondo de 5 mm también, pues el tornillo se colara por el agujero..... Lo único, que quieras hacer un taladro pasante, y sujetar el tornillo con tuerca por el otro extremo.
Para taladrar y roscar tirafondos en madera dura, y que no estalle, cosa muy fácil, debe ser el taladro entre 1,5-2 mm menos aproximadamente, para que el propio tornillo talle los filetes de la rosca en la madera. A groso modo, hay que hacer el taladro, del diámetro del vástago del tornillo, descontando la medida de los filetes de rosca, para que que el propio tornillo, los talle en la madera y agarre con fuerza necesaria.
En maderas blandas, como pino, casi que se puede atornillar a cañón, meter el tornillo directamente, si no es muy grueso.
En maderas duras, si se hace así, es muy fácil que estalle la madera...
Saludos.

[Grosspower]

Tienes razón Manolo....fallo técnico, a sido un lapsus

[gonsan73]

Lo del bipode mejor lo dejo. Gracias

[manolosolo]

Pues tu te lo pierdes, instalarlo, es solo un poco mas difícil que hacer la 0 con un canuto, pero es sumamente practico, sobre todo, si tiras sentado.............
En dificultad de bricolaje, del 1 al 10, yo le pondría un 2, siendo 1, cortar y pegar un trozo de cinta adhesiva en algo.......y eso, abarcando a todo tipo de personas, desde el manazas que rompe todo lo que toca, hasta ingenieros industriales con 30 años de experiencia.........
Saludos.

[Grosspower]

Un vídeo muy explicativo de cómo poner el tornillo.

https://youtu.be/fja6zPxyxeU

[gonsan73]

Visto así parece fácil. Sólo hay una cosa que no me queda clara y es la rosca interior que sujeta el tornillo. No pegará con el depósito?

[Grosspower]

Tienes que medir el grosor de tu culata, y comprar un tornillo que el largo no sea superior a esa medida, cómo dice el compañero Manolo, es un tirafondo, no lleva tuerca ni debe sobresalir por el otro lado...
Saludos

[manolosolo]

Habra que medir antes de nada, para saber el espesor que hay en en puntal de la culata.....
Y no se tu habilidad manual en bricolaje, pero es que es algo de lo mas básico, solo es hacer un simple agujero (centrado, a poder ser) con un taladro, y enroscar un tornillo, no construir un satélite de comunicaciones.......y si el tornillo es demasiado largo, incluso el mas corto, pues se le corta un trozo con una sierra, y asunto arreglado.........
Aunque haya solo 5 mm de espesor, le echas un poco de pegamento epoxi al taladro en la madera, y ese tornillo, jamas saldrá de ahí.....
Pero bueno, si lo ves muy complicado, mejor ya te digo que ni lo intentes......
Saludos.

[gonsan73]

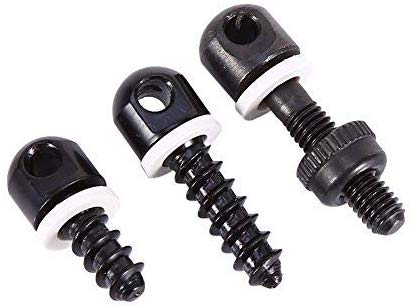

No creo que tenga problema en hacerlo yo. Os pongo una foto del enlace que puso Manolo. Según entiendo los dos primeros tornillos sirven para hacer la rosca mientras el último es el que hay que poner, y lleva rosca.

[manolosolo]

Pues va a ser que no..........
El primero, empezando por la izquierda, seria para un puntal de la culata, por haber menos espesor de madera, seria para el bipode, el del medio, seria para la parte de atrás de la culata, donde hay mucha madera, y el de la derecha de todo, seria para montar donde quiera, o mejor le venga a el usuario, porque pueda incluso, que la culata sea moderna, de aluminio, no de madera, y necesite un tornillo pasante, o sea, que de esos tres tornillos para montar una correa, solo usarías dos, y para montar un bipode, solo uno, y te sobrarían 2....... Digamos que es un kit universal de montaje.
Los dos primeros por la izq., ya enroscan directamente en la madera, y el de la derecha, seria para un taladro pasante, y sujeto por dentro de la culata con la tuerca.......Con esos tres tornillos, cubres todas las opciones posibles de montaje de correa o bipode....
