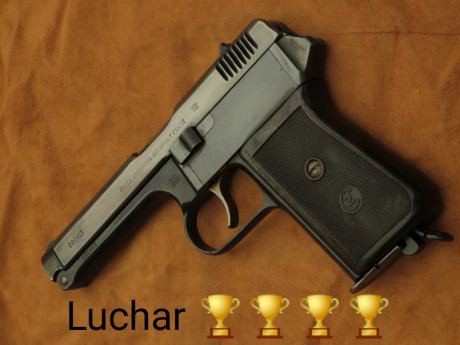

Como esta hecho la Vz38. La Vz 38 es una pistola semiautomática de concepción extremadamente inusual para la época: consta de una empuñadura de marco, en cuyo extremo frontal está articulada la boca del cañón, que por lo tanto puede inclinarse hacia arriba y hacia adelante pero permanece siempre integral con el marco.

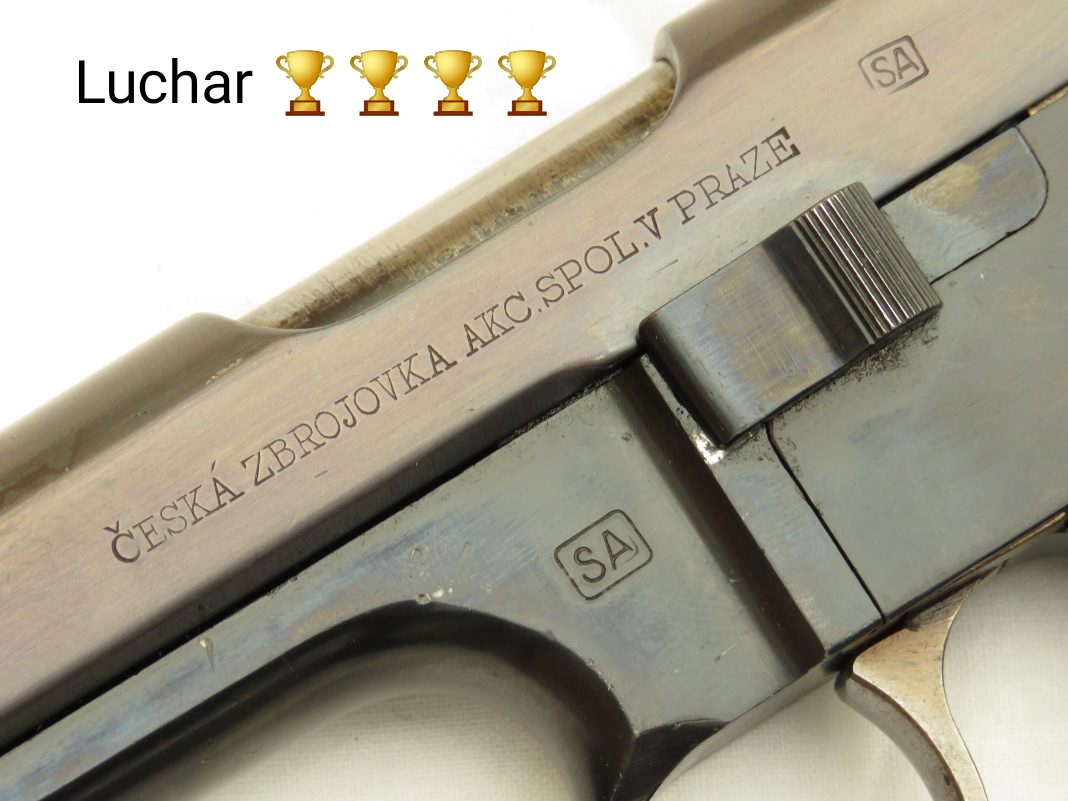

La corredera se desliza alrededor del cañón y se engancha al marco por medio de una guía que se puede soltar presionando un botón ubicado en el lado izquierdo del propio marco.

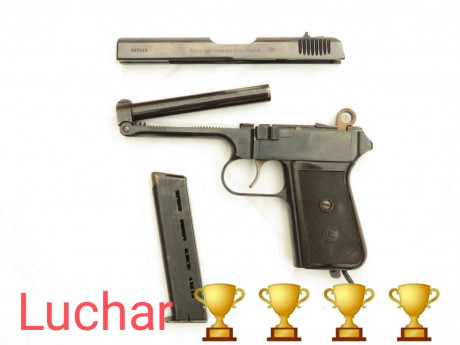

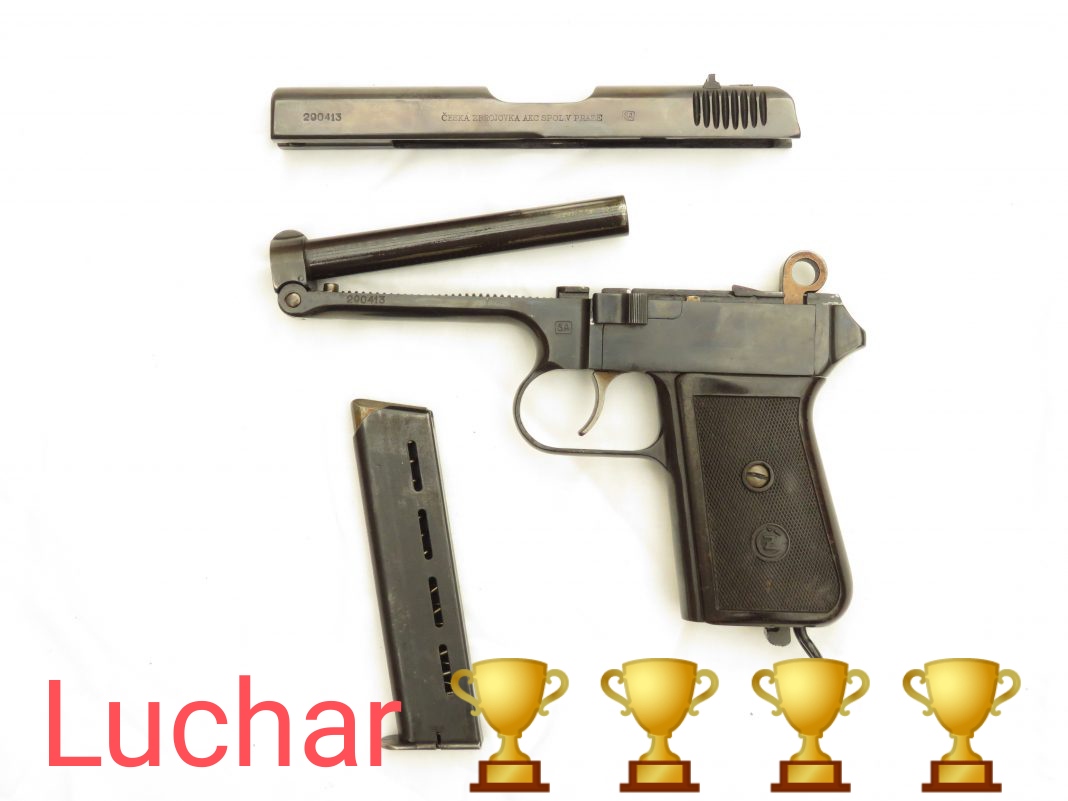

Por lo tanto, al tener que desarmar el arma para el mantenimiento ordinario, se empuja el botón hacia adelante y se gira el conjunto cañón-cerrojo hacia arriba, momento en el cual es posible simplemente quitar el cerrojo del cañón y listo. E
El resorte recuperador permanece insertado en el marco, actúa sobre la persiana por medio de una guía de resorte coaxial que se engancha por medio de un pasador que sobresale, que se acopla con un orificio en el extremo anterior de la corredera.
Por tanto, al levantar el conjunto cañón-cerrojo se libera la unión con el muelle recuperador, que se restablece cerrando el conjunto y volviendo a enganchar el cerrojo a su guía de deslizamiento.
El arma no lleva ningún seguro manual, el percutor es de tipo exterior con cresta redonda, desprovisto de estriado o moleteado de empuñadura, ya que no se contempla el funcionamiento por acción simple. E
El percutor tiene un diente inferior que actúa como soporte de seguridad, que engrana con retroceso y tiene la función de mantener el percutor ligeramente separado del percutor.
Al presionar el gatillo, la barra de liberación del lado izquierdo se engancha en un pasador lateral del percutor y lo arrastra para amartillarlo, hasta que interviene el escape que lo libera y permite que caiga sobre el percutor, determinando el disparo del tiro.
El movimiento hacia atrás de la corredera activa la desconexión que baja la barra para dorar, lo que permite volver a enganchar el pasador del martillo al soltar el gatillo. E

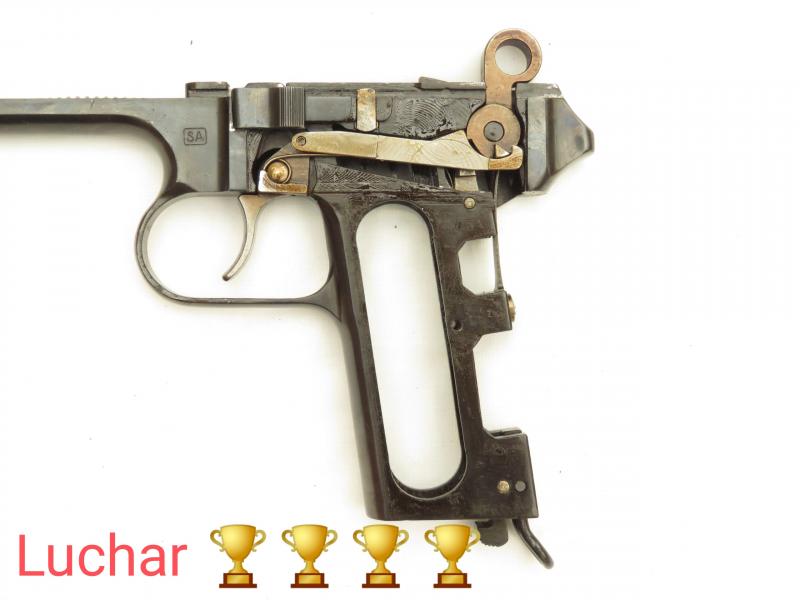

El sistema de disparo es extremadamente básico y de fácil acceso deslizando la carpeta protectora del lado izquierdo del marco hacia abajo sobre sus guías de cola de milano, después de haber quitado la empuñadura de baquelita unida al marco mediante un tornillo lateral.
El percutor está unido a la corredera por medio de una placa de guillotina, que es fácil de quitar incluso en el campo en caso de necesidad de mantenimiento extraordinario.
En cambio, el extractor está fijado a la corredera y es visible en el lado derecho de esta última.
El cañón tiene 119 mm de largo y la longitud total, algo menos de 200 mm, califica a este Vz 38 casi como un tamaño completo en 9×19 mm: sin embargo, el calibre adoptado es el mismo que el Vz 24, es decir, el 9×17 mm. o 9 corto o .380 automático para decirlo al estilo americano. E
El cargador es monofilamento, con capacidad de 9 cartuchos (uno más que el estándar Vz 24, pero se hizo un pequeño lote de armas modificado para tener una capacidad de 9 cartuchos), el sistema de bloqueo es masa simple, una solución casi omnipresente en el tiempo con este calibre.

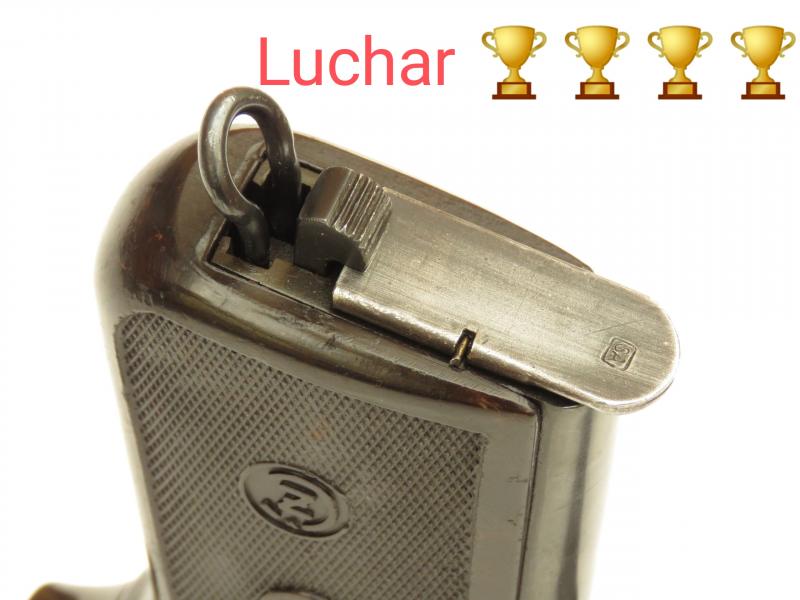

El cargador se une al arma por medio del clásico diente de resorte en la base del mango, justo detrás se encuentra el anillo para fijar cualquier cordón de cuero para pasar alrededor del cuello del tirador para evitar la pérdida accidental del arma en el fragor de la batalla.

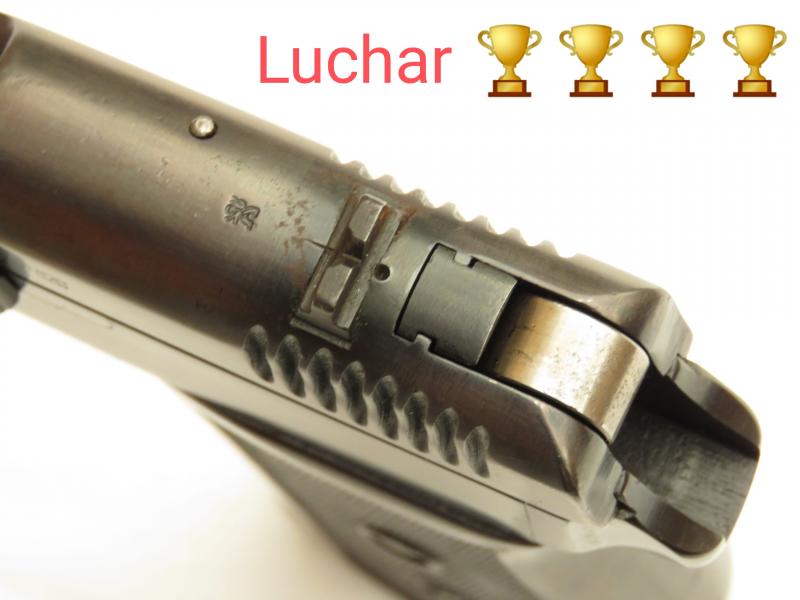

Las miras son típicas de la época, y consisten en una mira frontal en forma de media luna fresada en el bloque con bisagras de la boca del cañón y una mira trasera en forma de "U" encajada en la corredera. Los acabados son de buena calidad, cubiertos por un hermoso pulido brillante azul oscuro.
Sigue....
