Tutorial desmontaje STAR Super y similares

Mensajepor marroyol » 17 Abr 2012 21:22

El despiece completo es válido para distintos modelos de la casa STAR con sus pequeñas variaciones en tipo de retenida y seguro de cargador.

Empezamos.

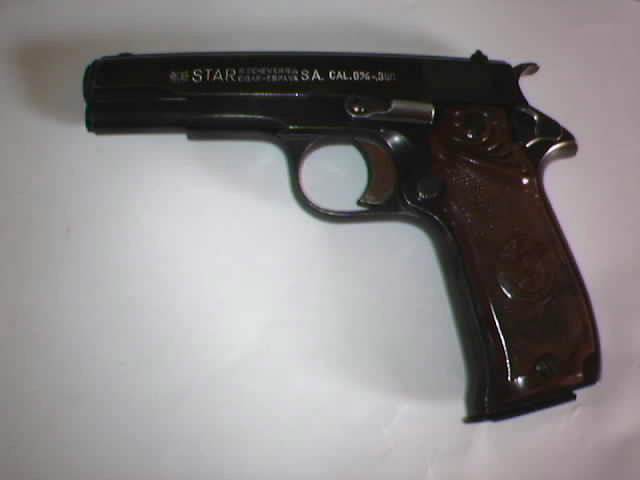

STAR SUPER S Y SIMILARES

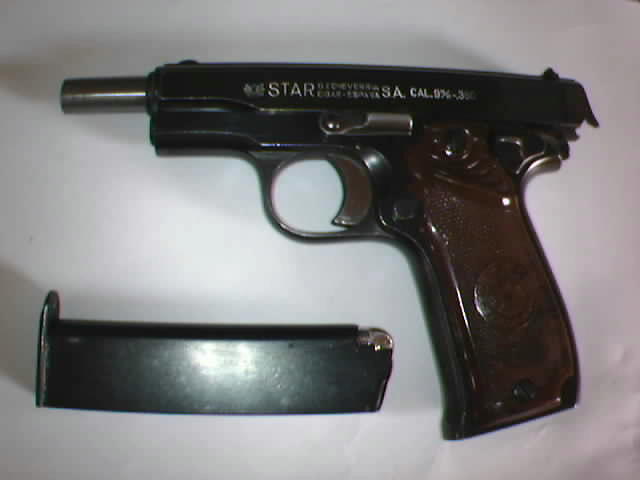

Despiece completo de la STAR Super S, por similitud STAR S, Super A-B, AS, BS, DKL, etc.



Herramientas necesarias, un destornillador para los tornillos de las cachas, seguro y retenida de cargador, un botador y un martillo pequeño.

Primero seguridad, quitamos cargador y comprobamos recámara.

Última edición por marroyol el 27 May 2012 15:08, editado 3 veces en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35314
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial desmontaje STAR Super y similares

Mensajepor marroyol » 17 Abr 2012 21:32

Despiece básico para limpieza:

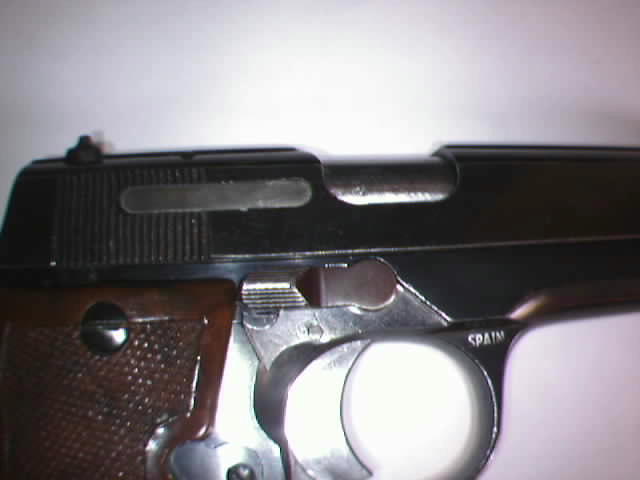

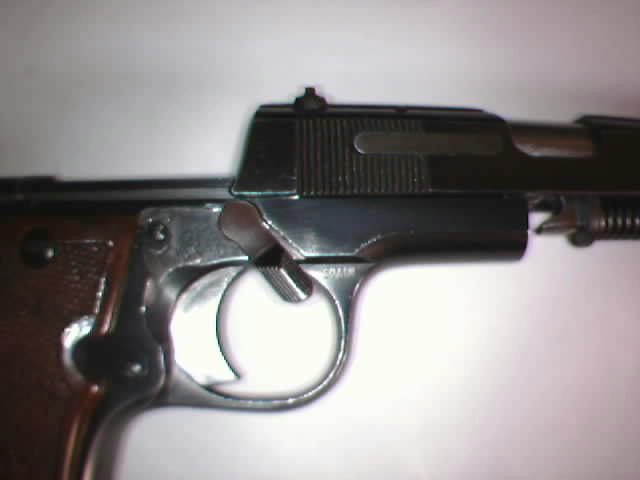

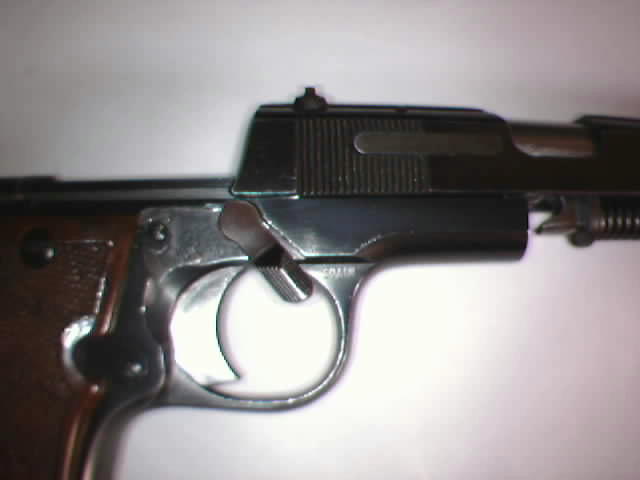

Giramos la palanca de desmontaje hacia adelante a tope





Desplazamos el conjunto de corredera hacia adelante.

Última edición por marroyol el 10 Jul 2012 20:36, editado 1 vez en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35314
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial desmontaje STAR Super y similares

Mensajepor marroyol » 17 Abr 2012 21:33

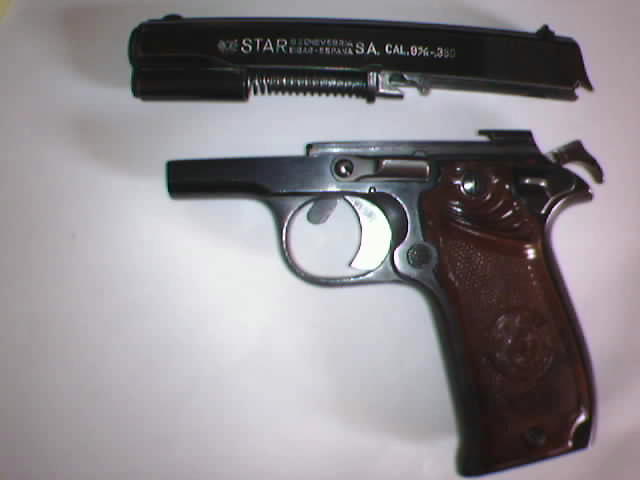

Ya tenemos separada la corredera del armazón
Adjuntos
El despiece completo es válido para distintos modelos de la casa STAR con sus pequeñas variaciones en 20
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35314
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial desmontaje STAR Super y similares

Mensajepor marroyol » 17 Abr 2012 21:35

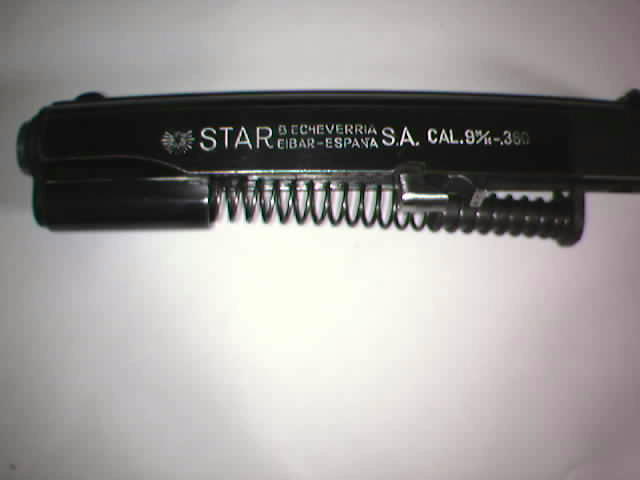

Sacamos el muelle recuperador por debajo

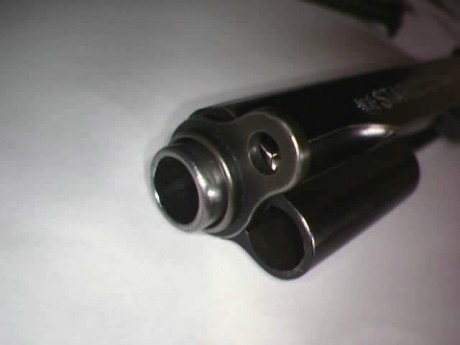

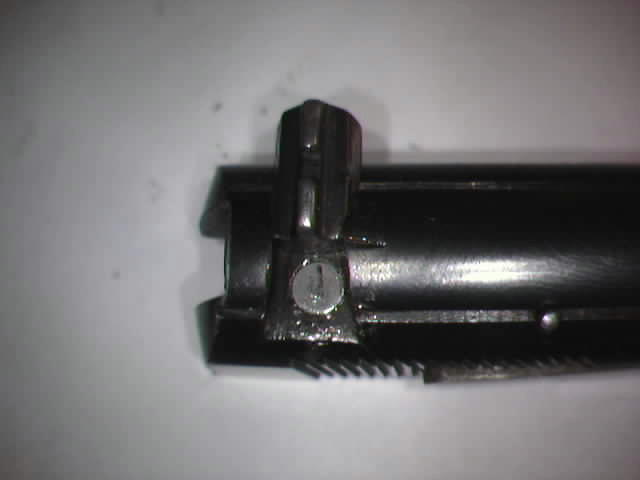

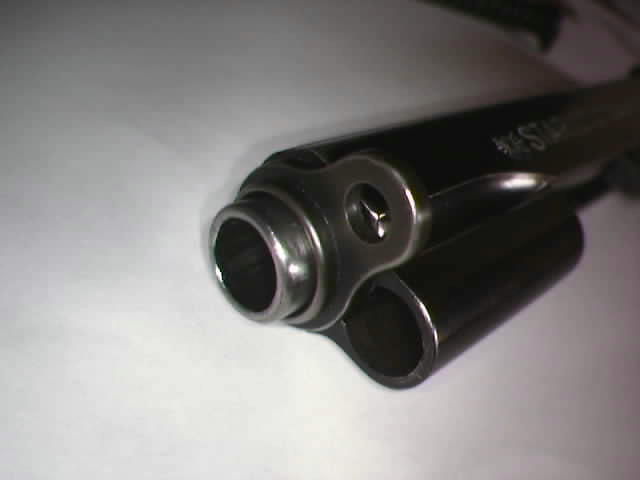

Giramos el manguito en sentido contrario a las agujas del reloj

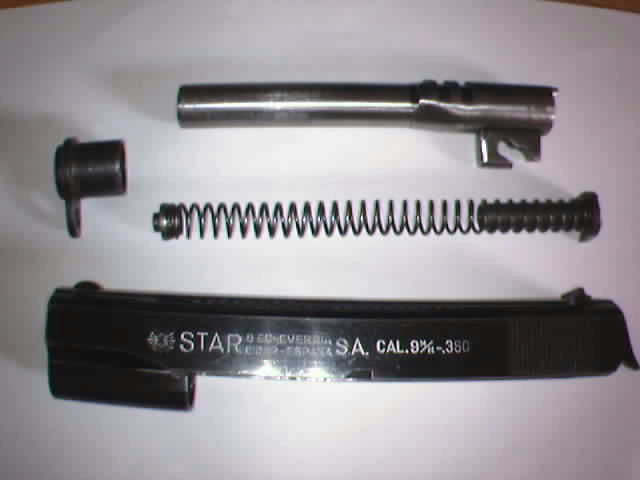

Y sacamos el cañón con el manguito por delante de la corredera



Hasta aquí el despiece para limpieza, si no eres un “manitas” mejor no seguir
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35314
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial desmontaje STAR Super y similares

Mensajepor marroyol » 17 Abr 2012 21:37

DESMONTAJE DEL ARMAZÓN:

Todos los pasadores salen de derecha a izquierda.

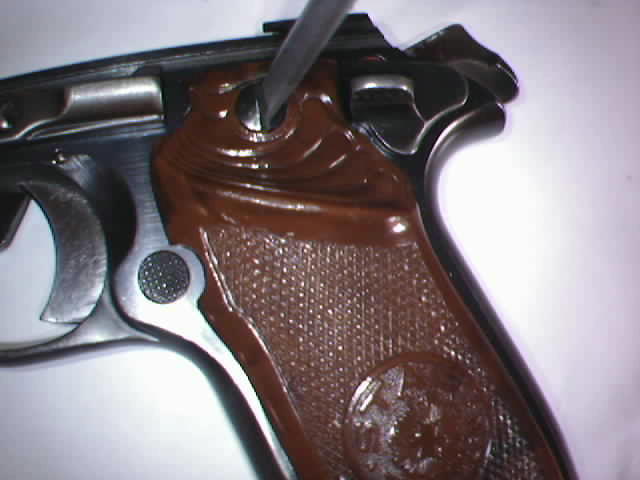

Quitamos los tornillos de las cachas el de arriba de la izquierda es un poco más corto que los demás
Adjuntos
El despiece completo es válido para distintos modelos de la casa STAR con sus pequeñas variaciones en 40
Última edición por marroyol el 10 Jul 2012 20:37, editado 1 vez en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35314
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial desmontaje STAR Super y similares

Mensajepor marroyol » 17 Abr 2012 21:39

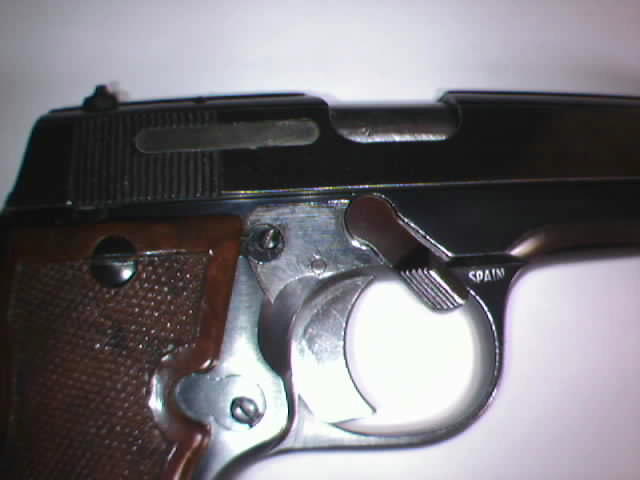

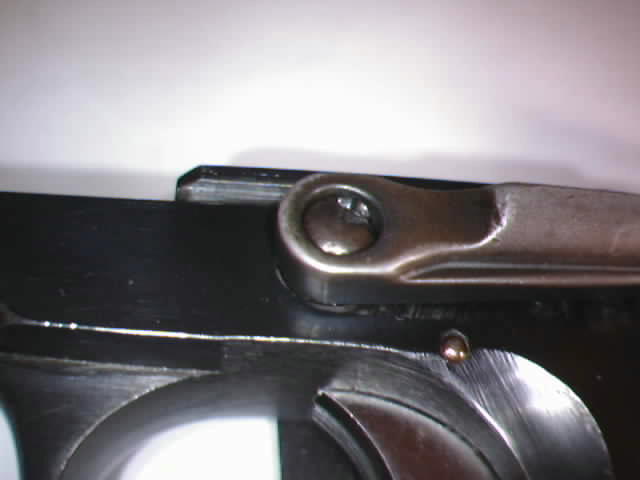

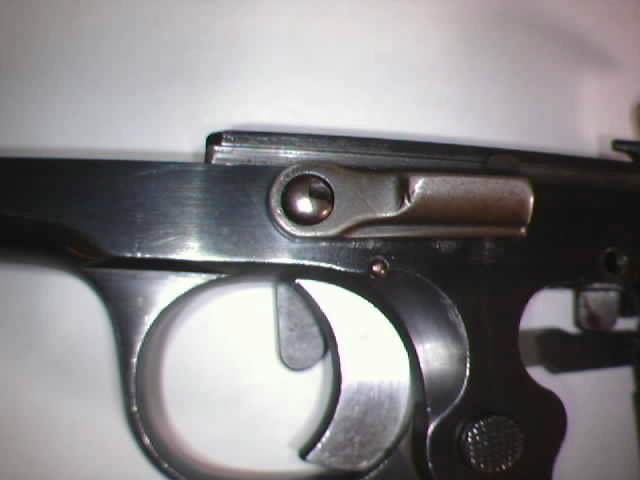

Giramos la palanca de desmontaje hasta ponerla vertical

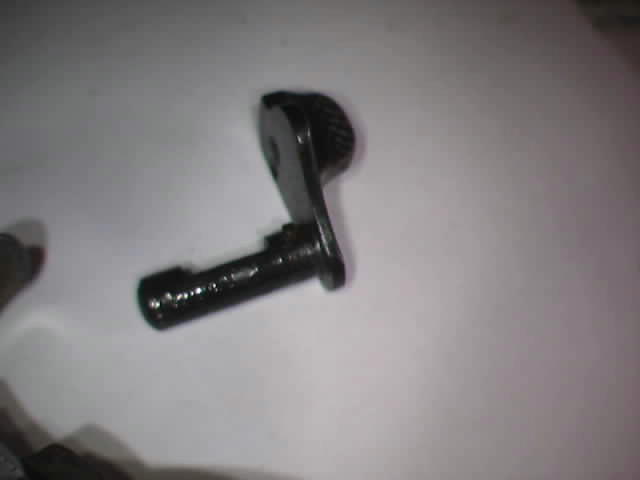

Presionamos el eje de la retenida y una vez desbloqueada se puede sacar de su alojamiento el eje con la palanca de desmontaje y la retenida




Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35314
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial desmontaje STAR Super y similares

Mensajepor marroyol » 17 Abr 2012 21:41

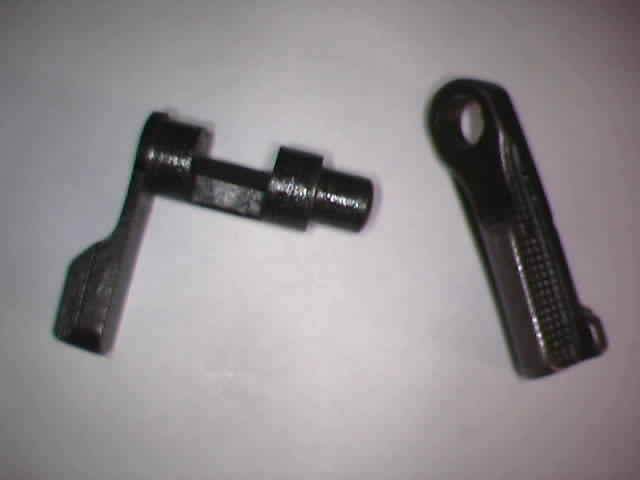

Con esto ya tenemos desmontada la retenida de la corredera.

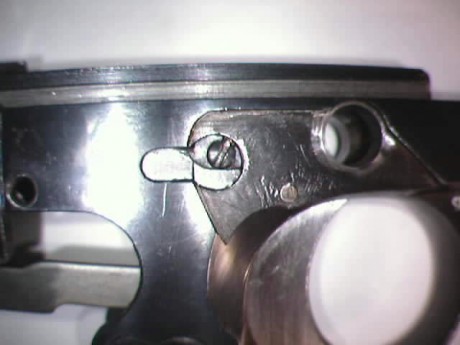

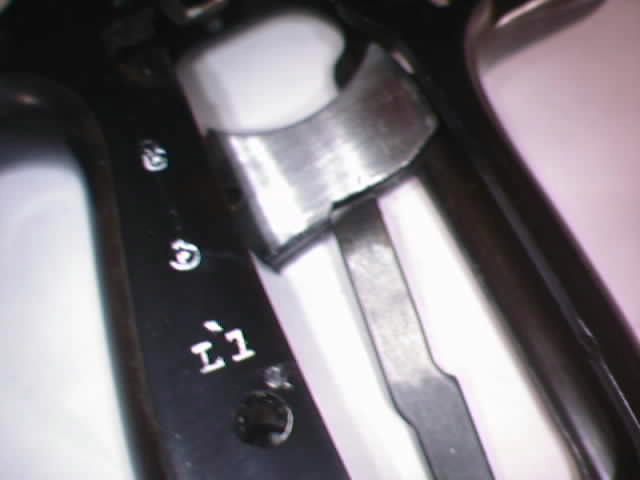

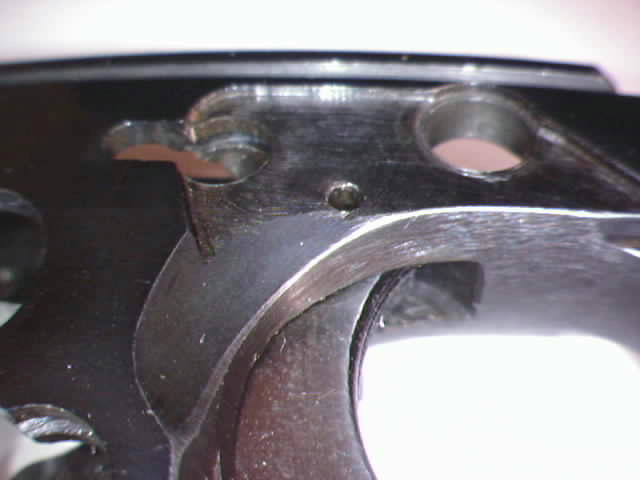

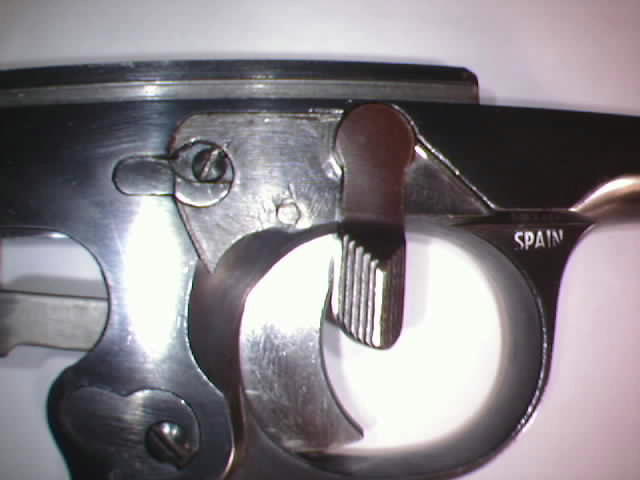

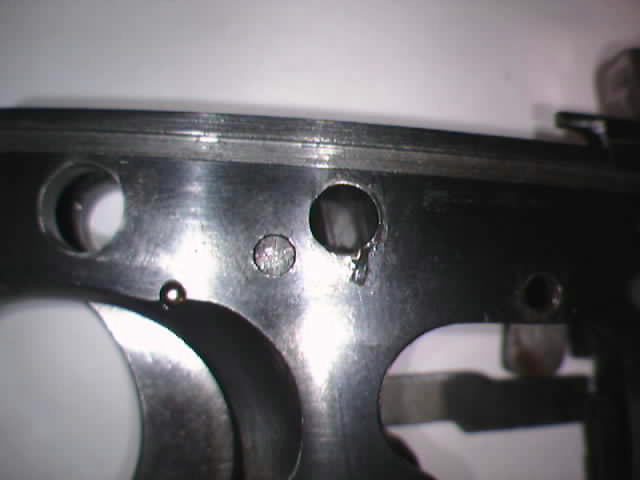

Ahora vemos el seguro de cargador a través de un orificio

Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35314
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial desmontaje STAR Super y similares

Mensajepor marroyol » 17 Abr 2012 21:42

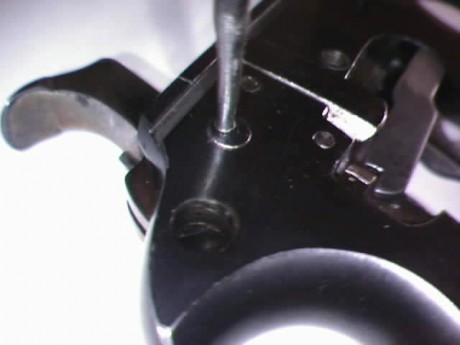

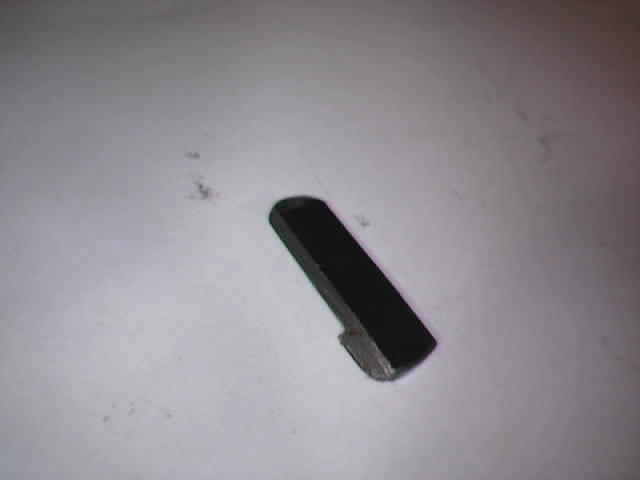

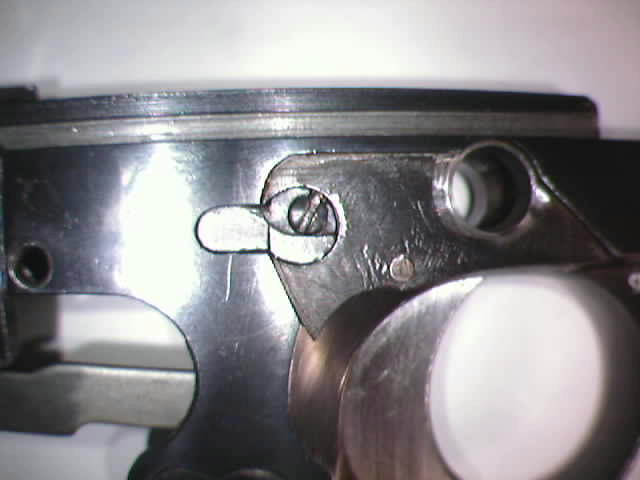

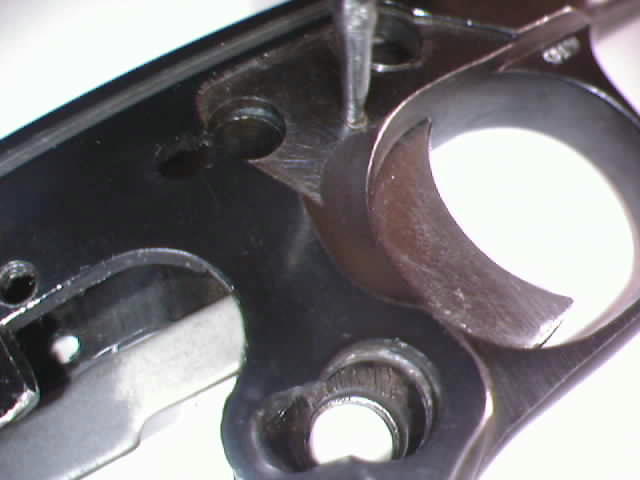

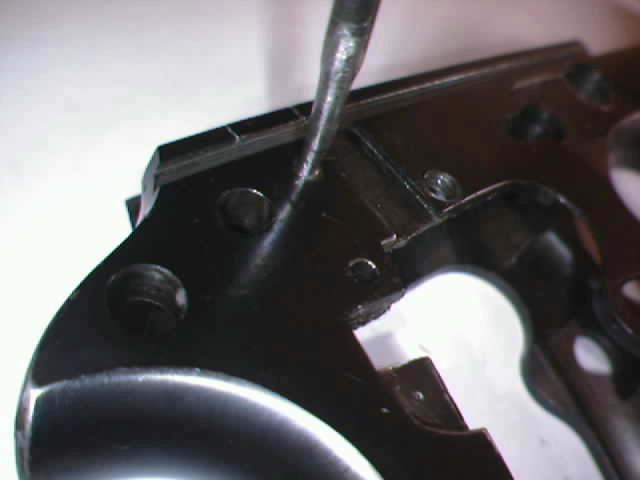

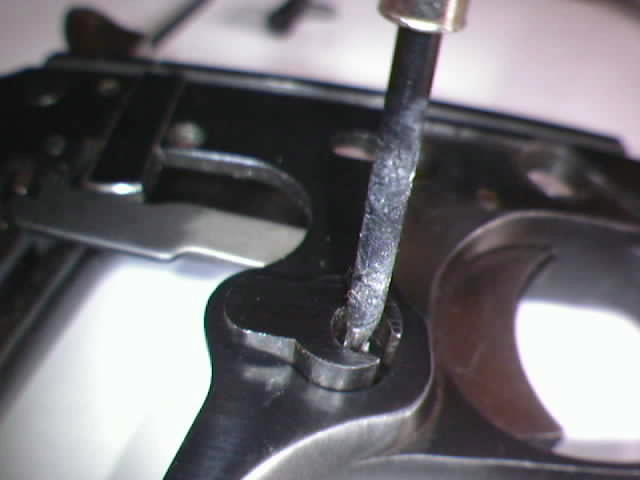

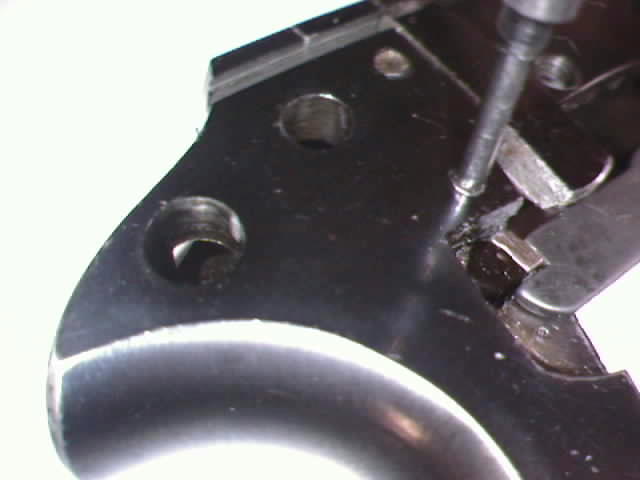

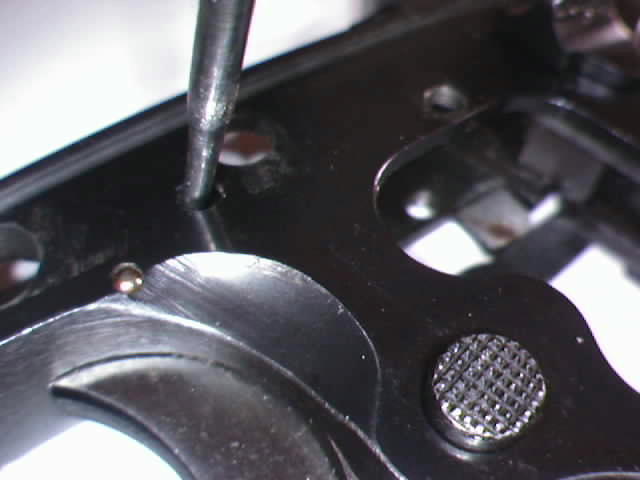

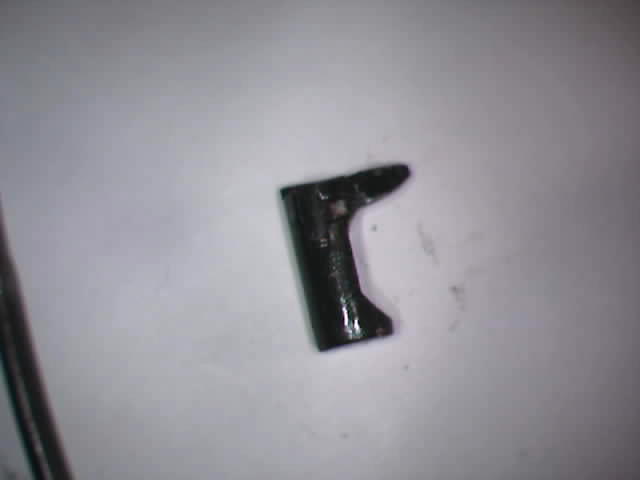

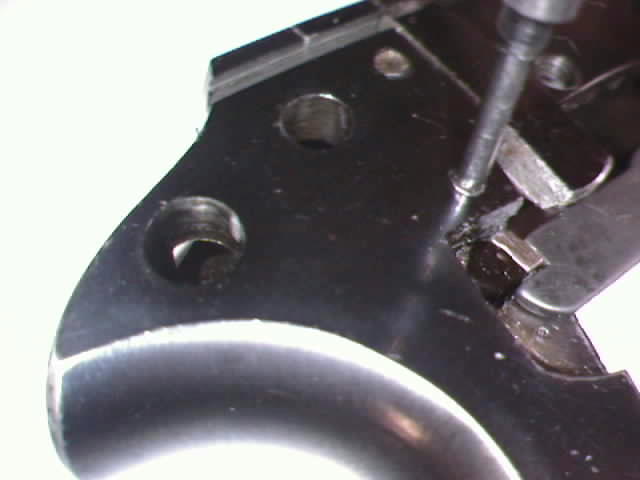

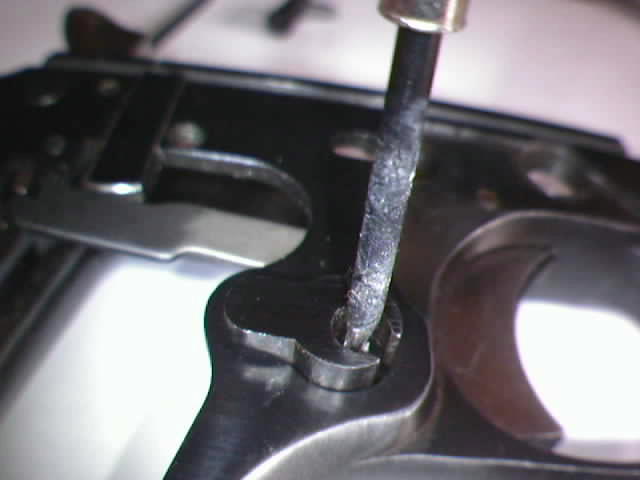

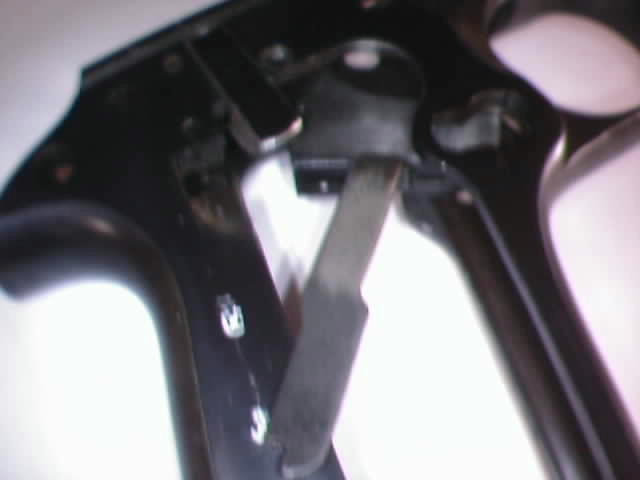

Presionando por ese orificio con un botador y al mismo tiempo girando en sentido contrario a las agujas del reloj el tornillo del bloqueo del seguro de cargador podemos sacarlo de su alojamiento





El despiece completo es válido para distintos modelos de la casa STAR con sus pequeñas variaciones en 72
Última edición por marroyol el 10 Jul 2012 20:39, editado 1 vez en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35314
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial desmontaje STAR Super y similares

Mensajepor marroyol » 17 Abr 2012 21:44

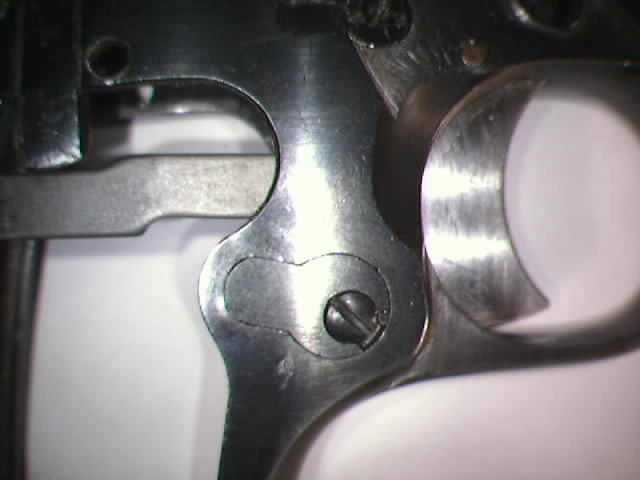

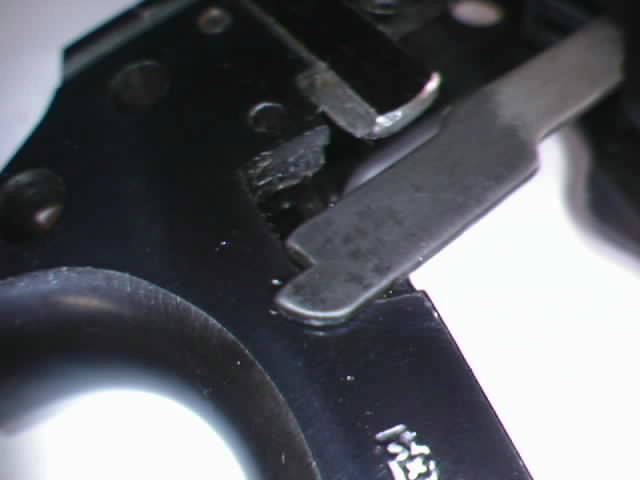

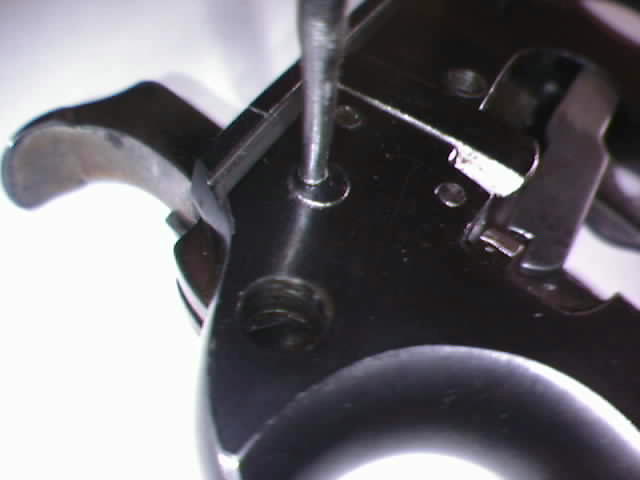

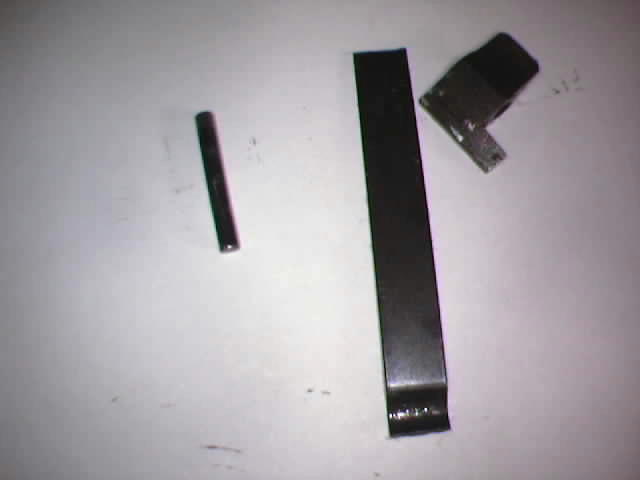

La retenida del cargador sale del mismo modo, presionamos el botón de la retenida y giramos el tornillo de bloqueo en sentido contrario a las agujas del reloj
Adjuntos
El despiece completo es válido para distintos modelos de la casa STAR con sus pequeñas variaciones en 80
El despiece completo es válido para distintos modelos de la casa STAR con sus pequeñas variaciones en 81
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35314
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial desmontaje STAR Super y similares

Mensajepor marroyol » 17 Abr 2012 21:47

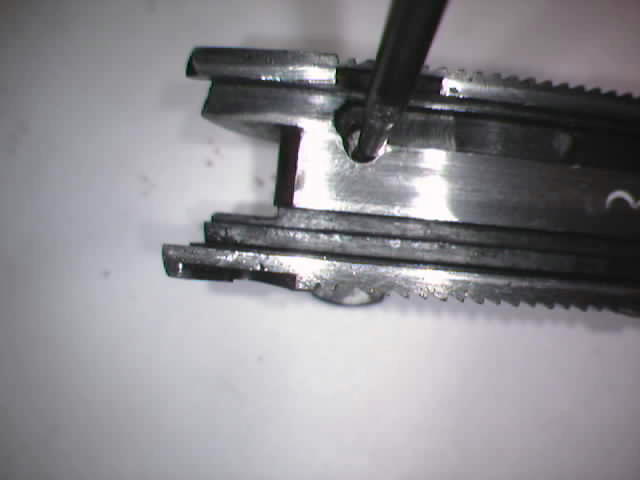

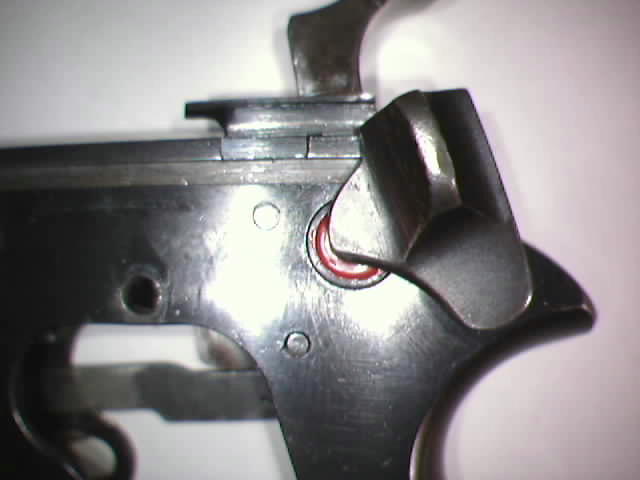

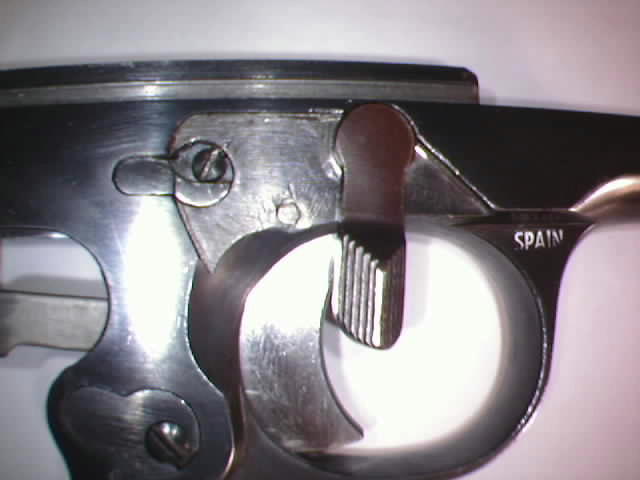

Ponemos la aleta de seguro en posición vertical (en las armas pequeñas tiene que estar el martillo abatido, en las grandes montado).

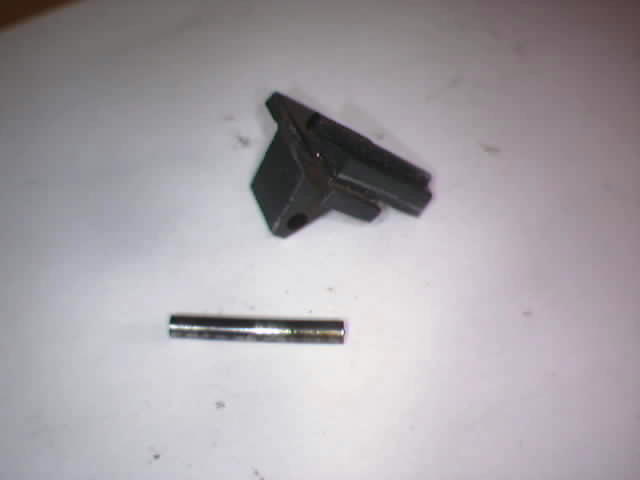

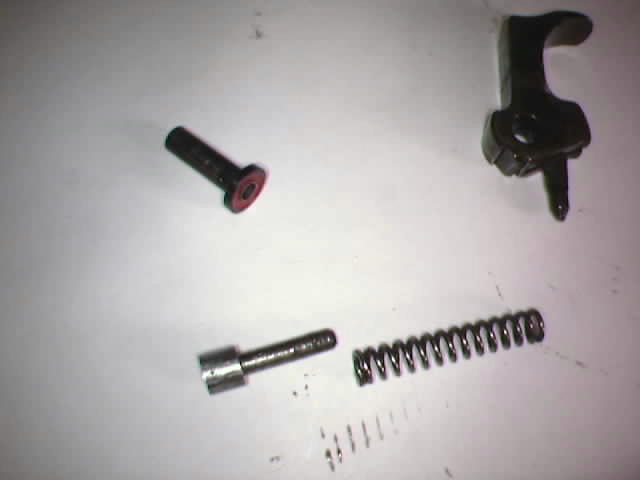

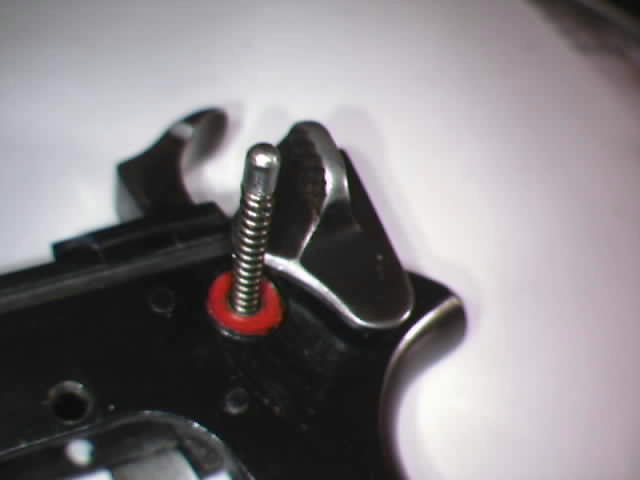

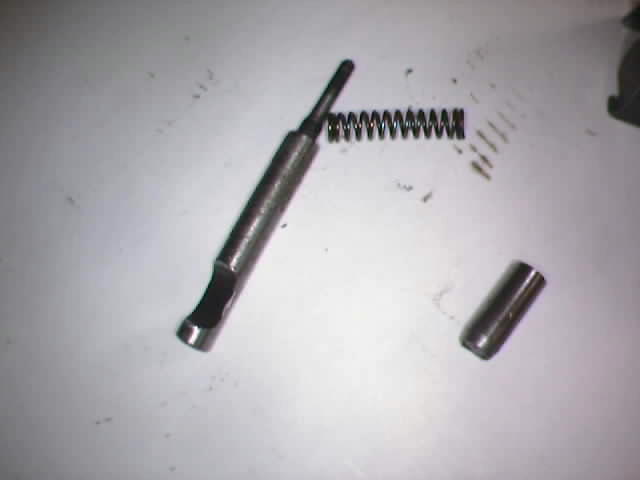

y seguimos girando hasta que sale el pitón con su muelle, es conveniente tener el dedo gordo encima del pitón para no tener que ir a buscarlo :mrgreen:



El despiece completo es válido para distintos modelos de la casa STAR con sus pequeñas variaciones en 90
Última edición por marroyol el 10 Jul 2012 20:40, editado 1 vez en total.
