Desmontaje de BAR FN MKI y limitación de cargador (pag. 8)

Mensajepor jabaliviejo » 31 Mar 2011 22:25

Creo este hilo con el deseo de resolver algunas dudas y dificultades sobre el desmontaje del Browning BAR FN utilizando como modelo el Mark I (MKI) que fue fabricado en dos series bien diferenciadas (1967-1975 y 1976-1992).

Con sus evoluciones, y sin ellas, después de 43 años este rifle es uno de los más vendidos, fiables, robustos y apreciados de entre todos los semiautomáticos que se han concebido para la caza.

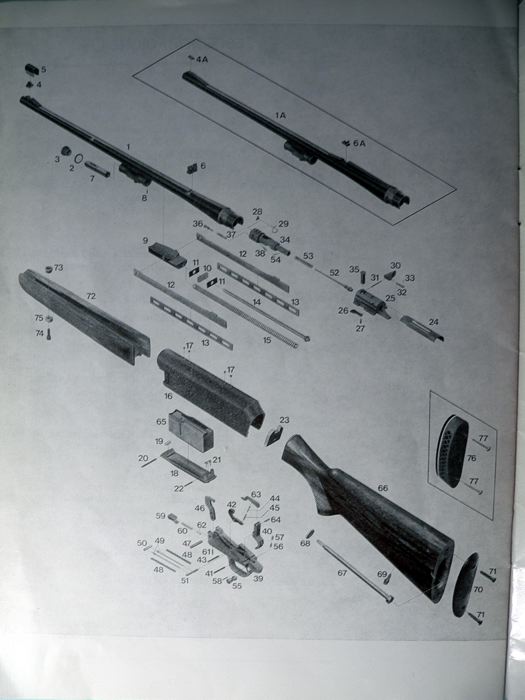

Los números que encontraréis a lo largo de esta explicación coinciden con los reflejados en el despiece explosivo que figura en el manual del MKI y cuya imagen adjunto (pinchando sobre ella, se ampliará lo necesario como para hacerlo más visible.

Recomiendo que antes de hacer una operación se lea completo el texto del paso que vamos a ejecutar.
También es recomendable ser algo manitas, aunque no es necesario ser relojero, ni mucho menos.
Adjuntos
Creo este hilo con el deseo de resolver algunas dudas y dificultades sobre el desmontaje del Browning 00
Última edición por jabaliviejo el 26 Sep 2012 19:53, editado 10 veces en total.
B.U.A.
Beatí­fica Unión Apostólica 30.06
(establecida en 1906)
"bonus venator grosso munitio numquam requirere"

Avatar de Usuario
jabaliviejo
505 Gibbs
505 Gibbs
Mensajes: 20537
Registrado: 15 Dic 2007 06:01
Estado: Desconectado

Re: Tutorial de desmontaje de Browning BAR FN MKI (y MKII)

Mensajepor jabaliviejo » 31 Mar 2011 22:26

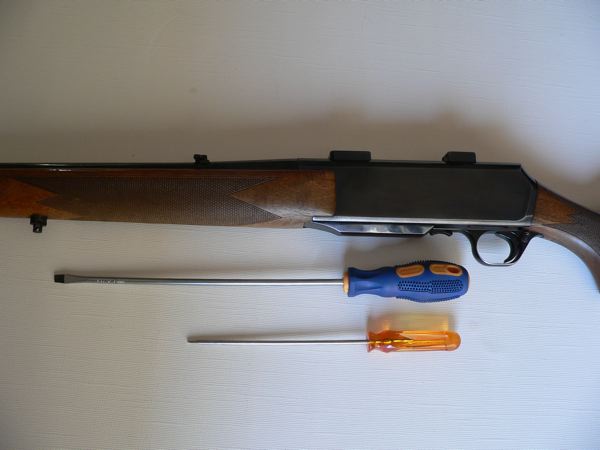

1.- Aquí tenemos el viejo (y maravilloso) Browning FN BAR MKI.
Dos destornilladores son prácticamente lo único que necesitaremos para desmontarlo. Uno largo y ancho y otro de punta fina y estrecha.
Adjuntos
Creo este hilo con el deseo de resolver algunas dudas y dificultades sobre el desmontaje del Browning 10
Última edición por jabaliviejo el 09 Jul 2012 10:58, editado 2 veces en total.
B.U.A.
Beatí­fica Unión Apostólica 30.06
(establecida en 1906)
"bonus venator grosso munitio numquam requirere"

Avatar de Usuario
jabaliviejo
505 Gibbs
505 Gibbs
Mensajes: 20537
Registrado: 15 Dic 2007 06:01
Estado: Desconectado

Re: Tutorial de desmontaje de Browning BAR FN MKI (y MKII)

Mensajepor jabaliviejo » 31 Mar 2011 22:27

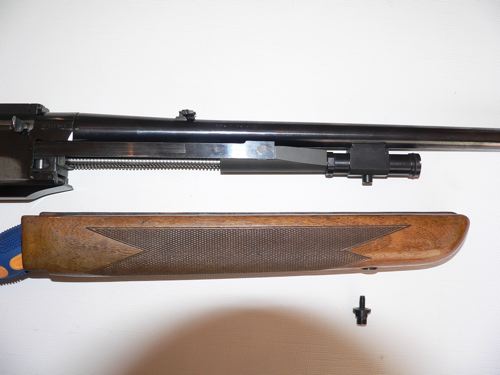

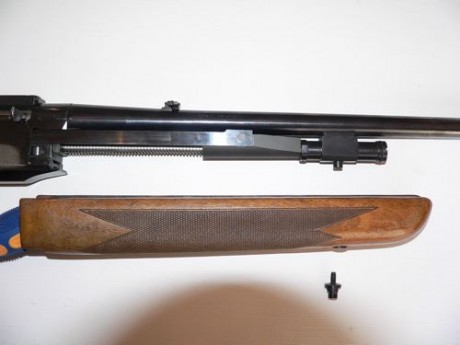

2.- Comenzamos desenroscando el tornillo del guardamanos (74) y sacando éste empujándolo hacia adelante y hacia abajo.
Si hace mucho que este tornillo permanece fijo es muy posible que tenga óxido OJO!! porque en ese caso notaréis la lógica resistencia al desenroscado y no es la primera vez que alguien me cuenta que ha tenido que hacer mucha fuerza y ha partido este tornillo tratando de sacarlo. Ya sabéis; si se pone cabezón, bien de aceite de ese penetrante (tres en uno o similar) un poco de paciencia y en su caso aplicar calor y frío.
Adjuntos
Creo este hilo con el deseo de resolver algunas dudas y dificultades sobre el desmontaje del Browning 20
Última edición por jabaliviejo el 15 Sep 2015 16:48, editado 7 veces en total.
B.U.A.
Beatí­fica Unión Apostólica 30.06
(establecida en 1906)
"bonus venator grosso munitio numquam requirere"

Avatar de Usuario
jabaliviejo
505 Gibbs
505 Gibbs
Mensajes: 20537
Registrado: 15 Dic 2007 06:01
Estado: Desconectado

Re: Tutorial de desmontaje de Browning BAR FN MKI (y MKII)

Mensajepor jabaliviejo » 31 Mar 2011 22:29

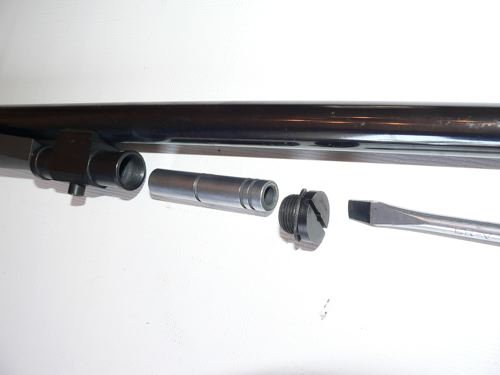

3.- Soltamos ahora el tornillo tope del colector de gases con su arandela (3 y 2) y el pistón (7). Éste último sale por la parte delantera inclinando el rifle hacia adelante y eventualmente con unas sacudidas o empujándolo desde atrás con una varilla fina o punzón largo, para lo que habrá que echar hacia atrás el bloque de inercia (9).
Un detalle del MKII diferente del MKI es que el tornillo tope del colector de gases tiene cabeza hexagonal y se suelta con llave de tuerca en vez de con destornillador.

¡ATENCIÓN! el modelo MKII tiene en un costado de su colector un tornillo de regulación de gases (ajustado de fábrica y habitualmente fijado con pasta roja) que recomiendo no tocar.
Adjuntos
Creo este hilo con el deseo de resolver algunas dudas y dificultades sobre el desmontaje del Browning 30
Última edición por jabaliviejo el 09 Jul 2012 11:04, editado 5 veces en total.
B.U.A.
Beatí­fica Unión Apostólica 30.06
(establecida en 1906)
"bonus venator grosso munitio numquam requirere"

Avatar de Usuario
jabaliviejo
505 Gibbs
505 Gibbs
Mensajes: 20537
Registrado: 15 Dic 2007 06:01
Estado: Desconectado

Re: Tutorial de desmontaje de Browning BAR FN MKI (y MKII)

Mensajepor jabaliviejo » 31 Mar 2011 22:30

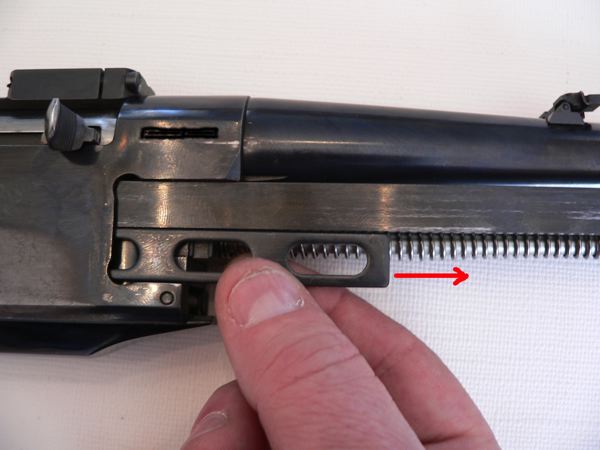

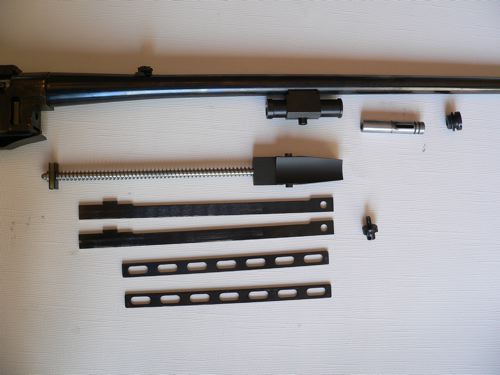

4.- Sacamos ahora los apoyos guía de las bielas (13) (el modelo MKII carece de ellas). Tirando hacia adelante, salen suavemente y sin ninguna dificultad.
Adjuntos
Creo este hilo con el deseo de resolver algunas dudas y dificultades sobre el desmontaje del Browning 40
Última edición por jabaliviejo el 04 Nov 2014 19:18, editado 4 veces en total.
B.U.A.
Beatí­fica Unión Apostólica 30.06
(establecida en 1906)
"bonus venator grosso munitio numquam requirere"

Avatar de Usuario
jabaliviejo
505 Gibbs
505 Gibbs
Mensajes: 20537
Registrado: 15 Dic 2007 06:01
Estado: Desconectado

Re: Tutorial de desmontaje de Browning BAR FN MKI (y MKII)

Mensajepor jabaliviejo » 31 Mar 2011 22:31

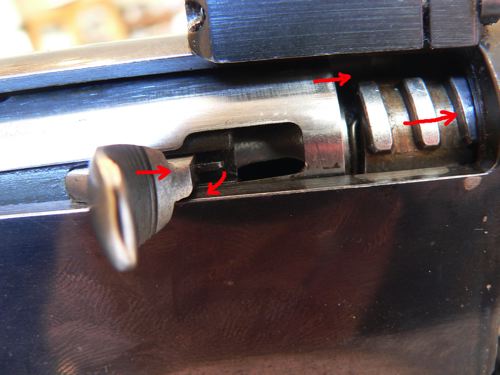

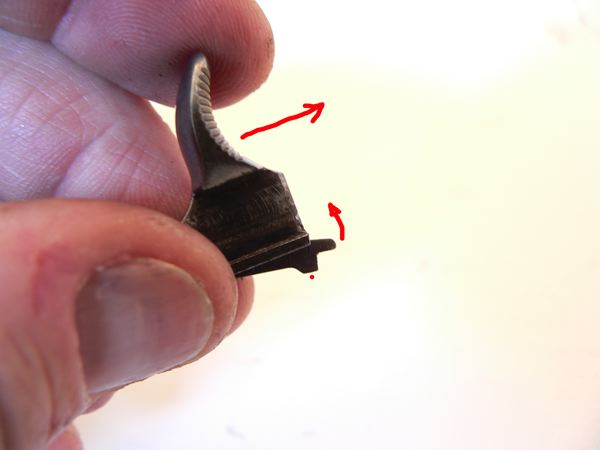

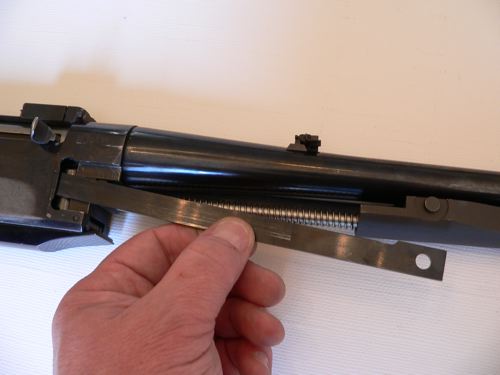

5.- Sacamos las bielas que mueven el cerrojo (12). Al igual que los apoyos guía, tiene una a cada lado del cajón de mecanismos. Para quitarlas, las desalojamos de sus acomodos en el bloque de inercia (9).
En el MKII el bloque de inercia es algo distinto, pero se actúa más o menos de la misma forma.
Para quitar la biela derecha en el MKII y sucesivos hay que quitar el pasador de la palanca que libera el cerrojo y su muelle.
Adjuntos
Creo este hilo con el deseo de resolver algunas dudas y dificultades sobre el desmontaje del Browning 50
Última edición por jabaliviejo el 09 Jul 2012 11:10, editado 4 veces en total.
B.U.A.
Beatí­fica Unión Apostólica 30.06
(establecida en 1906)
"bonus venator grosso munitio numquam requirere"

Avatar de Usuario
jabaliviejo
505 Gibbs
505 Gibbs
Mensajes: 20537
Registrado: 15 Dic 2007 06:01
Estado: Desconectado

Re: Tutorial de desmontaje de Browning BAR FN MKI (y MKII)

Mensajepor jabaliviejo » 31 Mar 2011 22:33

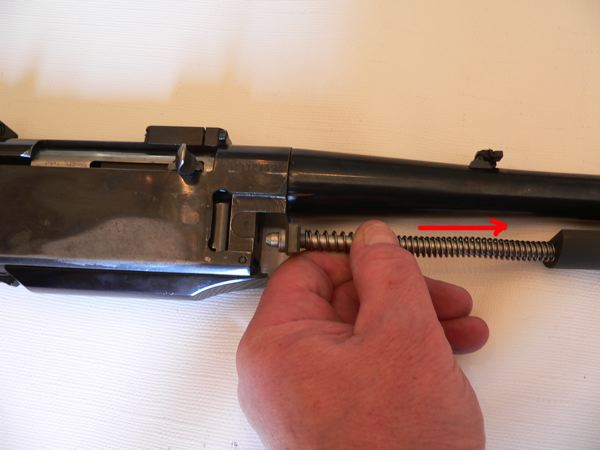

6.- Ahora hay que extraer la varilla (14) que sirve de guía al muelle de recuperación (15) y al bloque de inercia (9).
Ya no tenemos pistón ni bielas que nos impidan hacerlo y para ello basta empujar la varilla hacia adelante contrarrestando la fuerza del muelle y sacar la base de la varilla de su alojamiento.
Adjuntos
Creo este hilo con el deseo de resolver algunas dudas y dificultades sobre el desmontaje del Browning 60
Última edición por jabaliviejo el 04 Nov 2014 19:19, editado 5 veces en total.
B.U.A.
Beatí­fica Unión Apostólica 30.06
(establecida en 1906)
"bonus venator grosso munitio numquam requirere"

Avatar de Usuario
jabaliviejo
505 Gibbs
505 Gibbs
Mensajes: 20537
Registrado: 15 Dic 2007 06:01
Estado: Desconectado

Re: Tutorial de desmontaje de Browning BAR FN MKI (y MKII)

Mensajepor jabaliviejo » 31 Mar 2011 22:34

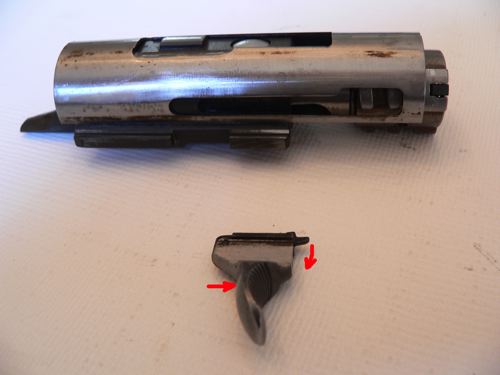

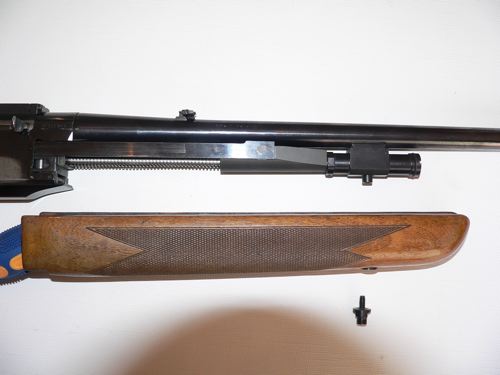

7.- Aquí tenemos desmontado todo el grupo delantero. Aunque la foto no lo recoge, podemos también separar varilla (14), bloque (9). muelle (15) y tope amortiguador sin ninguna dificultad. Este amortiguador está compuesto por dos chapitas (11) y un taquito de teflón entre ellas (10).
Adjuntos
Creo este hilo con el deseo de resolver algunas dudas y dificultades sobre el desmontaje del Browning 70
Última edición por jabaliviejo el 09 Jul 2012 11:14, editado 3 veces en total.
B.U.A.
Beatí­fica Unión Apostólica 30.06
(establecida en 1906)
"bonus venator grosso munitio numquam requirere"

Avatar de Usuario
jabaliviejo
505 Gibbs
505 Gibbs
Mensajes: 20537
Registrado: 15 Dic 2007 06:01
Estado: Desconectado

Re: Tutorial de desmontaje de Browning BAR FN MKI (y MKII)

Mensajepor jabaliviejo » 31 Mar 2011 22:35

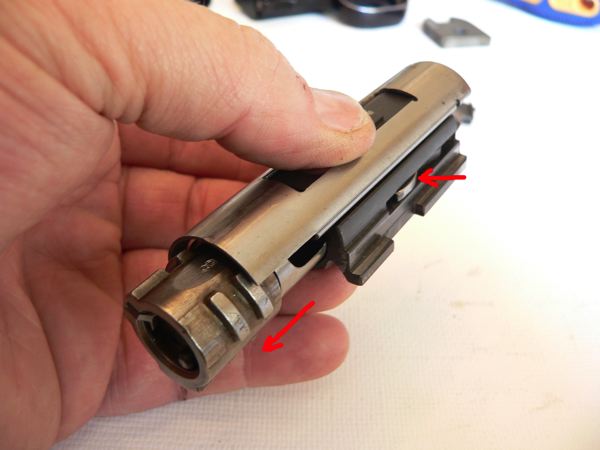

8.- Terminada esta fase nos vamos a desmontar el grupo trasero para poder extraer el grupo disparador y el cerrojo.

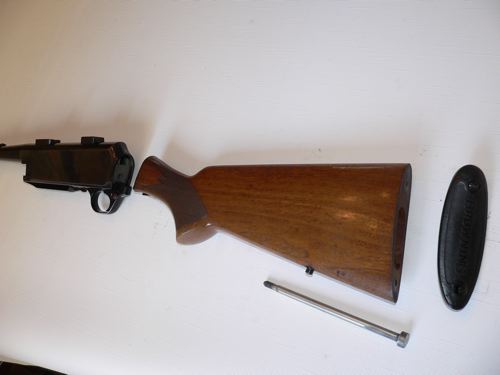

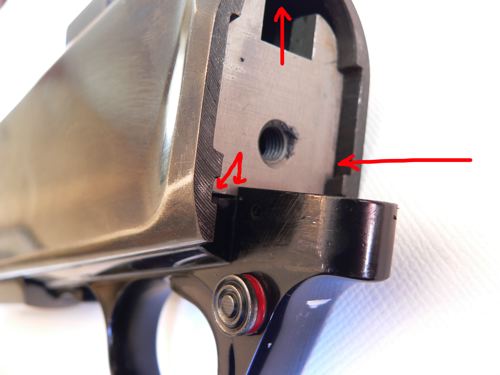

Para eso, en primer lugar retiramos la cantonera (70) y, con el destornillador largo, soltamos el tornillo que fija la culata al cajón de mecanismos (67). Se trata de un tornillo largo con arandela (que en este caso se quedó dentro de la culata) que rosca en la tapa trasera del cajón (23).
Adjuntos
Creo este hilo con el deseo de resolver algunas dudas y dificultades sobre el desmontaje del Browning 80
Última edición por jabaliviejo el 09 Jul 2012 11:34, editado 4 veces en total.
B.U.A.
Beatí­fica Unión Apostólica 30.06
(establecida en 1906)
"bonus venator grosso munitio numquam requirere"

Avatar de Usuario
jabaliviejo
505 Gibbs
505 Gibbs
Mensajes: 20537
Registrado: 15 Dic 2007 06:01
Estado: Desconectado

Re: Tutorial de desmontaje de Browning BAR FN MKI (y MKII)

Mensajepor jabaliviejo » 31 Mar 2011 22:36

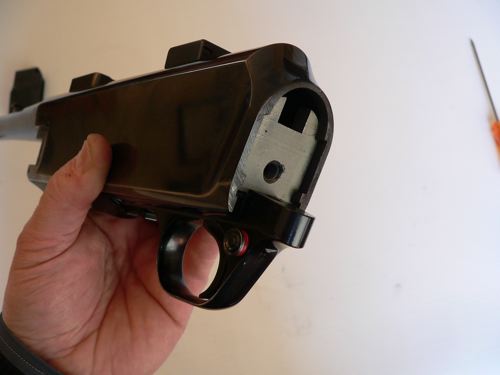

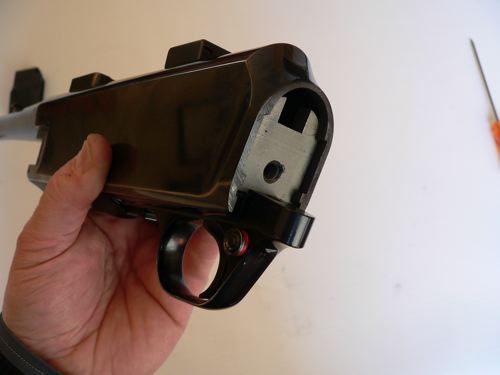

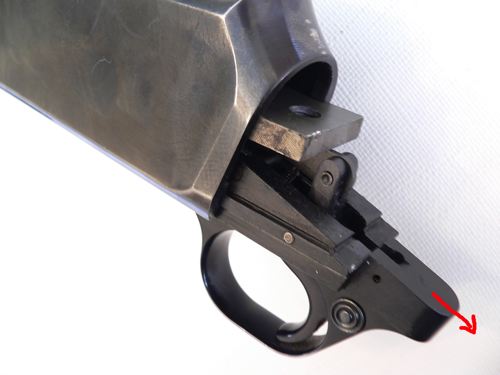

9.- Bien. Ahí tenemos la parte trasera del cajón de mecanismos al descubierto.
Adjuntos
Creo este hilo con el deseo de resolver algunas dudas y dificultades sobre el desmontaje del Browning 90
Última edición por jabaliviejo el 09 Jul 2012 11:36, editado 2 veces en total.
B.U.A.
Beatí­fica Unión Apostólica 30.06
(establecida en 1906)
"bonus venator grosso munitio numquam requirere"
