El cepillo lo he intentado ... pero acaba pillando pellejillos y abriendo agujero al tirar ... es para descarnar las pieles.
Para las pequeñas suelo dejar que sequen y luego les paso la Dremel a baja velocidad limando lo que sobra ... pero aun asi suele abrir algun agujero.
Mi idea era una rueda con limitacion (dos "cachas" fijas que impidan que la piel se meta demasiado en el filo que debe estar en movimieto) y pasar la piel en perpendicular con suavidad y movimientos laterales ... incluso podria servir una muela de esas de afilar aperos con motor y piedra basta, el problema es que enganche que en este caso creo que arruinaria totalmente la piel.
La ultima ha sido recuperar (en plan chapuza) la navaja de mi abuelo, estaba roñosa, no se podia cerrar y algun listo la habia metido en el fuego porque tenia las cachas totalmente deformes y rotas, asi que he cepillado, pulido, aceitado, lavado con gasolina, vuelta a aceitar y por ultimo, con un trozo de tabla de caja de vinos he cambiado las cachas dandoles la forma de las originales... se nota que soy aficionado, pero no ha quedado mal y cierra perfectamente, por ultimo he pulido a espejo y reafilado, ahora afeita, creo que mi abuelo habria quedado contento con mi trabajo.
Para las pequeñas suelo dejar que sequen y luego les paso la Dremel a baja velocidad limando lo que sobra ... pero aun asi suele abrir algun agujero.
Mi idea era una rueda con limitacion (dos "cachas" fijas que impidan que la piel se meta demasiado en el filo que debe estar en movimieto) y pasar la piel en perpendicular con suavidad y movimientos laterales ... incluso podria servir una muela de esas de afilar aperos con motor y piedra basta, el problema es que enganche que en este caso creo que arruinaria totalmente la piel.
La ultima ha sido recuperar (en plan chapuza) la navaja de mi abuelo, estaba roñosa, no se podia cerrar y algun listo la habia metido en el fuego porque tenia las cachas totalmente deformes y rotas, asi que he cepillado, pulido, aceitado, lavado con gasolina, vuelta a aceitar y por ultimo, con un trozo de tabla de caja de vinos he cambiado las cachas dandoles la forma de las originales... se nota que soy aficionado, pero no ha quedado mal y cierra perfectamente, por ultimo he pulido a espejo y reafilado, ahora afeita, creo que mi abuelo habria quedado contento con mi trabajo.
"LOS DELINCUENTES Y LOS TIRANOS PREFIEREN UNA SOCIEDAD DESARMADA. ASI SON LOS UNICOS ARMADOS."
Mis opiniones son mias y en nada relacionadas con ANARMA ni con alguna otra asociación.
Mis opiniones son mias y en nada relacionadas con ANARMA ni con alguna otra asociación.
- tsman
- Guardián
- Mensajes: 4914
- Registrado: 28 May 2009 09:01
- Ubicación: Al norte de despeñaperros
- Contactar:
- Estado: Desconectado
Re: Proyecto de Invierno
Bueno, pues la llave a falta de repasar un pelín el martillo la damos por terminada y a la espera de grabado.

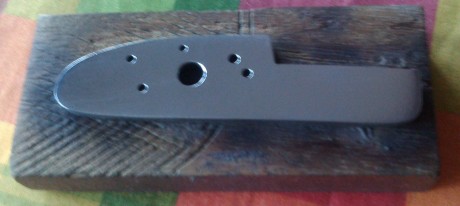

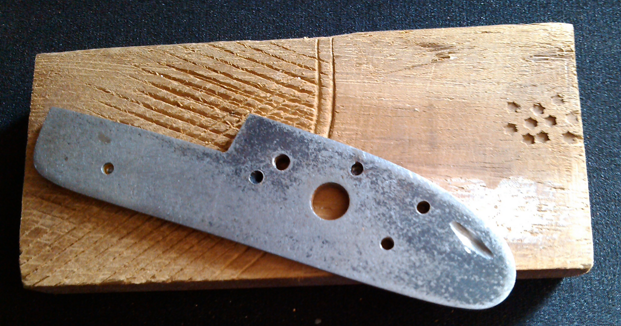

Os pongo unas fotos de la platina por la parte de atrás, ya con lus 'buquetes' necesarios para el muelle y pasadores.
Las roscas las hice con un juego de machos del Lidl. Casualmente vendían uno barato y me vinieron de escándalo.

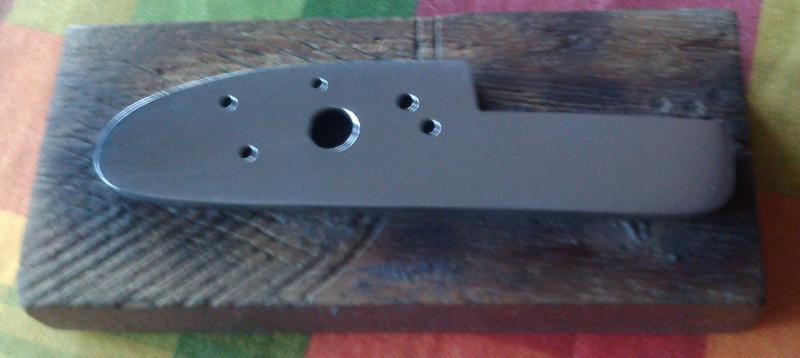

Por la parte de delante le he dado un lijado para quitarle todas las imperfecciones y un primer pulido, sin llegar a espejo.
El lijado siempre en cruz y bajando progresivamente de grano para hasta que quede liso.
Ahora a diseñar el dibujito que le haremos, pero eso después de tener el arma montada.
La he pegado al taco de madera para facilitar el lijado.
Es la madera que uso para casi todo, increíble lo que da de si un tarugo.
Os pongo unas fotos de la platina por la parte de atrás, ya con lus 'buquetes' necesarios para el muelle y pasadores.
Las roscas las hice con un juego de machos del Lidl. Casualmente vendían uno barato y me vinieron de escándalo.
Por la parte de delante le he dado un lijado para quitarle todas las imperfecciones y un primer pulido, sin llegar a espejo.
El lijado siempre en cruz y bajando progresivamente de grano para hasta que quede liso.
Ahora a diseñar el dibujito que le haremos, pero eso después de tener el arma montada.
La he pegado al taco de madera para facilitar el lijado.
Es la madera que uso para casi todo, increíble lo que da de si un tarugo.
Sossio de Anarma nº 166
Presidente honorífico Talos-Güitos
Presidente honorífico Talos-Güitos
Re: Proyecto de Invierno
Tiene un aspecto excelente.
Un abrazo.
Un abrazo.
- cantabro1964
- .300 Win Mag
- Mensajes: 1376
- Registrado: 17 Oct 2011 21:04
- Ubicación: Chopos, Cantabria
- Contactar:
- Estado: Desconectado
Re: Proyecto de Invierno
Buenos días. El proyecto de invierno, sin prisas, va para adelante, ánimo, que cada vez queda menos para que veamos la pieza terminada!
Un saludo.
Un saludo.
- tsman
- Guardián
- Mensajes: 4914
- Registrado: 28 May 2009 09:01
- Ubicación: Al norte de despeñaperros
- Contactar:
- Estado: Desconectado
Proyecto de Invierno - El cajeado
Hoy ha sido el turno del cajeado de la llave.

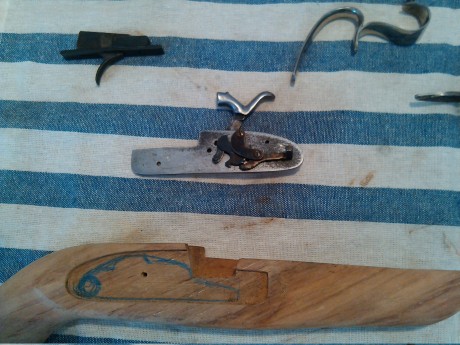

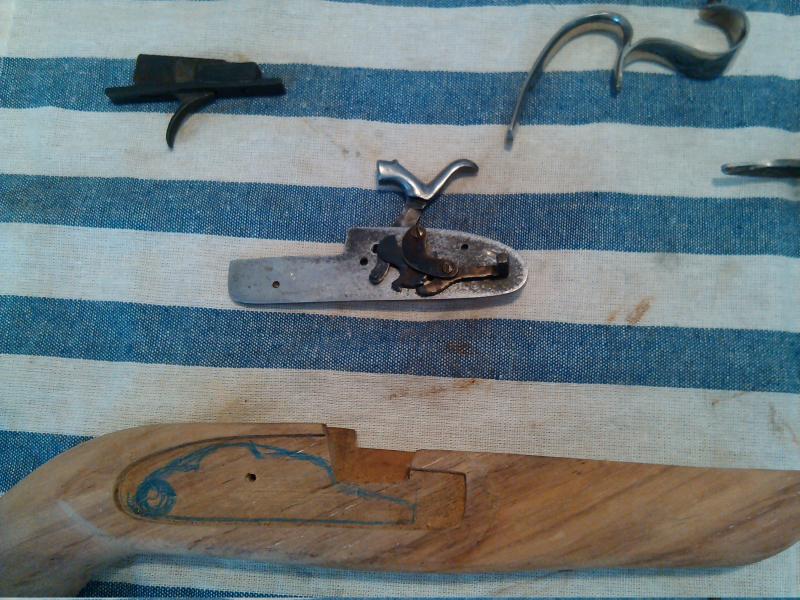

Lo primero montar el piecerío interior menos el muelle (por ir 'peleando' por zonas y no liarnos en los ajustes). Con un lápiz marcar groseramente la zona a rebajar, luego ajustaremos. Fijaros en la zona del fondo donde irá el fiador.
Después y antes de nada marcar la posición del pasante y hacer el agujero con el taladro de columna. Pienso que es mas fácil cuando hay madera justo debajo de la platina.

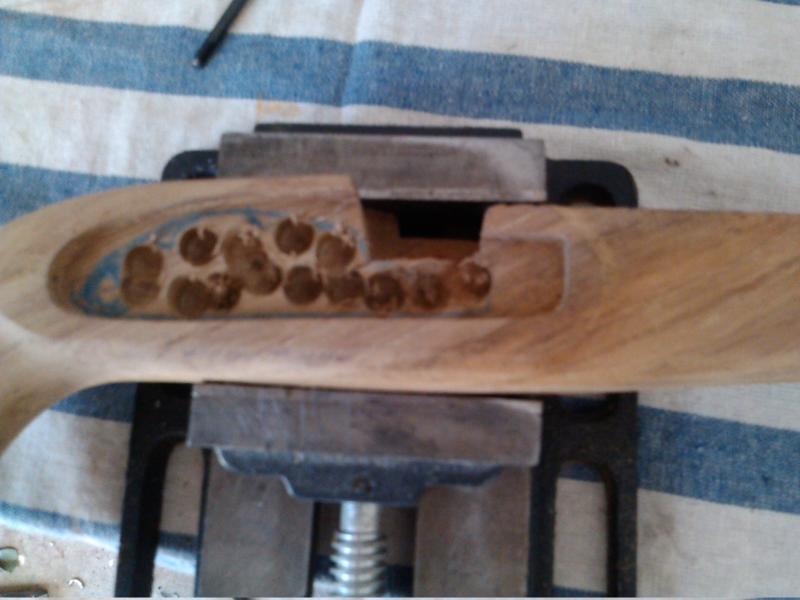

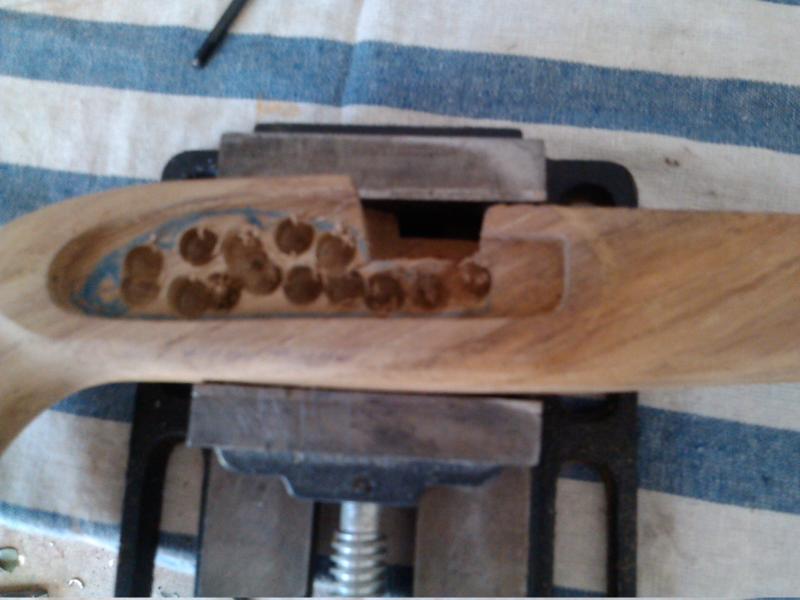

Para el cajeado, perforamos la zona con el taladro y una profundidad de 1cm para quitar el material.
Lo primero montar el piecerío interior menos el muelle (por ir 'peleando' por zonas y no liarnos en los ajustes). Con un lápiz marcar groseramente la zona a rebajar, luego ajustaremos. Fijaros en la zona del fondo donde irá el fiador.
Después y antes de nada marcar la posición del pasante y hacer el agujero con el taladro de columna. Pienso que es mas fácil cuando hay madera justo debajo de la platina.
Para el cajeado, perforamos la zona con el taladro y una profundidad de 1cm para quitar el material.
Última edición por tsman el 02 Jun 2013 19:57, editado 1 vez en total.
Sossio de Anarma nº 166
Presidente honorífico Talos-Güitos
Presidente honorífico Talos-Güitos
- tsman
- Guardián
- Mensajes: 4914
- Registrado: 28 May 2009 09:01
- Ubicación: Al norte de despeñaperros
- Contactar:
- Estado: Desconectado
Proyecto de Invierno - El cajeado

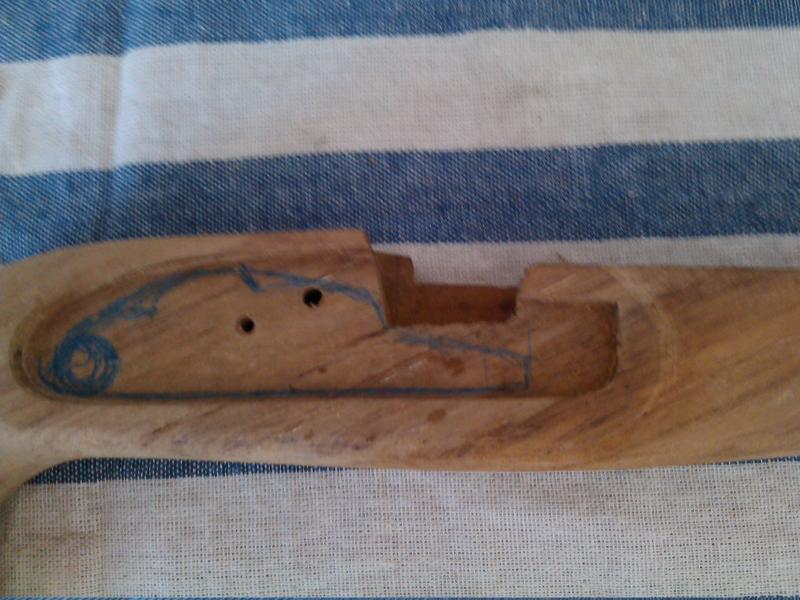

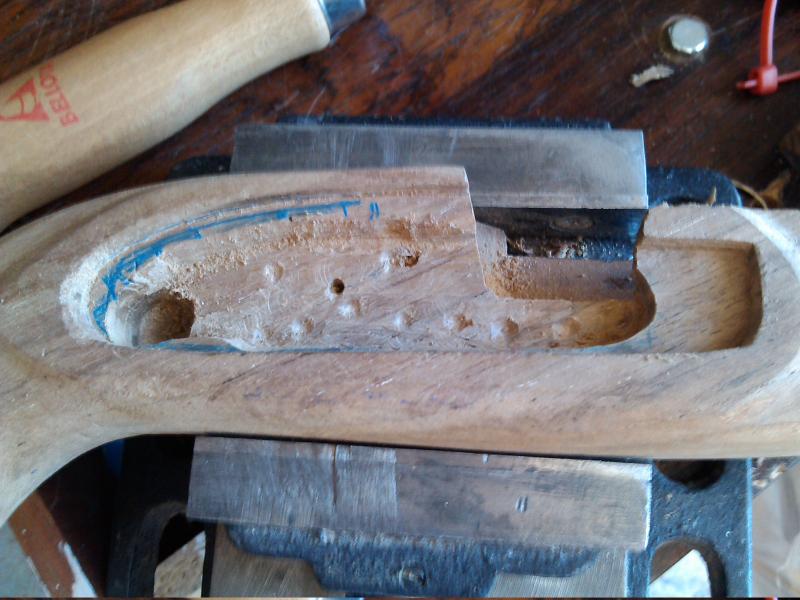

Después con mi amigo bellota vamos eliminando el material y ajustando. Se va probando la llave en todas sus posiciones y rebajando hasta que entre suave.
La zona del fiador se resuelve con un taladro grueso y algo mas profundo.

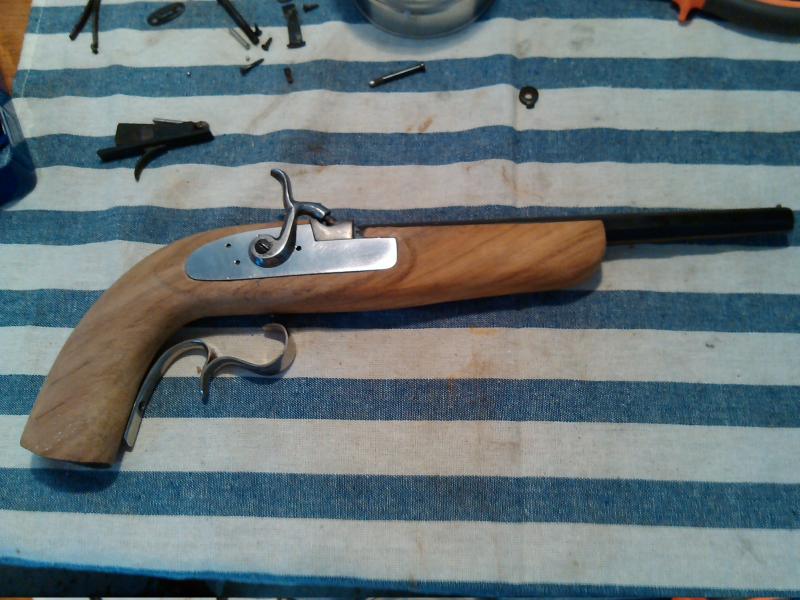

Poco a poco va viendose, aunque creo que quizás estilice un poco la forma más adelante...
La zona del fiador se resuelve con un taladro grueso y algo mas profundo.
Poco a poco va viendose, aunque creo que quizás estilice un poco la forma más adelante...
Sossio de Anarma nº 166
Presidente honorífico Talos-Güitos
Presidente honorífico Talos-Güitos
Re: Proyecto de Invierno
Si Sr. Se ve, que el ajuste de la platina, es estupendo.
- cantabro1964
- .300 Win Mag
- Mensajes: 1376
- Registrado: 17 Oct 2011 21:04
- Ubicación: Chopos, Cantabria
- Contactar:
- Estado: Desconectado
Re: Proyecto de Invierno
Buenas noches. Einar, si no hiciera PUUUUM, no sé que harías tu en este mundo.
Cuanto más avanzas en el proyecto, mejor te va quedando. Enhorabuena.
Un saludo.
Cuanto más avanzas en el proyecto, mejor te va quedando. Enhorabuena.
Un saludo.
- tsman
- Guardián
- Mensajes: 4914
- Registrado: 28 May 2009 09:01
- Ubicación: Al norte de despeñaperros
- Contactar:
- Estado: Desconectado
Re: Proyecto de Invierno
Seguimos avanzando, aprovechando los escasos ratos que me deja el ninio.
Hay que rehacer el soporte del gatillo, para agrandarlo y usarlo a su vez como soporte del guardamonte.
Tras darle una pensada decidí hacerlo en laton, por darle un poco de alegría y por ser un material mas fácil de trabajar, creo que quedará bien.

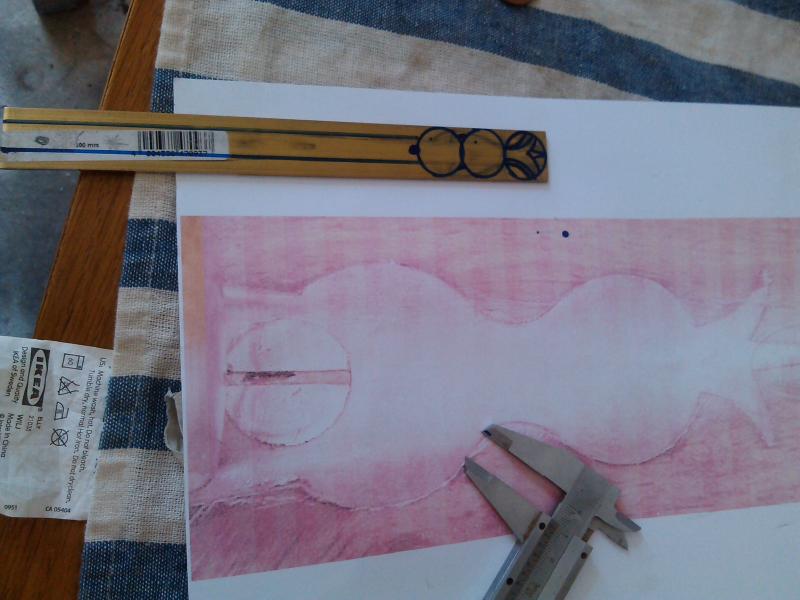

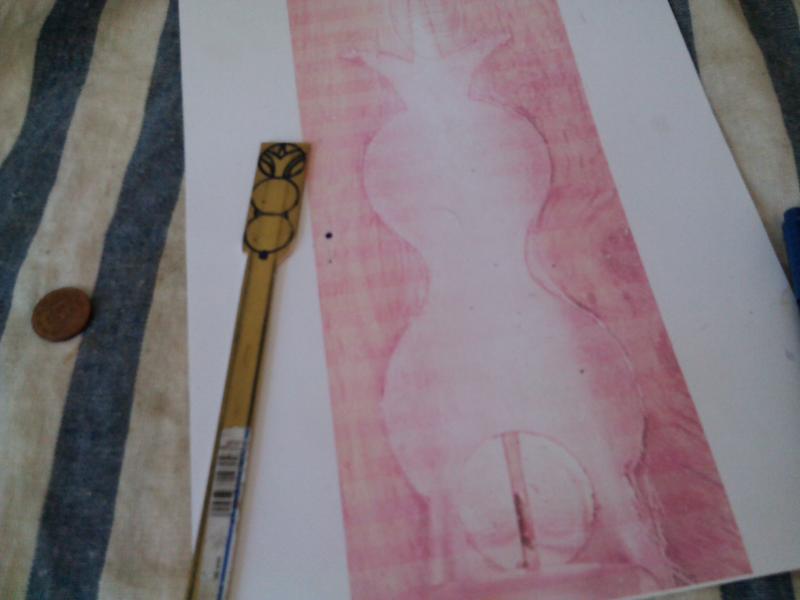

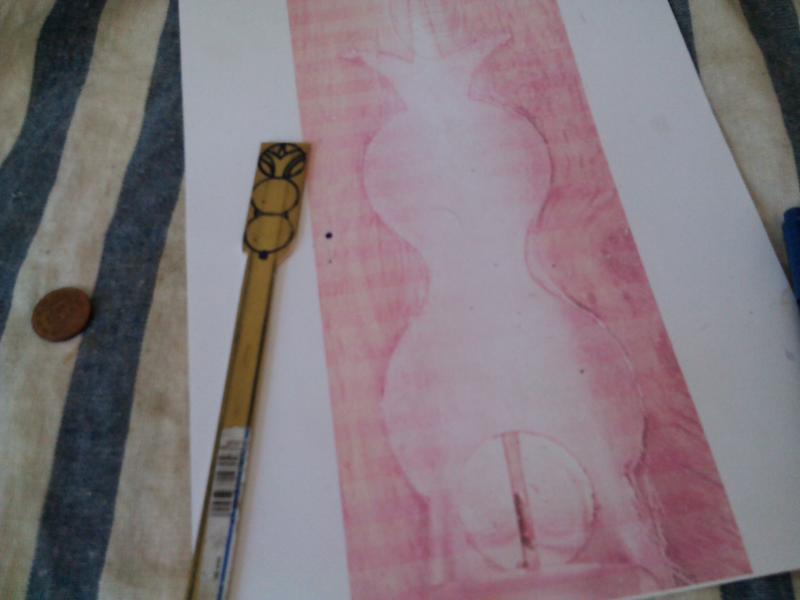

Partiendo de una lamina de 2cm de grosor, le dibujamos el motivo y forma a rebajar de forma grosera para obtener la preforma.

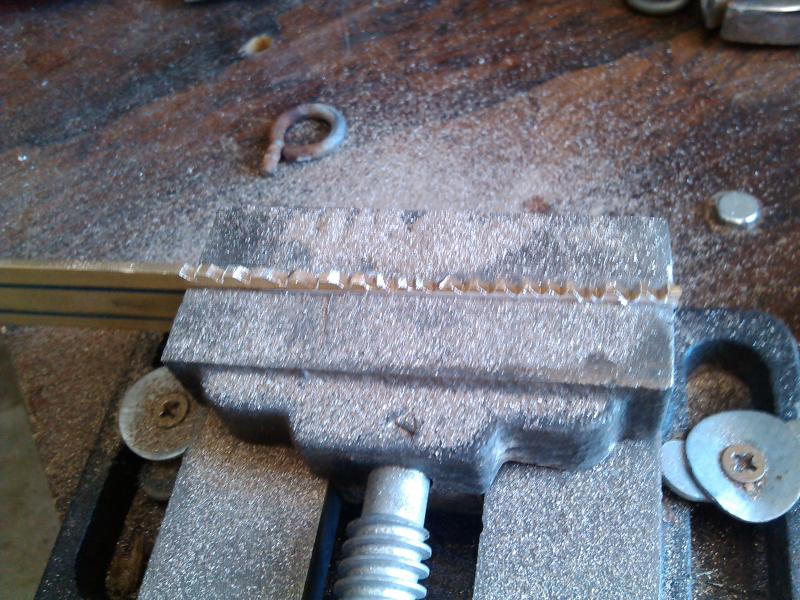

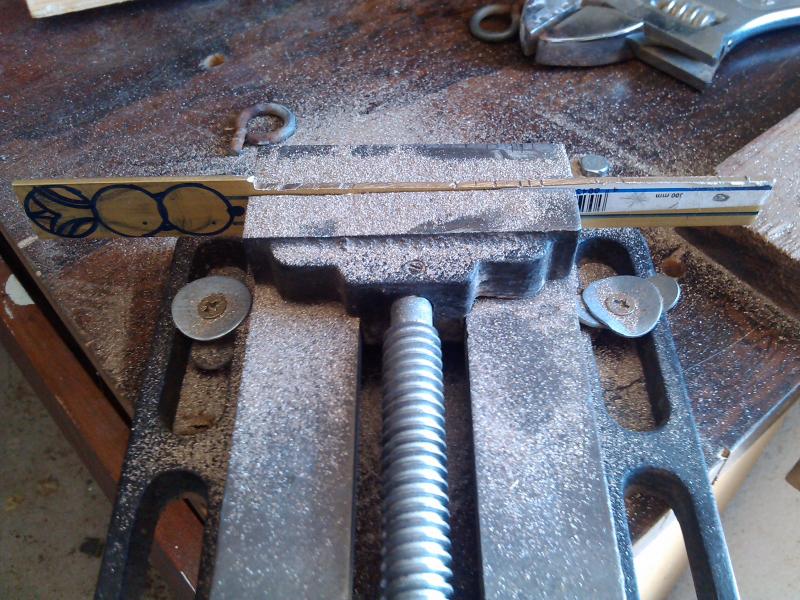

Luego y usando la mordaza de plantilla vamos rebajando el lateral en 'dientes' para luego igualar.
En unos pocos pasos dejamos los laterales igualados con comodidad. Están a 13mm , luego deberemos rebajarlos a 10mm, según vayamos terminando.
Poco a poco...
Hay que rehacer el soporte del gatillo, para agrandarlo y usarlo a su vez como soporte del guardamonte.
Tras darle una pensada decidí hacerlo en laton, por darle un poco de alegría y por ser un material mas fácil de trabajar, creo que quedará bien.
Partiendo de una lamina de 2cm de grosor, le dibujamos el motivo y forma a rebajar de forma grosera para obtener la preforma.
Luego y usando la mordaza de plantilla vamos rebajando el lateral en 'dientes' para luego igualar.
En unos pocos pasos dejamos los laterales igualados con comodidad. Están a 13mm , luego deberemos rebajarlos a 10mm, según vayamos terminando.
Poco a poco...
Sossio de Anarma nº 166
Presidente honorífico Talos-Güitos
Presidente honorífico Talos-Güitos
- tsman
- Guardián
- Mensajes: 4914
- Registrado: 28 May 2009 09:01
- Ubicación: Al norte de despeñaperros
- Contactar:
- Estado: Desconectado
Re: Proyecto de Invierno

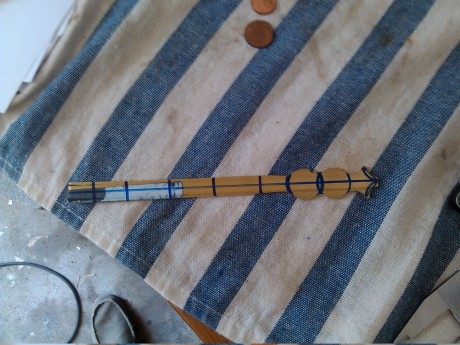

Al final obtenemos una especie de Chupachups, como base para el trabajo fino...
Sossio de Anarma nº 166
Presidente honorífico Talos-Güitos
Presidente honorífico Talos-Güitos
- tsman
- Guardián
- Mensajes: 4914
- Registrado: 28 May 2009 09:01
- Ubicación: Al norte de despeñaperros
- Contactar:
- Estado: Desconectado
Re: Proyecto de Invierno
Seguimos avanzando..

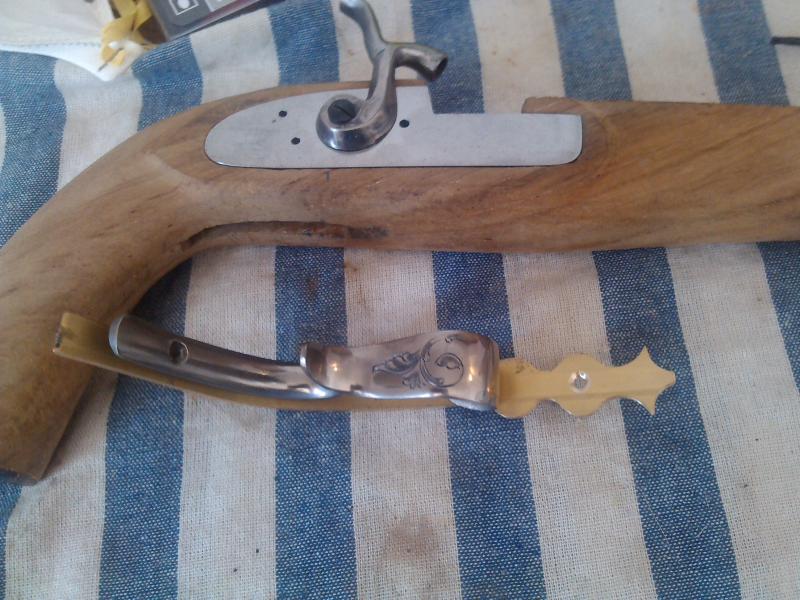

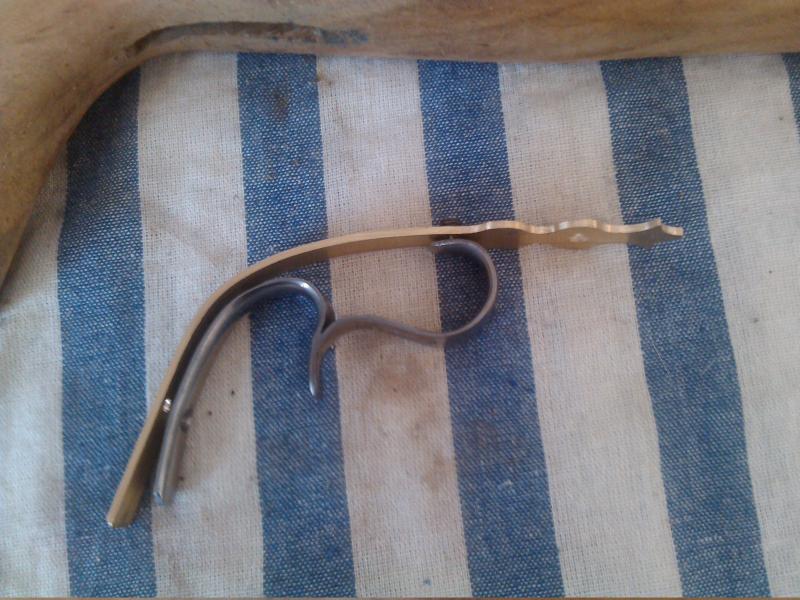

A partir del chupachups le vamos dando forma , primero con la dremel. En pasadas muy finas y dando la vuelta continuamente para la simetría.
Las marcas son para usarlas como referencia y que quede todo a 10mm exactamente.

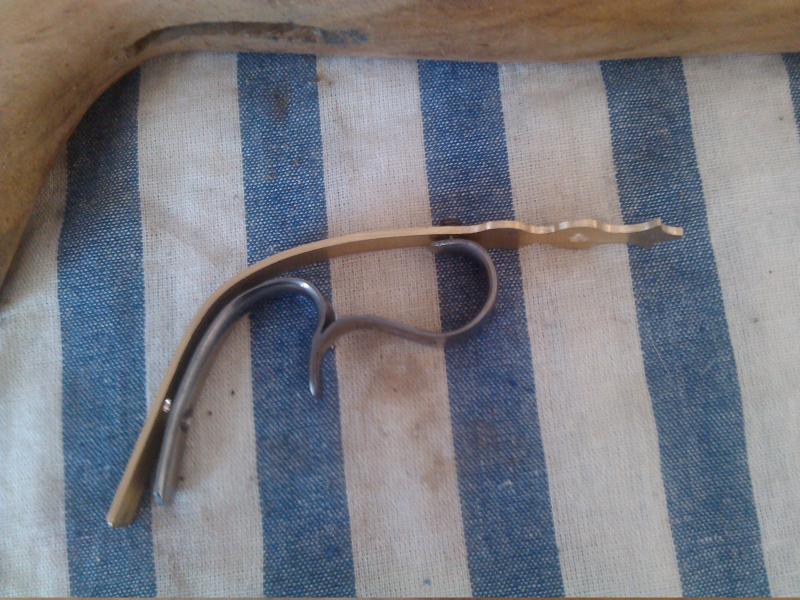

Luego damos el toque final a mano con limitas, marcamos donde irá la caja del gatillo y le hacemos los agujeros para el soporte antes de encaje final.
Creo que no va quedando mal.
A partir del chupachups le vamos dando forma , primero con la dremel. En pasadas muy finas y dando la vuelta continuamente para la simetría.
Las marcas son para usarlas como referencia y que quede todo a 10mm exactamente.
Luego damos el toque final a mano con limitas, marcamos donde irá la caja del gatillo y le hacemos los agujeros para el soporte antes de encaje final.
Creo que no va quedando mal.
Sossio de Anarma nº 166
Presidente honorífico Talos-Güitos
Presidente honorífico Talos-Güitos
Re: Proyecto de Invierno
Menudo curro te estás pegando. Pero un curro a gusto . Te está quedando muy bien.
Re: Proyecto de Invierno
Te está quedando, estupenda.
- Cabo_Tito
- 375 HH Magnum
- Mensajes: 8090
- Registrado: 23 Ago 2008 07:01
- Contactar:
- Estado: Desconectado
Re: Proyecto de Invierno
Una autentica obra de arte y ademas artesanal.
"LOS DELINCUENTES Y LOS TIRANOS PREFIEREN UNA SOCIEDAD DESARMADA. ASI SON LOS UNICOS ARMADOS."
Mis opiniones son mias y en nada relacionadas con ANARMA ni con alguna otra asociación.
Mis opiniones son mias y en nada relacionadas con ANARMA ni con alguna otra asociación.
- cantabro1964
- .300 Win Mag
- Mensajes: 1376
- Registrado: 17 Oct 2011 21:04
- Ubicación: Chopos, Cantabria
- Contactar:
- Estado: Desconectado
Re: Proyecto de Invierno
Buenas tardes. Enhorabuena, Tsman, cada vez queda menos y encima te está quedando preciosa.
La paciencia que le estás poniendo tendrá su enorme recompensa.
Un saludo.
La paciencia que le estás poniendo tendrá su enorme recompensa.
Un saludo.
Re: Proyecto de Invierno
Buenas noches.
Y a mi me dicen que estoy mal del "perol" leche creo que ni estan todos dentro y muchos de los que estan fuera debieran estarlo, quizas como nosotros. Depues de ver tu trabajo, paciencia, dedicacion, etc. solo me queda decirte que ENHORABUENA.
Yo hago lo que puedo ya que soy muy torpe trabajando con mis manos pero Tu eres un ejemplo y solo despiertas envidia y ADMIRACION.
Solo espero ver el primer disparo de esa maravilla que con tu teson y valentia haz hecho posible.
Esta escuela no se puede perder, nuestra obligacion es transmitirla.
Tsman se que eres desde hace años uno de los viejos maquinistas de tren.
Para mi es un orgullo que compartas con tu gente estos proyectos.
Agradecido.
Un abrazo.
Y a mi me dicen que estoy mal del "perol" leche creo que ni estan todos dentro y muchos de los que estan fuera debieran estarlo, quizas como nosotros. Depues de ver tu trabajo, paciencia, dedicacion, etc. solo me queda decirte que ENHORABUENA.
Yo hago lo que puedo ya que soy muy torpe trabajando con mis manos pero Tu eres un ejemplo y solo despiertas envidia y ADMIRACION.
Solo espero ver el primer disparo de esa maravilla que con tu teson y valentia haz hecho posible.
Esta escuela no se puede perder, nuestra obligacion es transmitirla.
Tsman se que eres desde hace años uno de los viejos maquinistas de tren.
Para mi es un orgullo que compartas con tu gente estos proyectos.
Agradecido.
Un abrazo.
- tsman
- Guardián
- Mensajes: 4914
- Registrado: 28 May 2009 09:01
- Ubicación: Al norte de despeñaperros
- Contactar:
- Estado: Desconectado
Re: Proyecto de Invierno
Gracias por los ánimos señores, me vais a poner colorado.
Lo cierto es que cuando me documenté para el proyecto me dio mucha rabia no encontrar nada que fuera contando las cosas pasito a pasito. Por eso lo documentando lo mejor que puedo, un poco como 'anotaciones propias' y otro en la espera de que le sea útil a alguien.
La verdad que caminando se aprende mucho.
Lo cierto es que cuando me documenté para el proyecto me dio mucha rabia no encontrar nada que fuera contando las cosas pasito a pasito. Por eso lo documentando lo mejor que puedo, un poco como 'anotaciones propias' y otro en la espera de que le sea útil a alguien.
La verdad que caminando se aprende mucho.
