TUTORIAL DESMONTAJE WALTHER PPK/E

Mensajepor marroyol » 23 Oct 2011 20:18

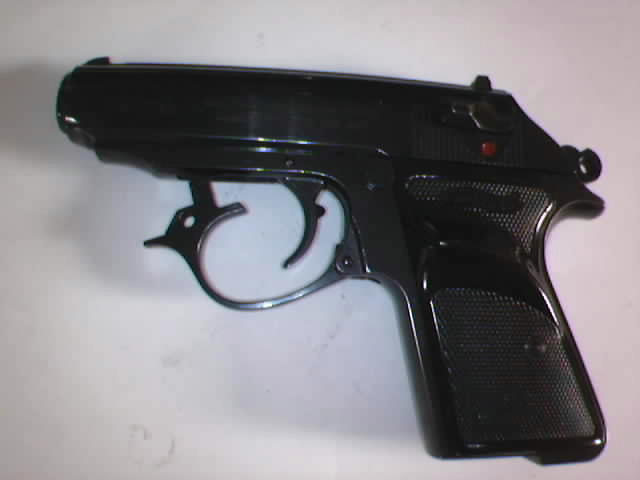

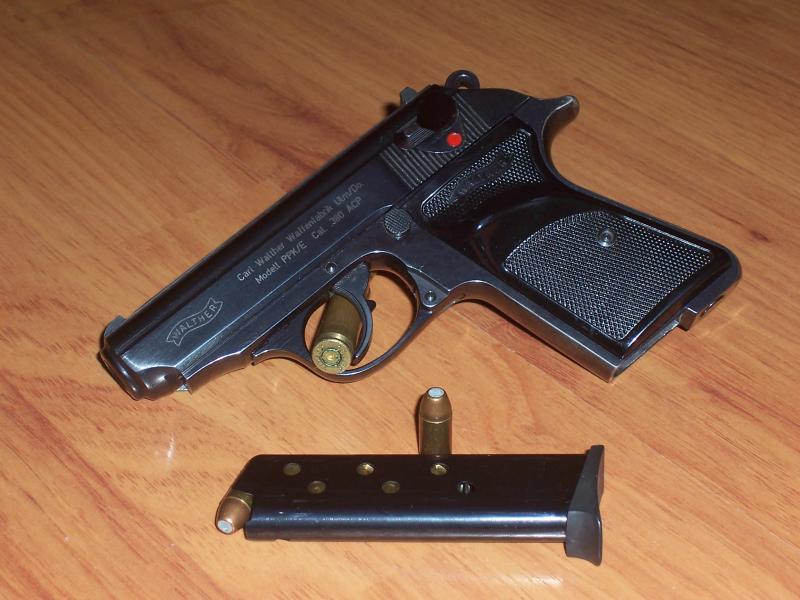

Despiece completo de l a WALTHER PPK/E, por similitud la PPK/S de S&W y la PP, tanto de WALTHER como de MANURINH.
Herramientas necesarias, un destornillador para el tornillo de las cachas, un botador y un martillo pequeño.
Adjuntos
Despiece completo de l a WALTHER PPK/E, por similitud la PPK/S de S&W y la PP, tanto de WALTHER como 00
Última edición por marroyol el 27 Oct 2014 20:23, editado 2 veces en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: TUTORIAL DESMONTAJE WALTHER PPK/E

Mensajepor marroyol » 23 Oct 2011 20:18

Sacamos el cargador y comprobamos la recámara, y hacemos el despiece básico para la limpieza:

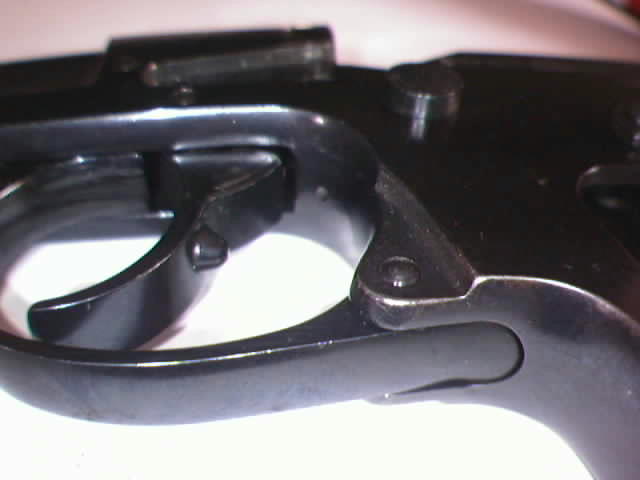

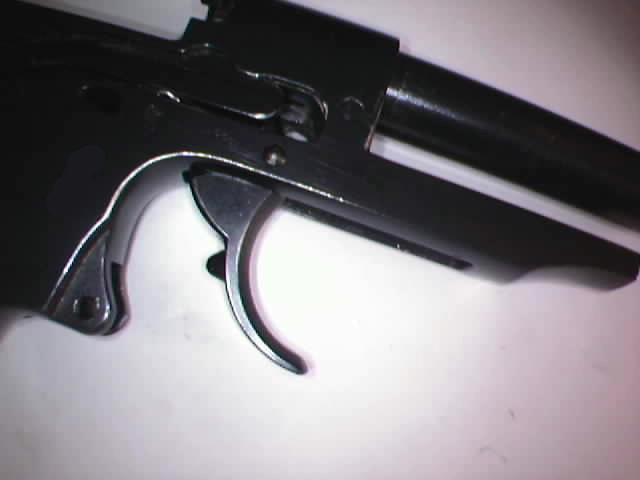

Bajamos el guardamonte y lo bloqueamos hacia un lado.
Adjuntos
Despiece completo de l a WALTHER PPK/E, por similitud la PPK/S de S&W y la PP, tanto de WALTHER como 10
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: TUTORIAL DESMONTAJE WALTHER PPK/E

Mensajepor marroyol » 23 Oct 2011 20:19

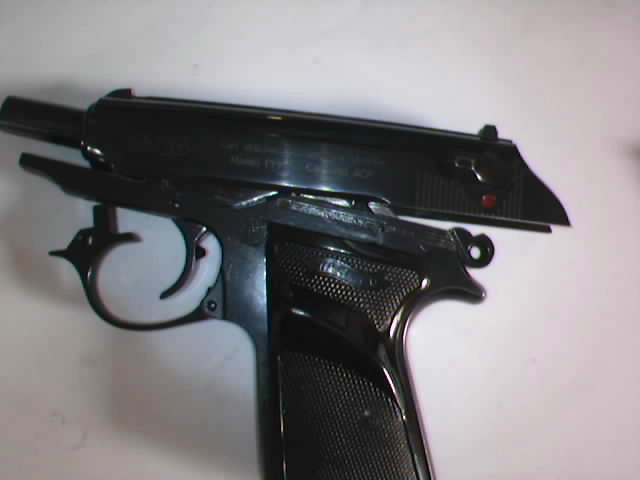

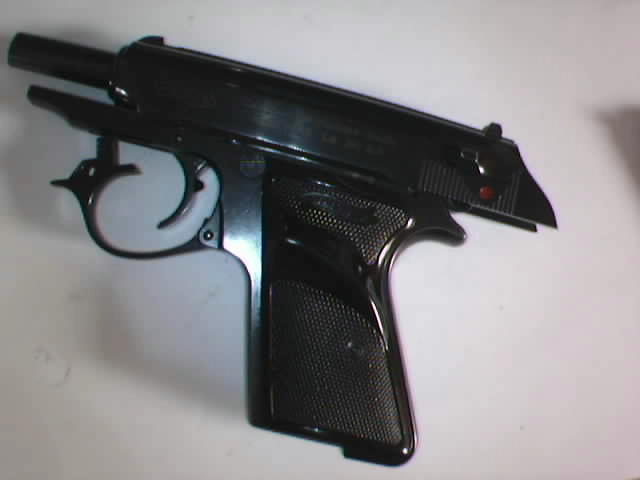

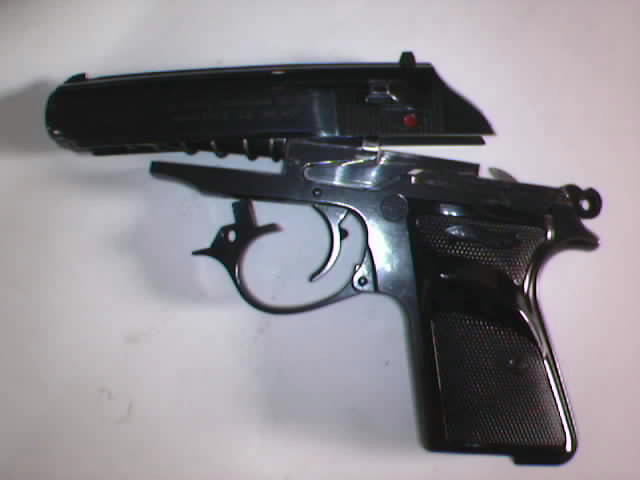

Tiramos de la corredera hacia atrás del todo y la levantamos por detrás, ahora manteniéndola hacia arriba la dejamos ir hacia adelante sujetando la fuerza del muelle recuperador.
Adjuntos
Despiece completo de l a WALTHER PPK/E, por similitud la PPK/S de S&W y la PP, tanto de WALTHER como 20
Despiece completo de l a WALTHER PPK/E, por similitud la PPK/S de S&W y la PP, tanto de WALTHER como 21
Despiece completo de l a WALTHER PPK/E, por similitud la PPK/S de S&W y la PP, tanto de WALTHER como 22
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: TUTORIAL DESMONTAJE WALTHER PPK/E

Mensajepor marroyol » 23 Oct 2011 20:21

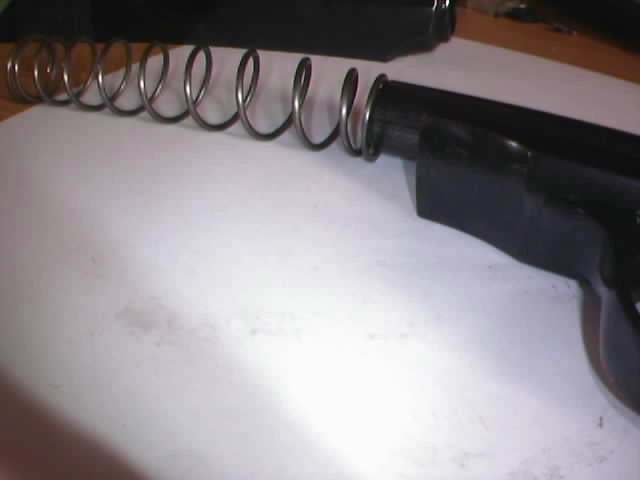

Sacamos el muelle recuperador, uno de los extremos es mas ancho que el otro, es el que apoya en la corredera, el más fino se introduce alrededor del cañón.
Adjuntos
Despiece completo de l a WALTHER PPK/E, por similitud la PPK/S de S&W y la PP, tanto de WALTHER como 30
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: TUTORIAL DESMONTAJE WALTHER PPK/E

Mensajepor marroyol » 23 Oct 2011 20:22

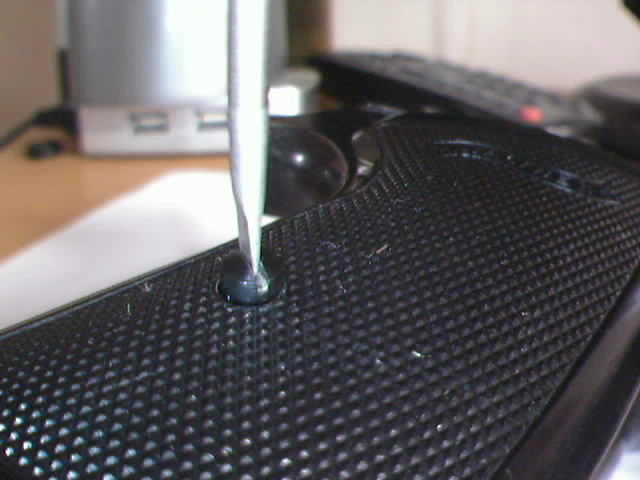

Desatornillamos el tornillo de las cachas y las retiramos.
Adjuntos
Despiece completo de l a WALTHER PPK/E, por similitud la PPK/S de S&W y la PP, tanto de WALTHER como 40
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: TUTORIAL DESMONTAJE WALTHER PPK/E

Mensajepor marroyol » 23 Oct 2011 20:22

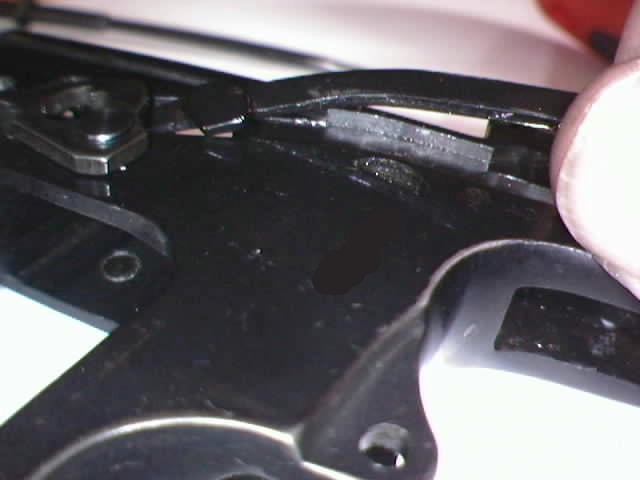

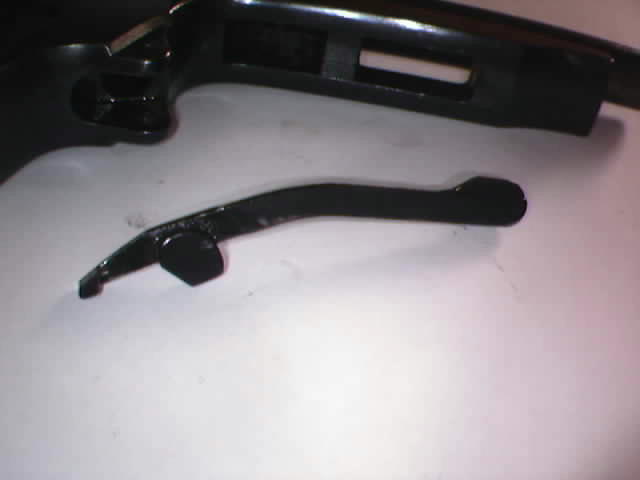

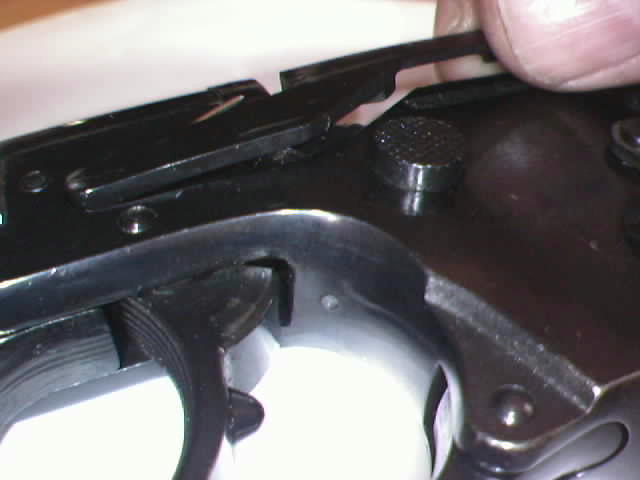

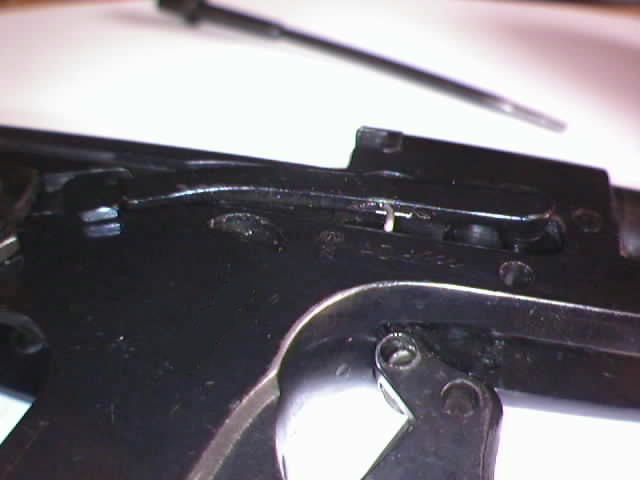

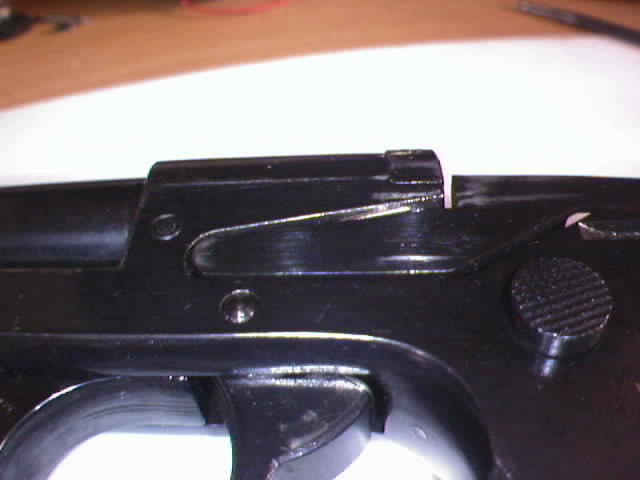

Levantamos el expulsor y retenida de corredera con su muelle y lo retiramos.
Adjuntos
Despiece completo de l a WALTHER PPK/E, por similitud la PPK/S de S&W y la PP, tanto de WALTHER como 50
Despiece completo de l a WALTHER PPK/E, por similitud la PPK/S de S&W y la PP, tanto de WALTHER como 51
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: TUTORIAL DESMONTAJE WALTHER PPK/E

Mensajepor marroyol » 23 Oct 2011 20:24

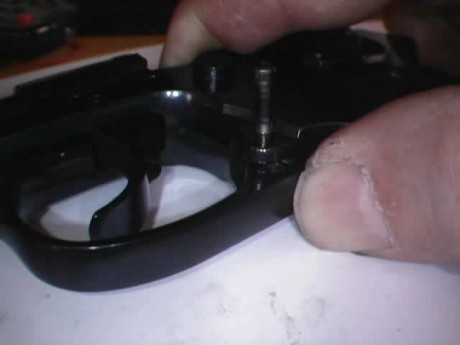

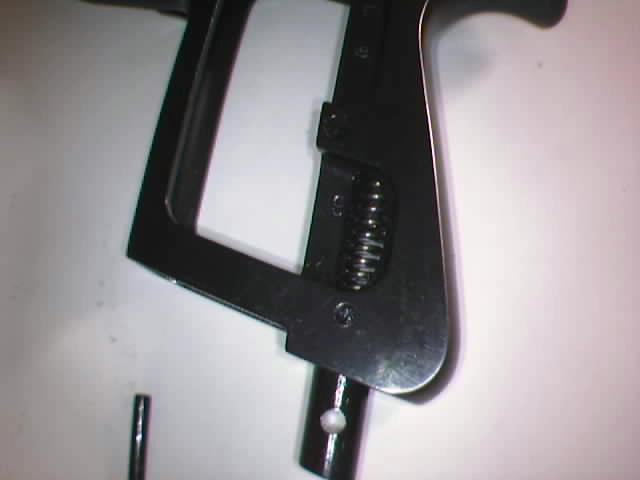

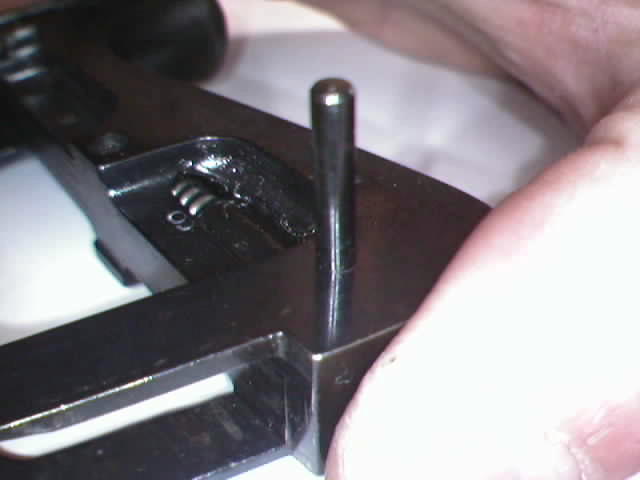

Sacamos el pasador de la tapa del muelle real del martillo presionando la tapa al mismo tiempo que empujamos con un botador el pasador.
Adjuntos
Despiece completo de l a WALTHER PPK/E, por similitud la PPK/S de S&W y la PP, tanto de WALTHER como 60
Despiece completo de l a WALTHER PPK/E, por similitud la PPK/S de S&W y la PP, tanto de WALTHER como 61
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: TUTORIAL DESMONTAJE WALTHER PPK/E

Mensajepor marroyol » 23 Oct 2011 20:24

Mas
Adjuntos

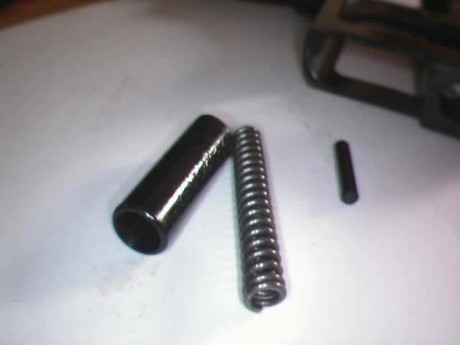

Despiece completo de l a WALTHER PPK/E, por similitud la PPK/S de S&W y la PP, tanto de WALTHER como 70
Despiece completo de l a WALTHER PPK/E, por similitud la PPK/S de S&W y la PP, tanto de WALTHER como 71
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: TUTORIAL DESMONTAJE WALTHER PPK/E

Mensajepor marroyol » 23 Oct 2011 20:26

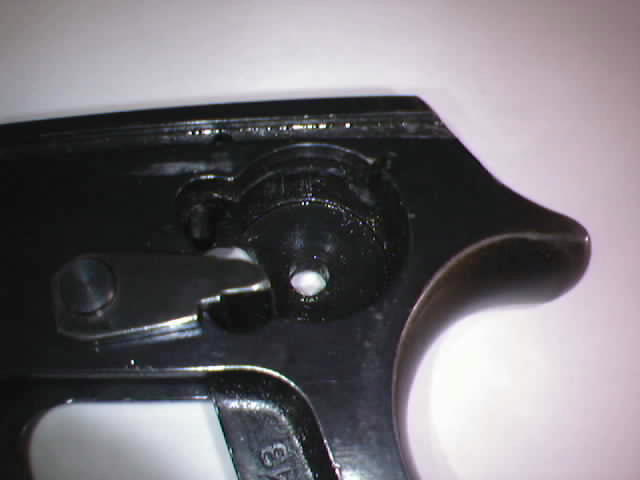

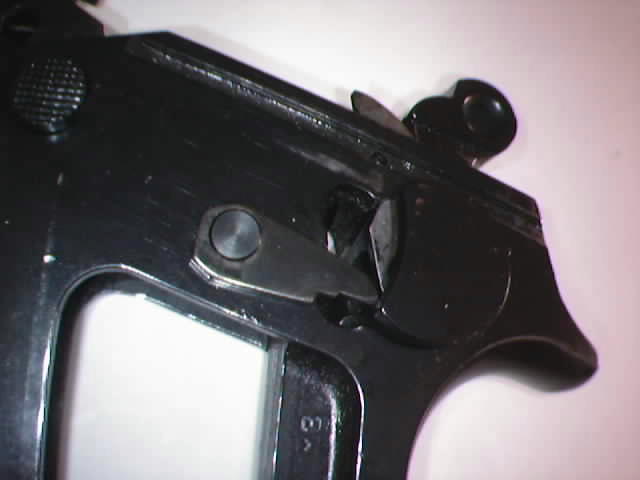

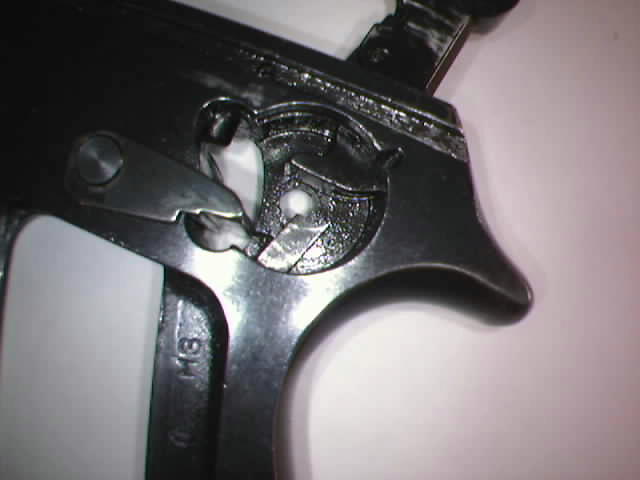

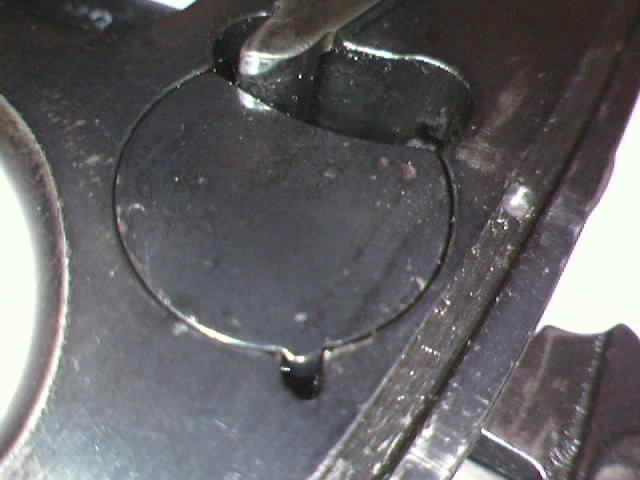

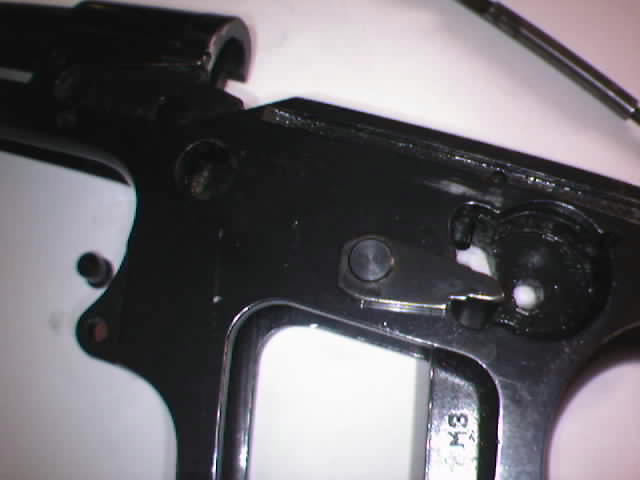

Sacamos la tapa lateral que cubre el martillo empujando con un botador.
A la hora de montar tened en cuenta la posición de la tapa.
Adjuntos
Despiece completo de l a WALTHER PPK/E, por similitud la PPK/S de S&W y la PP, tanto de WALTHER como 80
Despiece completo de l a WALTHER PPK/E, por similitud la PPK/S de S&W y la PP, tanto de WALTHER como 81

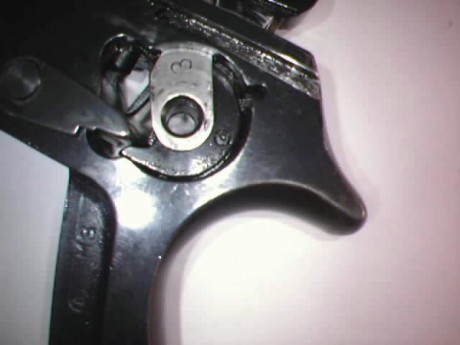

Despiece completo de l a WALTHER PPK/E, por similitud la PPK/S de S&W y la PP, tanto de WALTHER como 82
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: TUTORIAL DESMONTAJE WALTHER PPK/E

Mensajepor marroyol » 23 Oct 2011 20:28

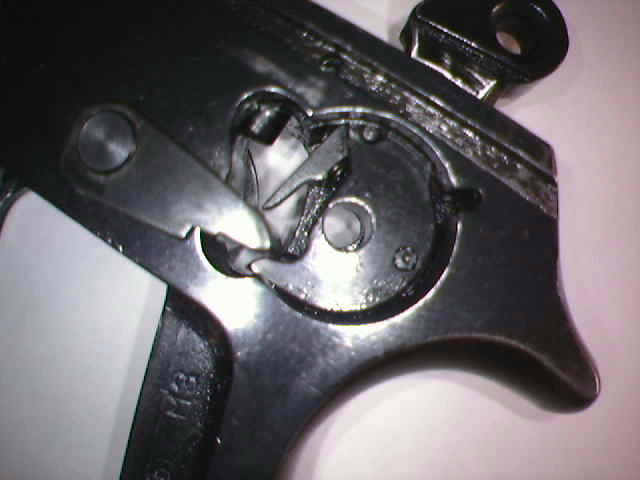

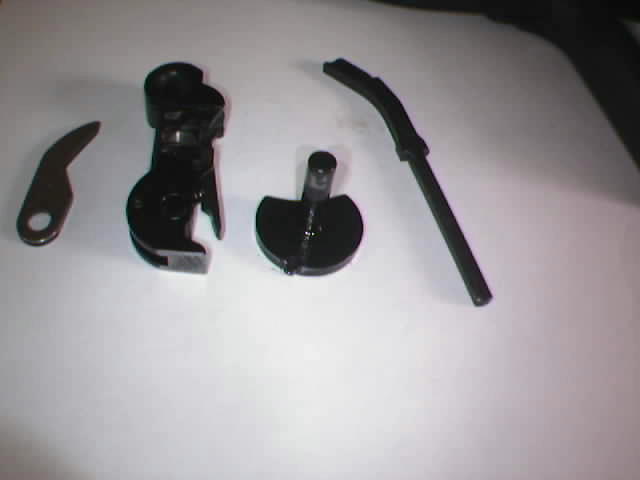

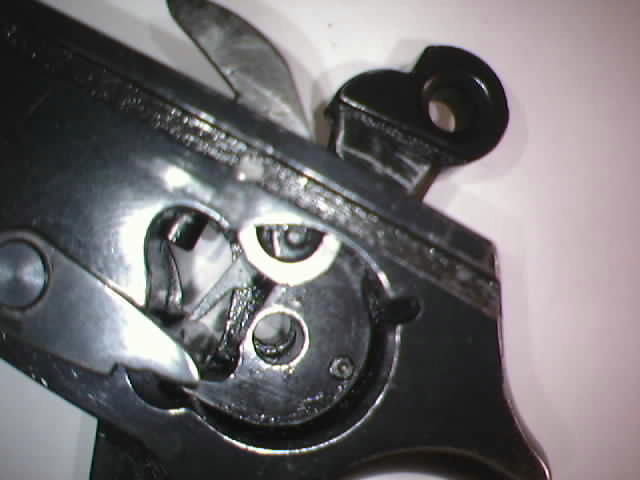

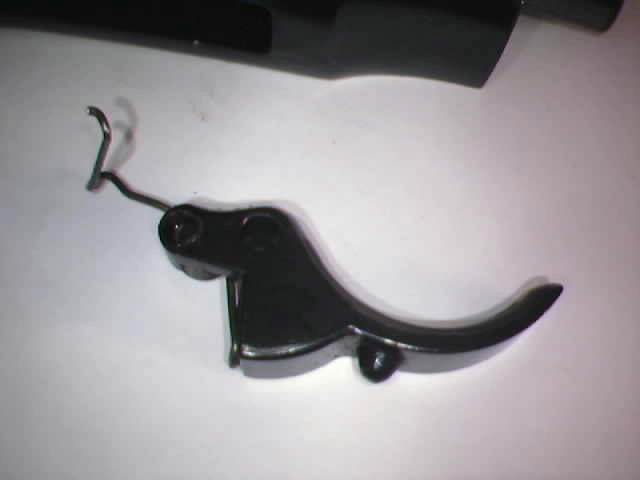

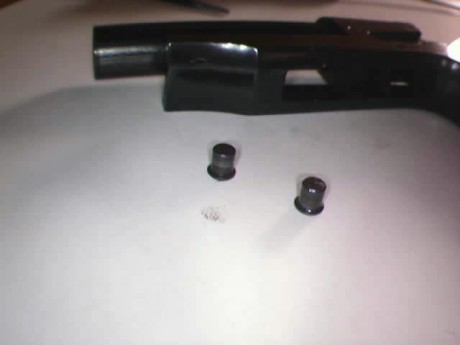

Retiramos la palanca de desamartillado, el martillo y la varilla guía del muelle del martillo.
Adjuntos
Despiece completo de l a WALTHER PPK/E, por similitud la PPK/S de S&W y la PP, tanto de WALTHER como 90
Despiece completo de l a WALTHER PPK/E, por similitud la PPK/S de S&W y la PP, tanto de WALTHER como 91
Despiece completo de l a WALTHER PPK/E, por similitud la PPK/S de S&W y la PP, tanto de WALTHER como 92
