Tutorial de desmontaje de una TANFOGLIO

Restaurar un arma o arreglar un arma: entra, aprende o ayuda a otros
Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Tutorial de desmontaje de una TANFOGLIO

Mensajepor marroyol » 24 Jun 2011 13:27

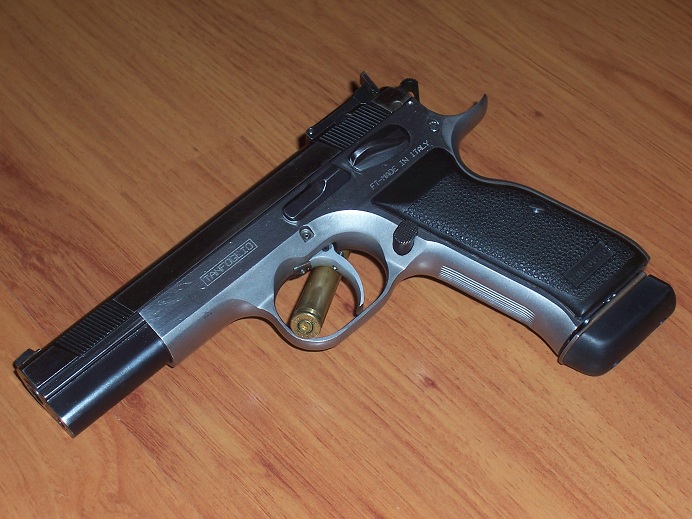

:mrgreen: Voy a presentar un tutorial de cómo desmontar completamente una tanfoglio, usaré para ello una Match duotone de 9x19.

El día que tenga tres manos las fotos serán mejores.

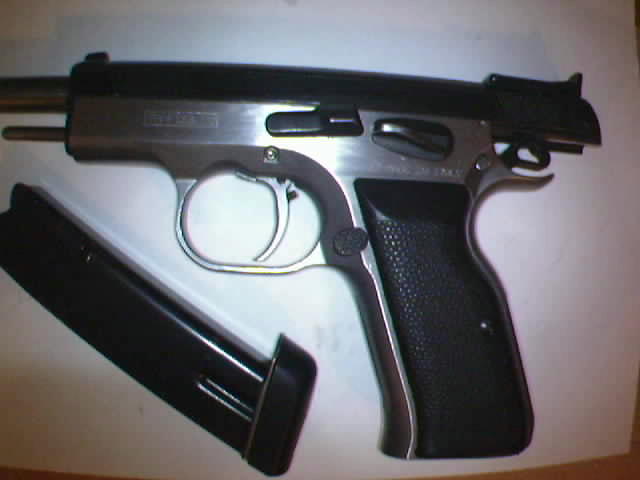

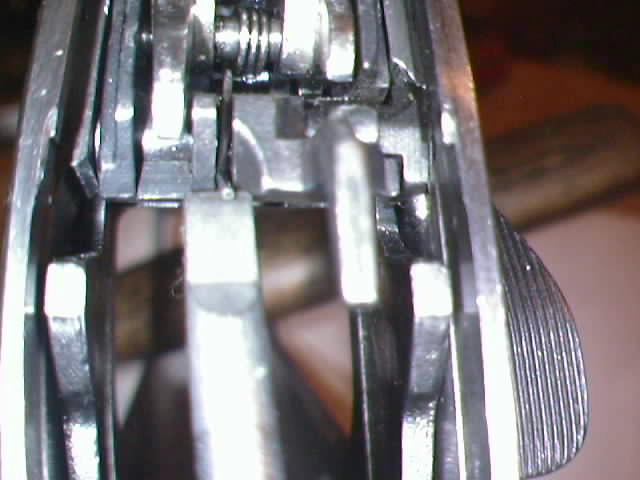

Comenzamos el desmontaje comprobando en primer lugar si el arma está vacía y descargada para lo que sacamos cargador y tiramos de la corredera hacia atrás.

Última edición por marroyol el 15 May 2015 19:44, editado 4 veces en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial de desmontaje de una TANFOGLIO

Mensajepor marroyol » 24 Jun 2011 13:29

Tiramos de la corredera hacia atrás hasta enfrentar las marcas de desmontaje.

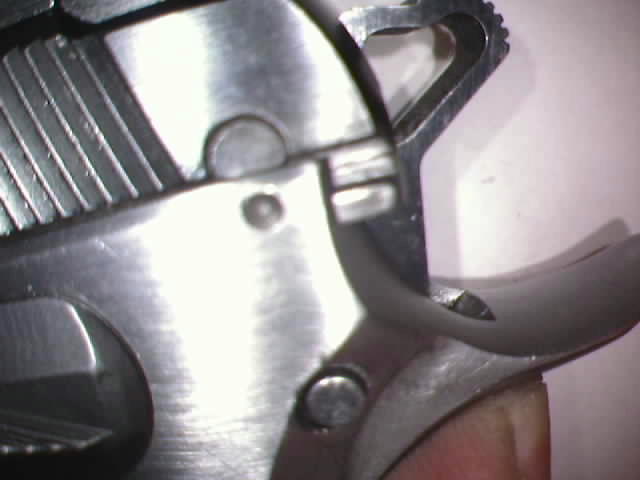

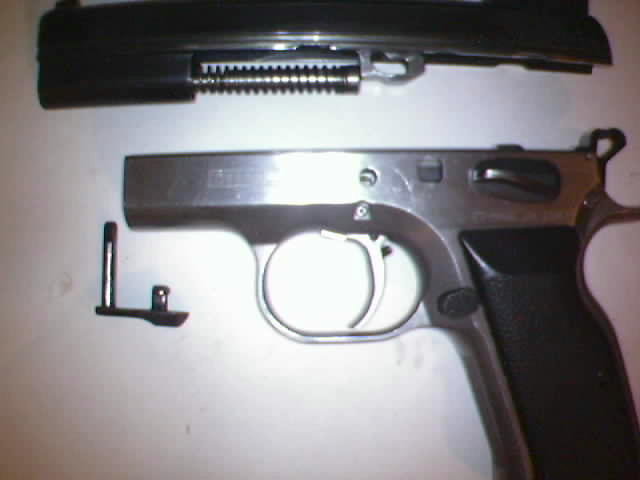

En esta posición sujetando la corredera y el armazón con una mano presionamos con la otra el extremo del eje de la retenida del cargador (si está muy duro se puede presionar con la base del cargador).

Última edición por marroyol el 24 Jun 2011 22:09, editado 1 vez en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial de desmontaje de una TANFOGLIO

Mensajepor marroyol » 24 Jun 2011 13:30

Sacamos la retenida de su alojamiento y desplazando la corredera hacia adelante la separamos del armazón.



Última edición por marroyol el 24 Jun 2011 22:09, editado 1 vez en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial de desmontaje de una TANFOGLIO

Mensajepor marroyol » 24 Jun 2011 13:31

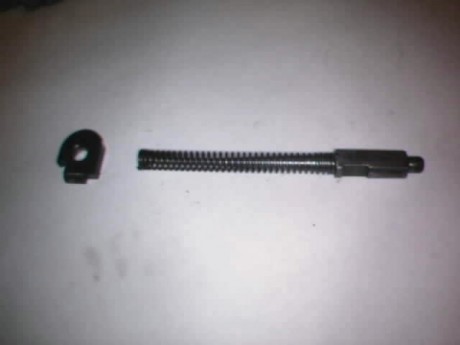

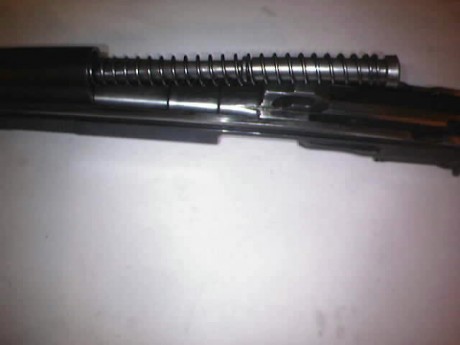

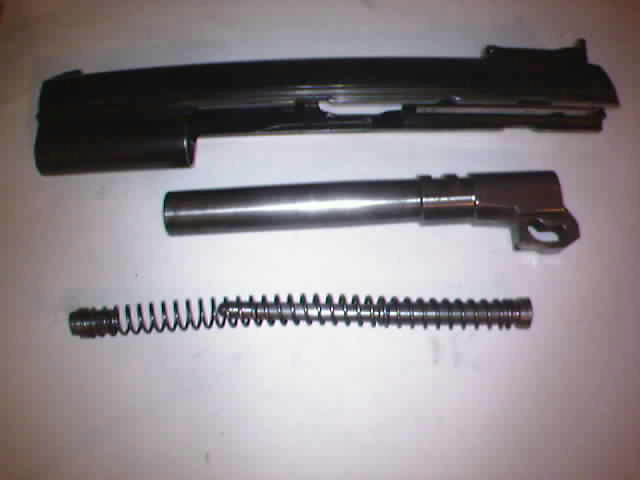

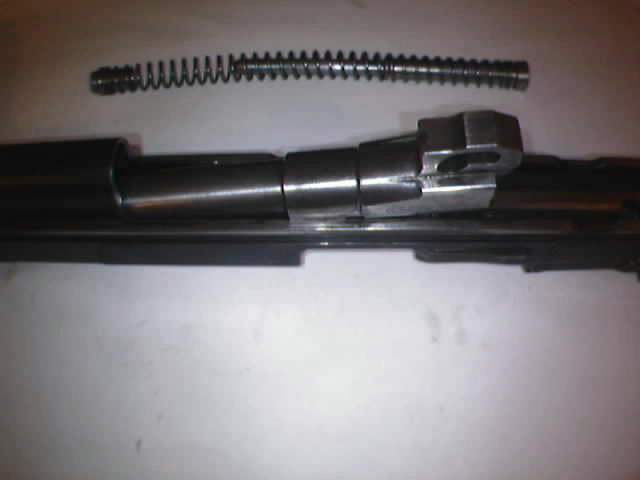

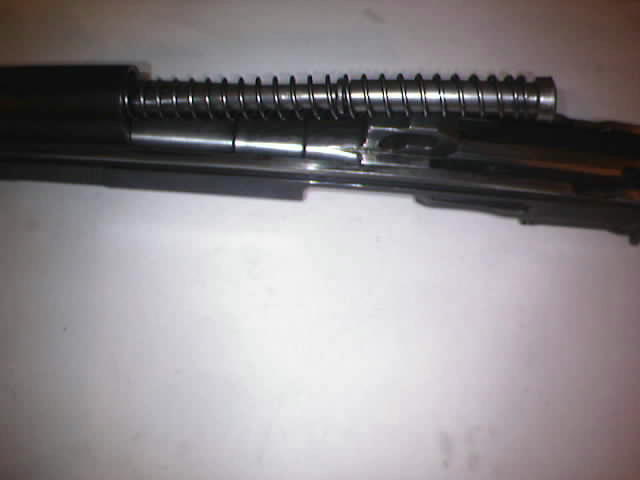

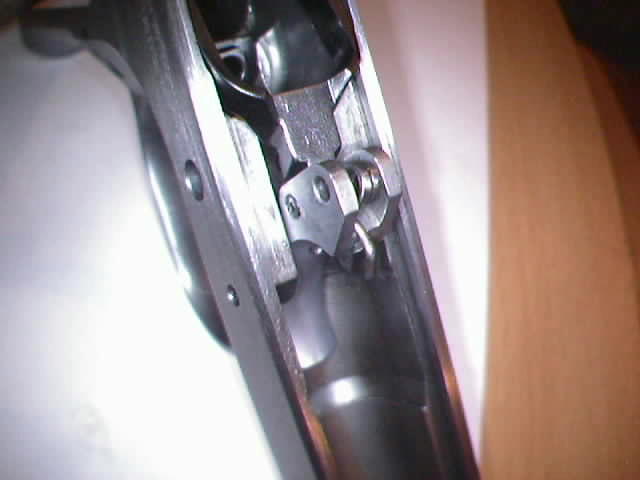

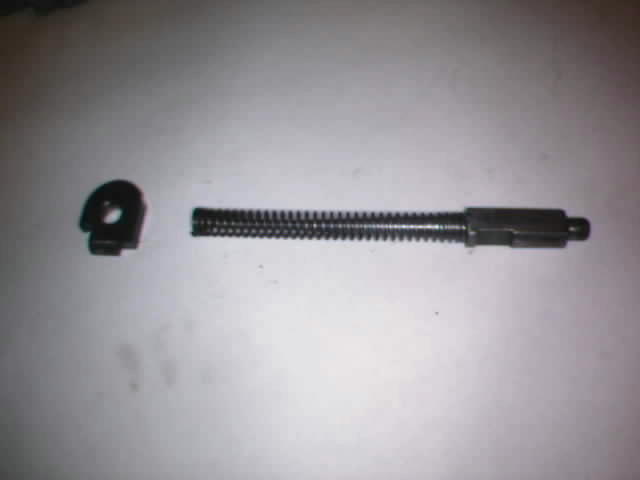

Tiramos hacia arriba, comprimiendo un poco, el muelle recuperador con lo que lo sacamos de su alojamiento junto con la varilla del muelle.



De la misma forma extraemos el cañón.

Última edición por marroyol el 24 Jun 2011 22:09, editado 1 vez en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial de desmontaje de una TANFOGLIO

Mensajepor marroyol » 24 Jun 2011 13:33

Con esto ya tenemos el desmontaje básico para limpieza y mantenimiento.

Última edición por marroyol el 24 Jun 2011 22:10, editado 1 vez en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial de desmontaje de una TANFOGLIO

Mensajepor marroyol » 24 Jun 2011 13:35

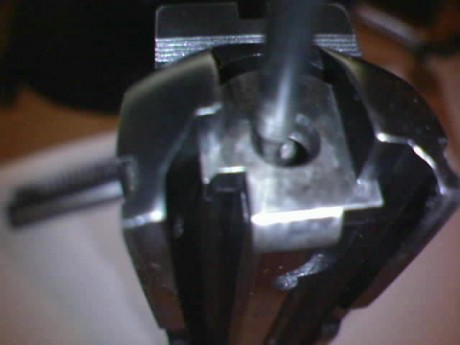

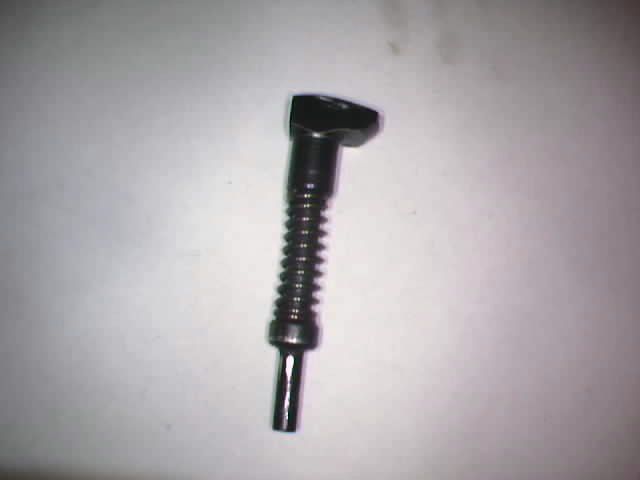

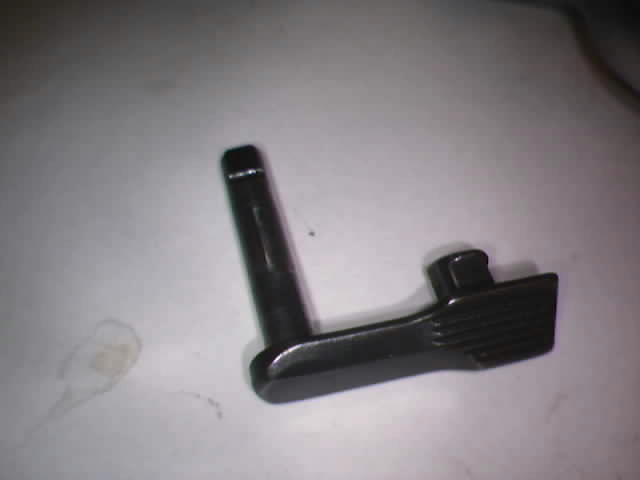

Seguimos desmontando la corredera para lo que presionamos con un botador la aguja percutora hasta que podemos desplazar la tapa trasera, una vez fuera, la aguja saldrá impulsada por su muelle.
Esta pistola tiene desmontado el seguro de aguja.





Última edición por marroyol el 24 Jun 2011 22:10, editado 1 vez en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial de desmontaje de una TANFOGLIO

Mensajepor marroyol » 24 Jun 2011 13:38

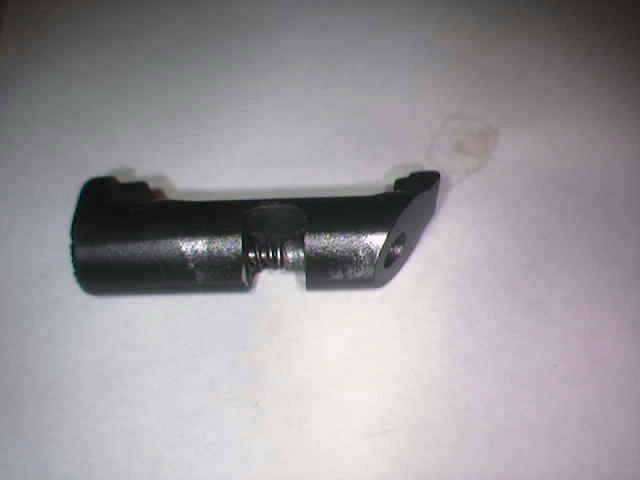

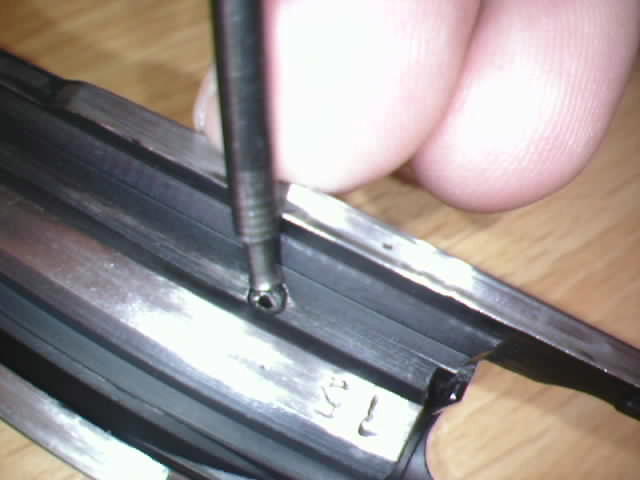

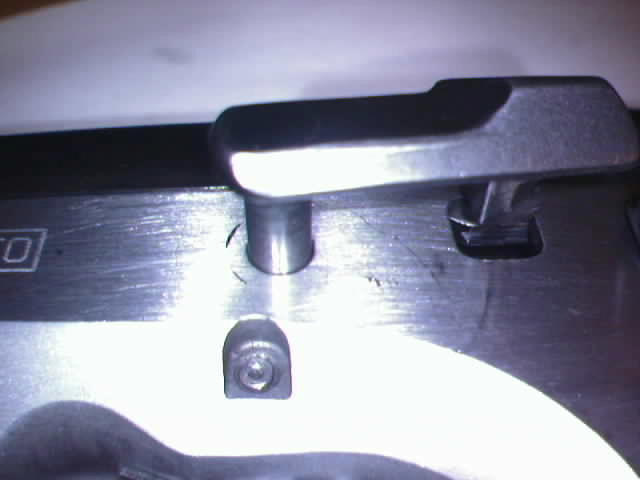

El extractor sale quitando su eje presionando con un botador.



Última edición por marroyol el 10 Jul 2012 20:25, editado 2 veces en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial de desmontaje de una TANFOGLIO

Mensajepor marroyol » 24 Jun 2011 13:41

Comenzamos ahora a desmontar el armazón.

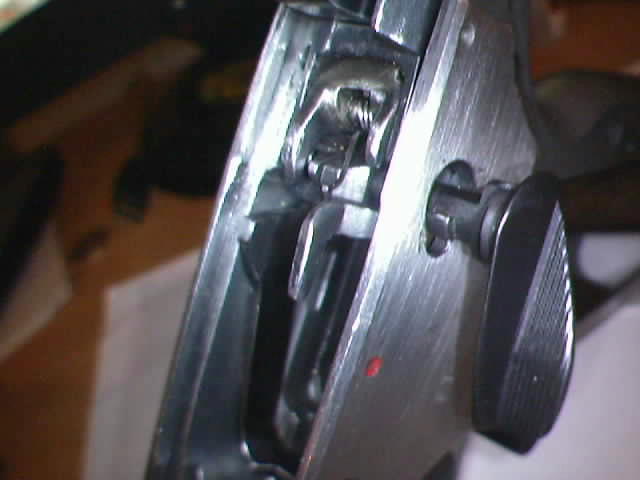

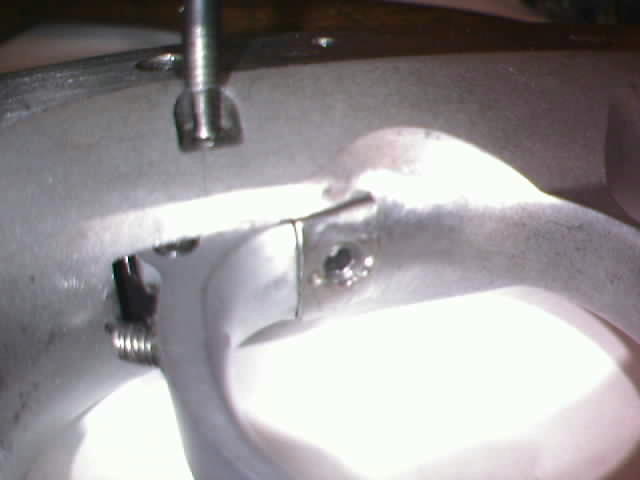

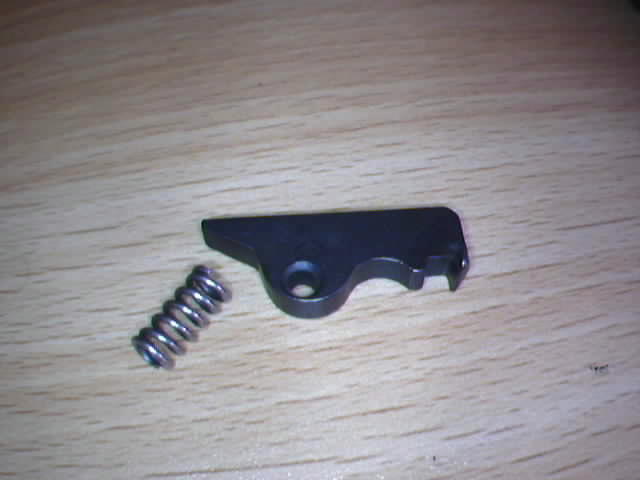

Comenzamos levantando y moviendo hacia la izquierda del arma la patilla larga del muelle del fiador, dejándola fija en esa posición.

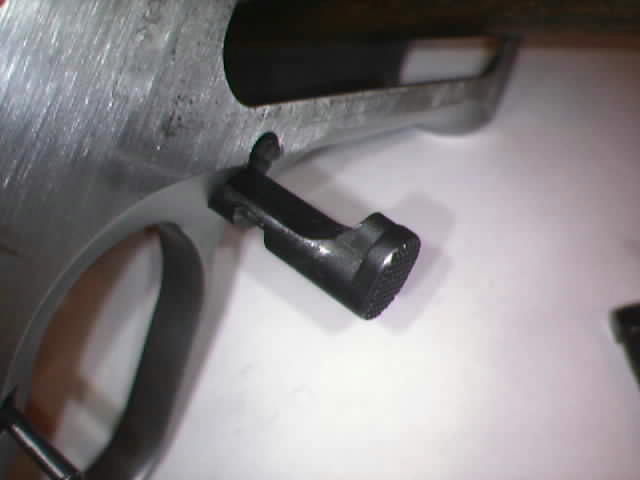

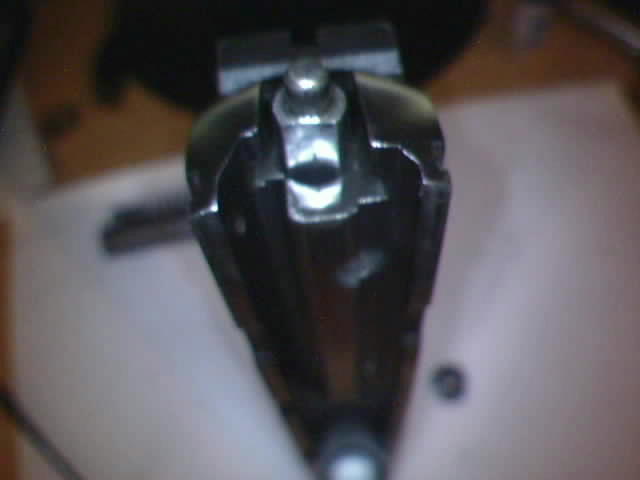

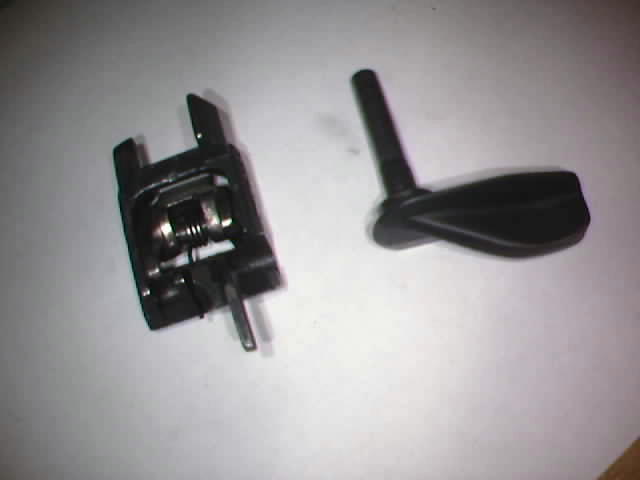

A continuación sacamos la aleta del seguro con su eje, algunos modelos llevan una bola con un muelle para fijar la posición del selector del seguro, en el caso de este modelo, esa bola va fija y no se pierde.

Última edición por marroyol el 24 Jun 2011 22:11, editado 1 vez en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial de desmontaje de una TANFOGLIO

Mensajepor marroyol » 24 Jun 2011 13:43

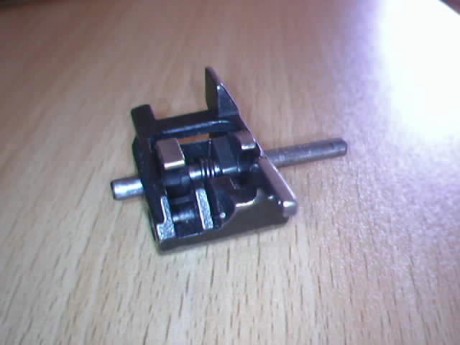

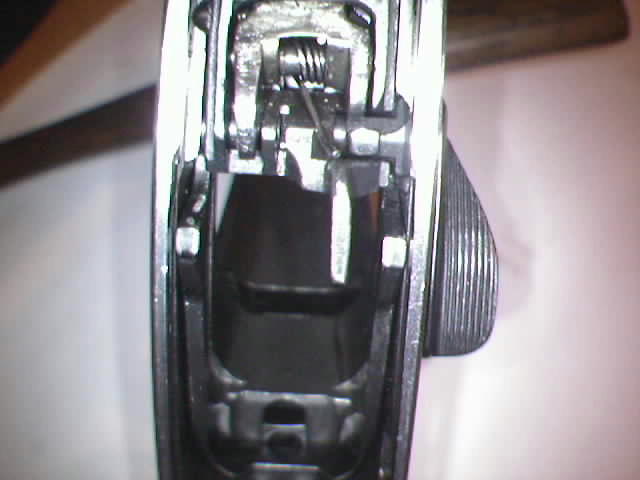

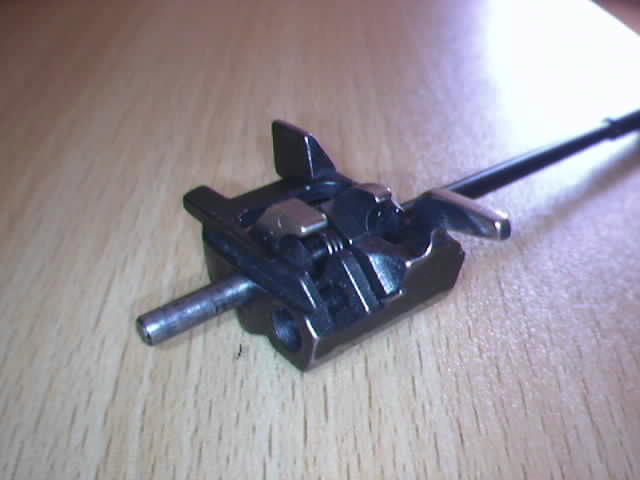

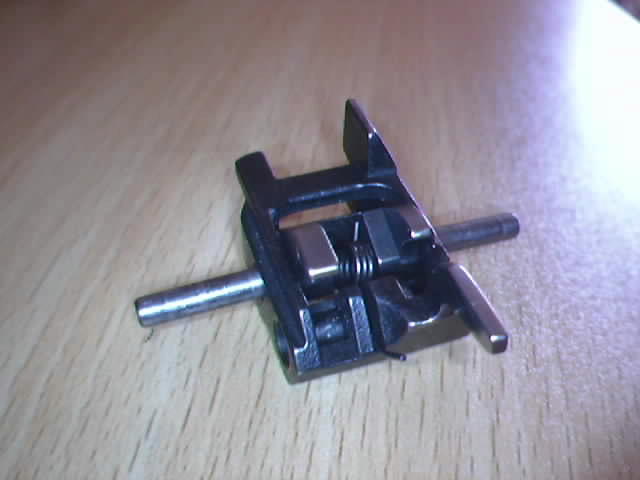

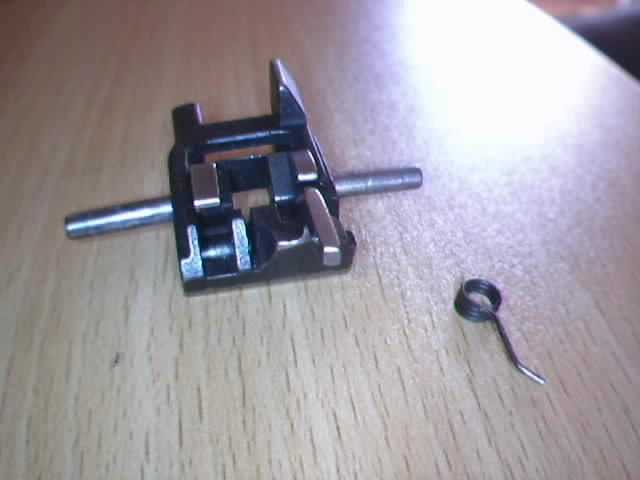

Una vez retirado el eje del seguro se puede sacar el mecanismo de disparo tirando de el un poco hacia adelante y hacia abajo hasta que se suelte de la biela del disparador y de las guías del armazón.

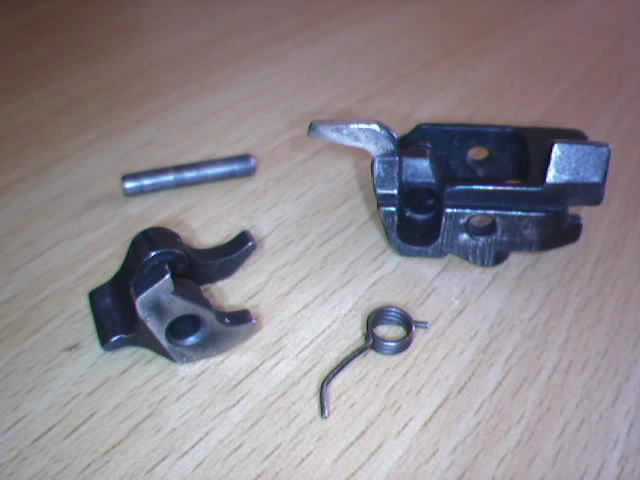

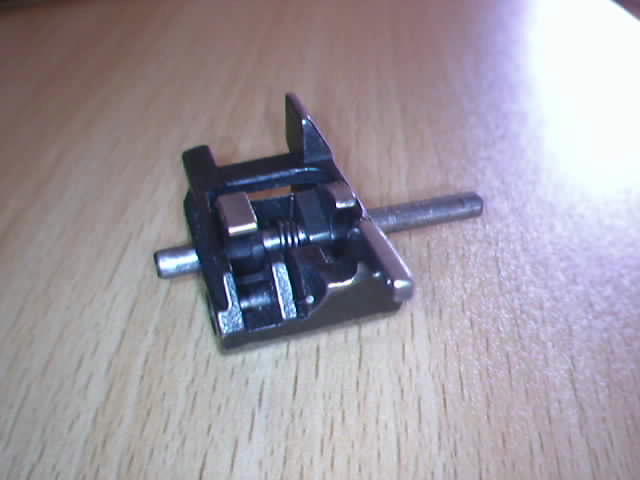

Con esto ya tenemos el mecanismo de disparo y el seguro fuera.

Última edición por marroyol el 24 Jun 2011 22:11, editado 1 vez en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.

Avatar de Usuario
marroyol
Guardián
Guardián
Mensajes: 35316
Registrado: 11 Sep 2008 09:01
Ubicación: León // Triana
Contactar:
Estado: Desconectado

Re: Tutorial de desmontaje de una TANFOGLIO

Mensajepor marroyol » 24 Jun 2011 13:46

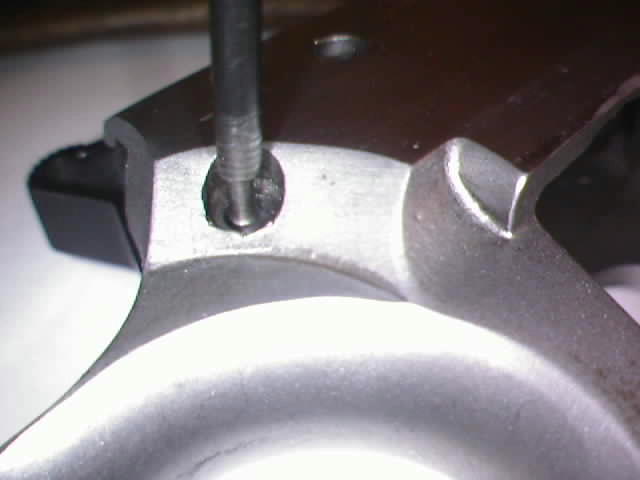

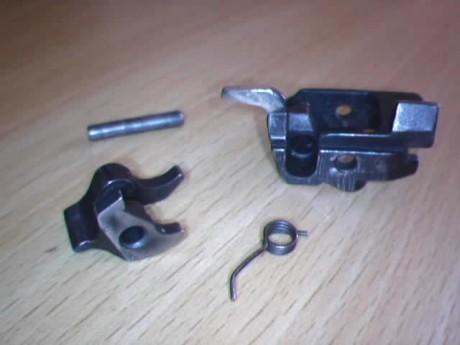

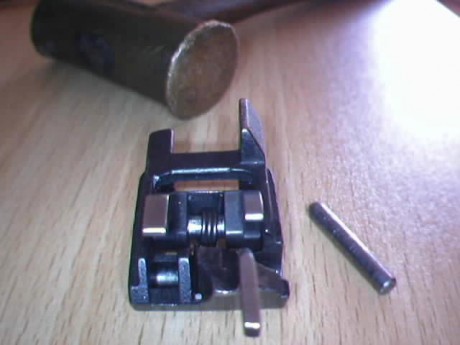

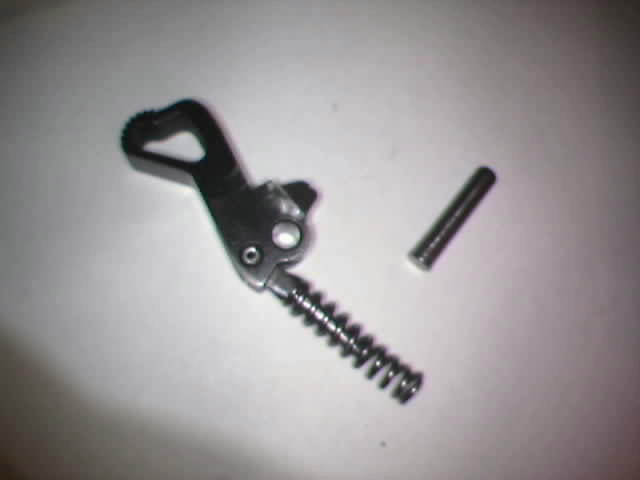

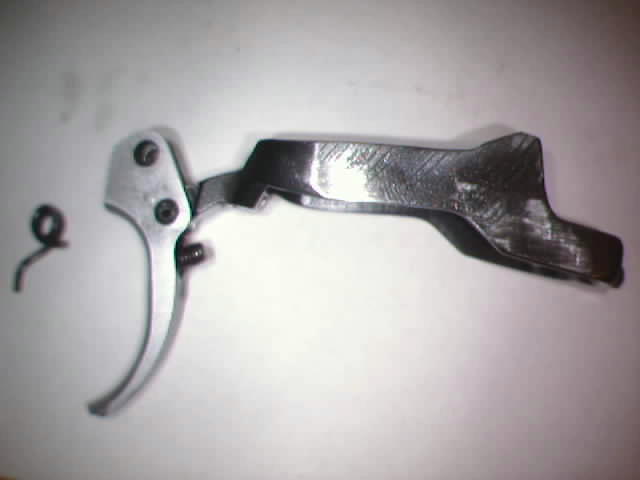

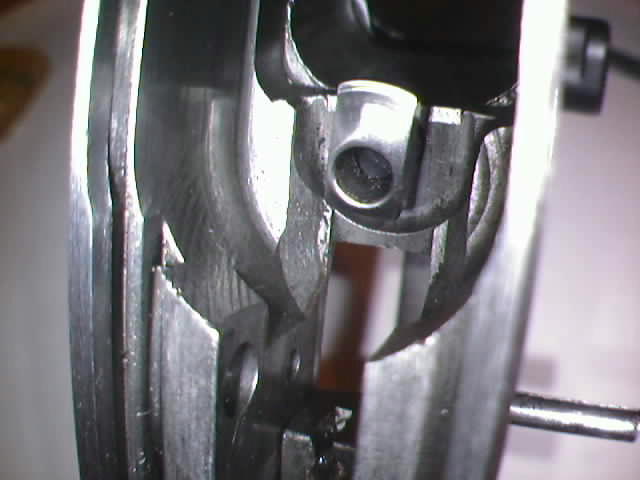

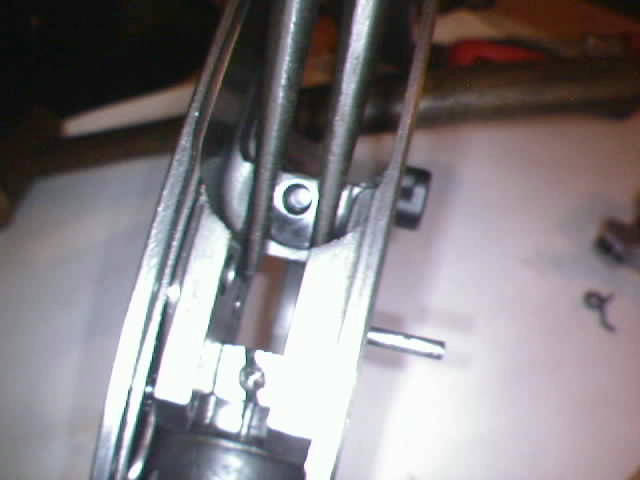

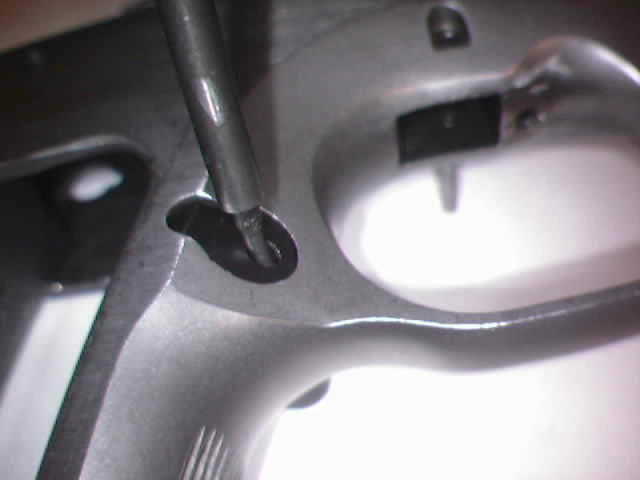

En el siguiente paso con un botador sacamos el eje del disparador presionando desde la derecha del arma, sin necesidad de sacarlo del todo se extrae el disparador con su biela y el muelle del disparador.





Última edición por marroyol el 24 Jun 2011 22:12, editado 1 vez en total.
Las armas tienen solamente dos enemigos.
El óxido y los polí­ticos.


Volver a “Reparaciones y Bricolaje”

¿Quién está conectado?

Usuarios navegando por este Foro: No hay usuarios registrados visitando el Foro y 7 invitados
